12.3. Педаль сцепления - снятие, установка и регулировка

Снятие
1. Отсоедините толкатель главного цилиндра от педали.
2. Выверните из кронштейна ограничитель педали или датчик выключения сцепления.
3. Отверните гайку и снимите ось педали (фото).
4. Возвращающая пружина
5. Датчик выключения сцепления
6. Переключатель ASCD (круиз контроля)
7. Сервопружина
8. Педаль
4. Снимите педаль и пружину:
5. Промойте детали в растворителе и замените те которые сильно изношены или повреждены. Втулка запрессована в педаль, поэтому в случае усиленного износа втулки меняется вся педаль.
Установка
6. Установка выполняется в обратном порядке.

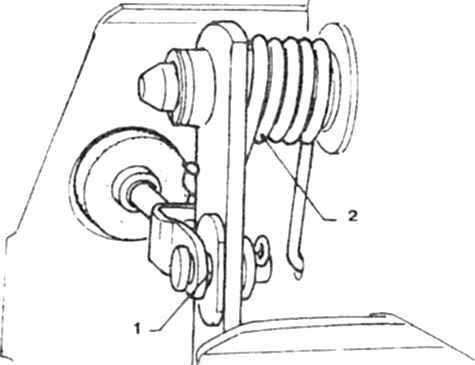

2.6 При установке педали смажьте указанные места 1.  Смазать
2.6 При установке педали смажьте указанные места 1.  Смазать

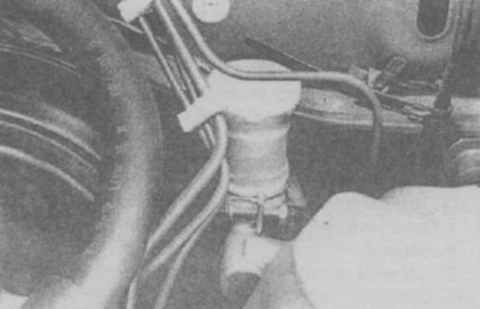

3.3 Главный  цилиндр крепится к перегородке моторного отсека
3.3 Главный  цилиндр крепится к перегородке моторного отсека


Внимание!
Смажьте консистентной смазкой ось педали, упорную площадку, сервопружину и штифт толкателя главного цилиндра (фото)

Регулировка
7. После установки проверьте высоту и свободный ход педали. При необходимости отрегулируйте, выполнив операции описанные в Главе 1.
