15.16. Рулевой редуктор - снятие и установка

1. Снимите левое переднее колесо. Для доступа к редуктору достаньте резиновый фартук со стороны моторного отсека (фото).
2. Отверните болт крепления шарнира к редуктору (фото).
3. Отверните гайку сошки и снимите сошку (фото).
4. На автомобилях с гидроусилителем руля отверните и заглушите штуцера трубок и слейте жидкость из гидропривода.
5. Отверните болты и снимите редуктор (фото).

16.2 Детали рулевого редуктора1,10. Контргайка2,6 Сальник3.Регулировочная гайка4. Шариковая гайка  и  ведущий вал редуктора5.  Пружинная шайба7. Корпус8. Вал сошки9.  Регулировочный винт11. Пробка12. Крышка13. Прокладка14. Регу

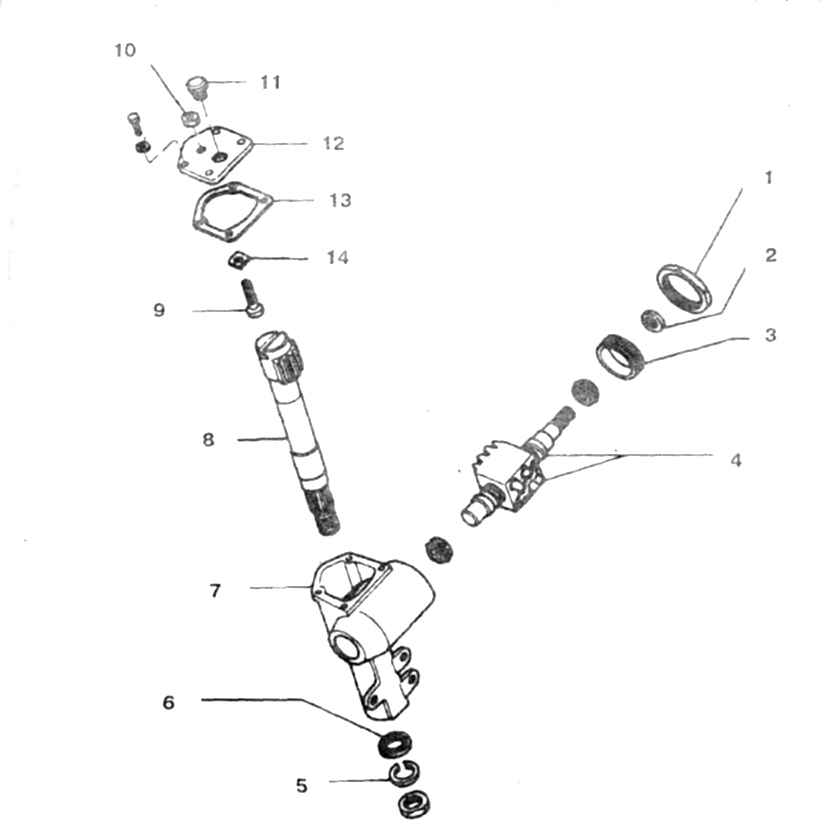

16.2 Детали рулевого редуктора
1,10. Контргайка
2,6 Сальник
3.Регулировочная гайка
4. Шариковая гайка  и  ведущий вал редуктора
5.  Пружинная шайба
7. Корпус
8. Вал сошки
9.  Регулировочный винт
11. Пробка
12. Крышка
13. Прокладка
14. Регу

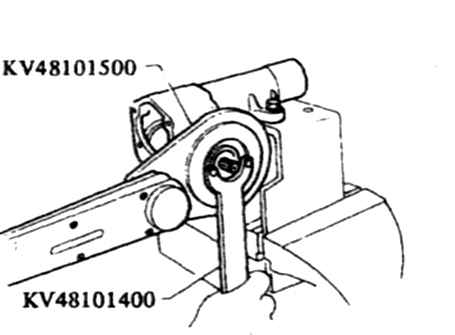

16.5 Отворачивание регулировочной гайки редуктора
16.5 Отворачивание регулировочной гайки редуктора


6. Установка выполняется а обратном порядке. Перед заворачиванием болта нижнего шарнира выставьте колеса в положении езды по прямой, проверьте положение рулевого колеса. Канавка на валу должна быть совмещена с отверстием под болт в эластичной муфте. Затяните все болты с заданным моментом. При установке сошки проверьте совпадение шлицов сошки и вала. Затяните гайку с заданным моментом. На автомобилях с гидроусилителем залейте жидкость и удалите воздух.
