17.12. Звуковой сигнал - проверка

1. Автомобили оборудуются звуковыми сигналами высокого и низкого тона, которые смонтированы за передним бампером под фарами. Сигналы включаются кнопкой либо в центре руля, либо одной из боковых кнопок (на части автомобилей). Реле звукового сигнала смонтировано под передней панелью с левой стороны.
2. При отсутствии сигнала проверьте предохранитель.
3. Если предохранитель исправен, то отсоедините провод от одного из сигналов и соедините сигнал непосредственно с батареей. Если сигнала нет, то либо неисправен сигнал, либо имеется обрыв соединения с массой. Аналогично проверьте другой сигнал.

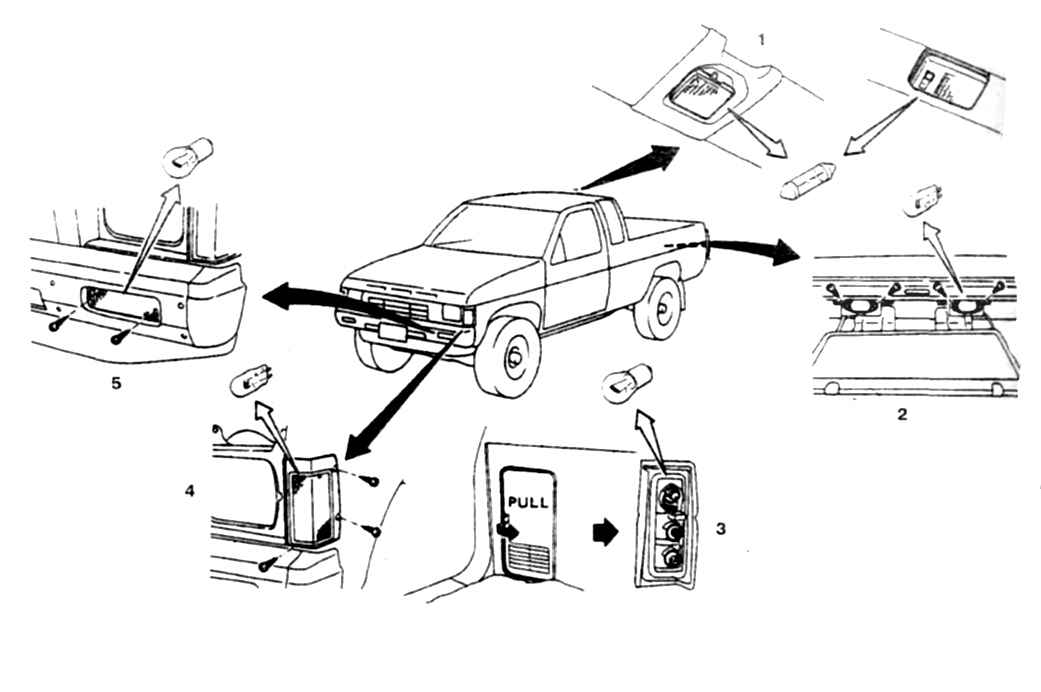

10.2 Замена ламп осветительных приборов1. Плафон освещения салона и грузового отсека2. Плафон подсветки номерного знака3. Задняя комбинация ламп4. Передний повторитель поворотов5. Передний указатель поворотов
10.2 Замена ламп осветительных приборов
1. Плафон освещения салона и грузового отсека
2. Плафон подсветки номерного знака
3. Задняя комбинация ламп
4. Передний повторитель поворотов
5. Передний указатель поворотов

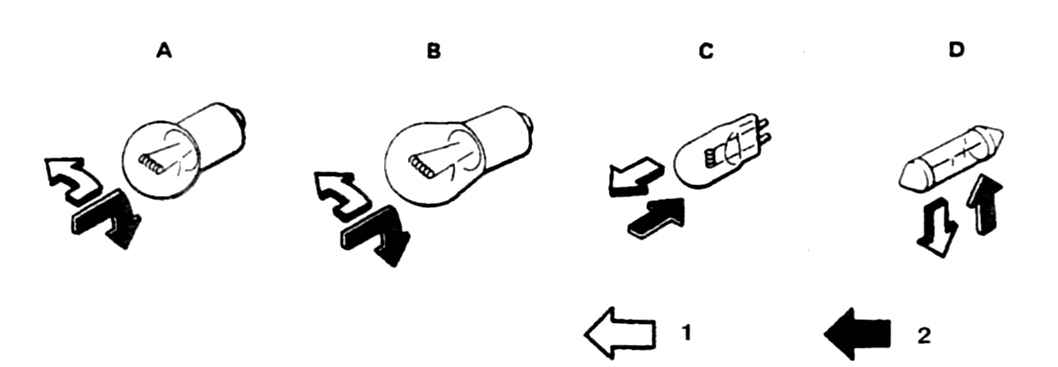

10.3 Патроны 4 типов, используемых в осветительных приборах1. Снять2. Установить
10.3 Патроны 4 типов, используемых в осветительных приборах
1. Снять
2. Установить


4. Если при соединении с батареей сигнал есть, то неисправно реле сигнала. Также следует проверить контакт соединения с массой на рулевой колонке и провода.
