5.10. Головка цилиндров - сборка

1. Убедитесь в чистоте головки цилиндров.
2. Установите опорные шайбы пружин.
3. Напрессуйте на направляющие втулки новые масло-съемные колпачки с помощью оправки или приспособления (фото). Вращение колпачков при напрессовке не допускается
4. Смажьте стержень клапана маслом для двигателя и установите первый клапан. Установите тарелку и сухари и проверьте высоту пружины в рабочем состоянии (т.е. расстояние между опорной шайбой и нижней поверхностью тарелки в положении закрытого клапана, фото). При необходимости отрегулируйте высоту установкой дополнительных опорных шайб.

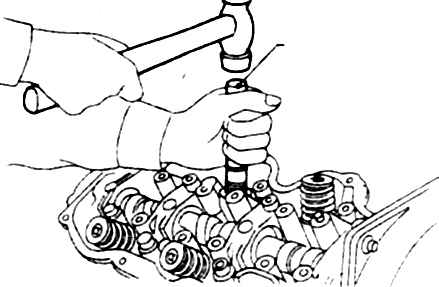

10.3 Напрессовка колпачков с помощью приспособления
10.3 Напрессовка колпачков с помощью приспособления

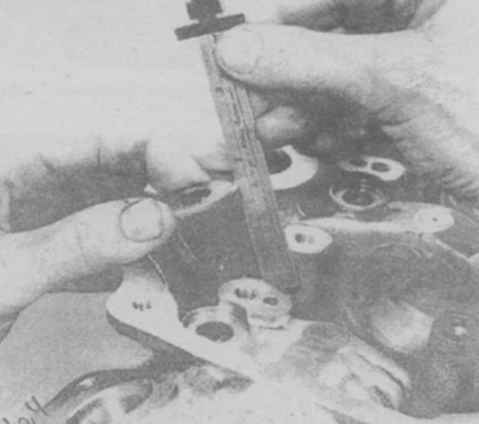

10.4 Проверка высоты пружины в рабочем состоянии
10.4 Проверка высоты пружины в рабочем состоянии


5. Снимите тарелку и сухари и установите обе пружины плотной навивкой вниз (фото).
6. Сожмите пружины и установите сухари. При необходимости смажьте сухари консистентной смазкой, чтобы временно закрепить на стержне клапана (фото).
7. Аналогично установите остальные клапаны. Снова проверьте  высоту пружин  (фото)и  отрегулируйте опорными шайбами. Не допускается установка лишних опорных шайб если исходная высота пружины в рабочем состоянии соответствует норме.

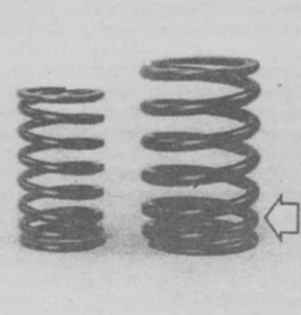

10.5  Ориентация пружин клапанов при сборке
10.5  Ориентация пружин клапанов при сборке

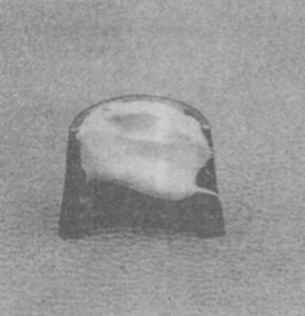

10.6 Смажьте сухари для закрепления на стержне клапана
10.6 Смажьте сухари для закрепления на стержне клапана

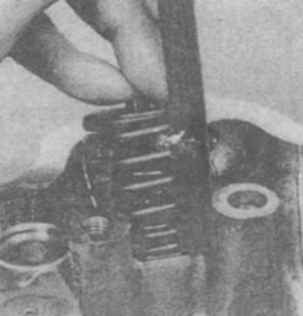

10.7  Повторная проверка высоты пружин
10.7  Повторная проверка высоты пружин

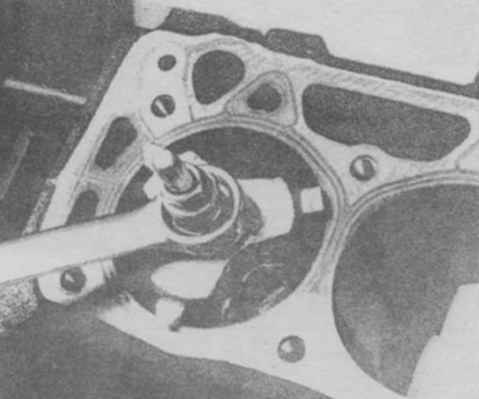

11.1 Удаление буртика в  цилиндре с помощью ра звертки
11.1 Удаление буртика в  цилиндре с помощью ра звертки

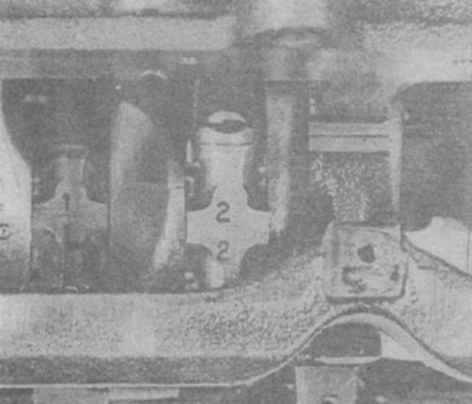

11.3  Маркировка шатуна с указанием номера цилиндра
11.3  Маркировка шатуна с указанием номера цилиндра


8. Установите распредвал, валики с коромыслами и толкатели (на двигателях V6).
9. На 4 -цилиндровых двигателях отрегулируйте зазоры в клапанах, установив зазоры для холодного двигателя.
