1.6.16. Электрическое оборудование

В автомобиле имеется две коробки предохранителей: в багажнике слева за крышкой и спереди слева в моторном отсеке.

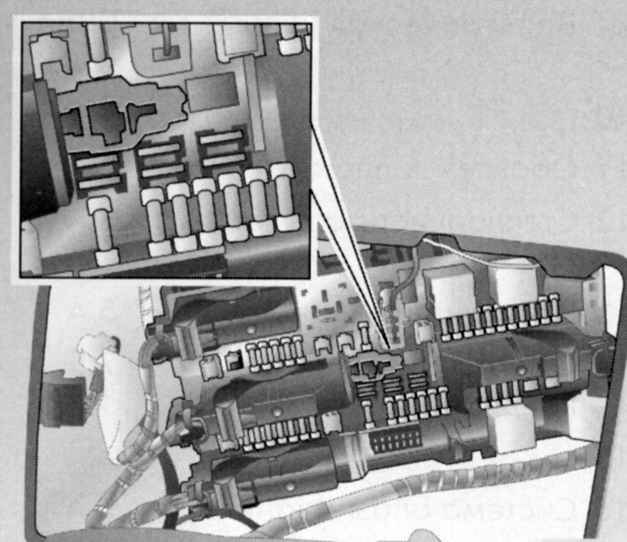

Рис. 1.313. Блок предохранителей в салоне автомобиля

Рекомендуется всегда иметь с собой полный комплект предохранителей. Запасные предохранители поместите в специальную коробку в багажнике.

Перед заменой предохранителя отключите соответствующий переключатель или выключите зажигание.

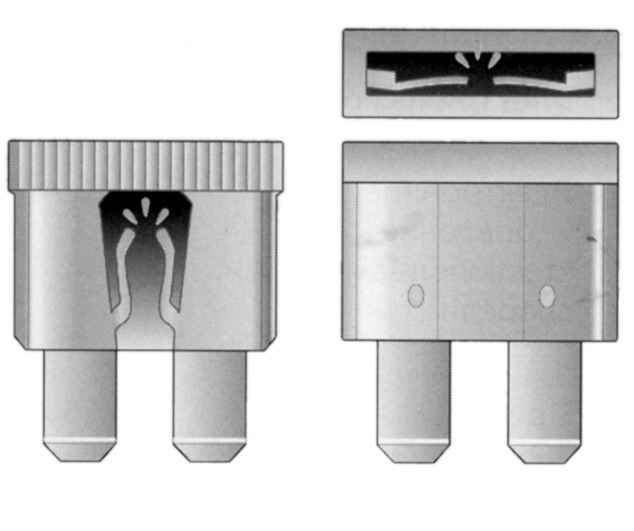

Рис. 1.314. Пример исправного и перегоревшего предохранителей

Неисправный предохранитель (рис. 1.314),  можно распознать по перегоревшей плавкой нити. Замену предохранителя производите только после устранения неисправности.

В коробке, расположенной в багажнике, имеется приспособление для извлечения предохранителей.

Применяйте предохранители только заданной силы тока. Она указана на каждом предохранителе и дополнительно маркируется цветом.

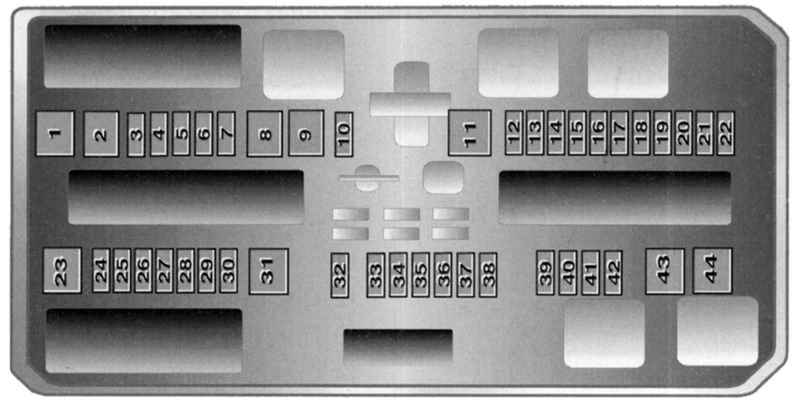

Рис. 1.315. Блок предохранителей, расположенный в багажнике автомобиля

Коробка предохранителей находится слева в багажнике, под крышкой. Для того чтобы получить к ней доступ, отверните оба фиксатора монетой, как показано на рисунке 1.315, и откиньте крышку вниз.

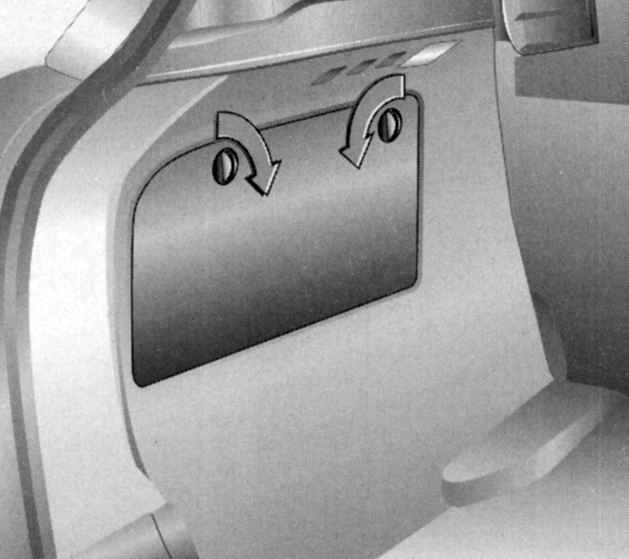

Рис. 1.316. Крышка блока предохранителей

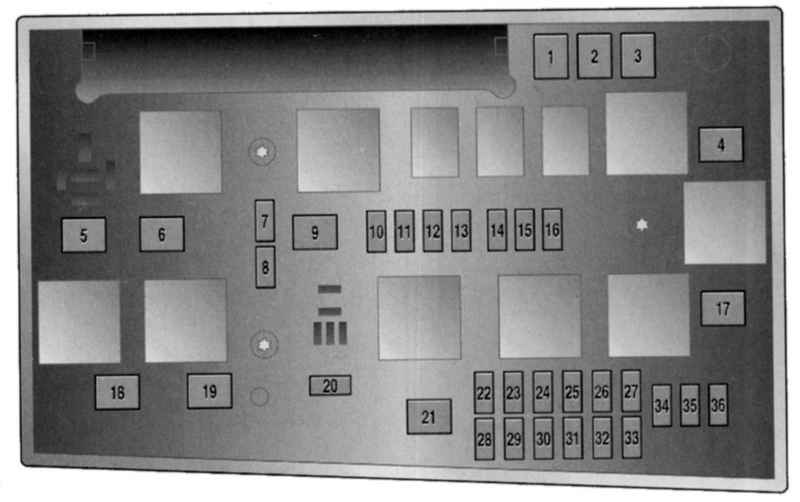

Рис. 1.317. Блок предохранителей, расположенный в моторном отсеке автомобиля

Не помещайте посторонние предметы под крышкой.

ПРИМЕЧАНИЕ Некоторые цепи могут быть защищены несколькими предохранителями.

Коробка предохранителей находится спереди слева в моторном отделении.

Перед тем как открывать коробку предохранителей в моторном отделении, выключите двигатель.

Рис. 1.318. Снятие крышки блока предохранителей

Чтобы открыть крышку, освободите фиксаторы, вставив отвертку до упора в отверстия и повернув в сторону. Поднимите крышку и снимите ее (рис. 1.318).
