2.4.3. Замена заднего сальника коленчатого вала

Снятие
Снимите маховик.

Снятие пластмассового кольца

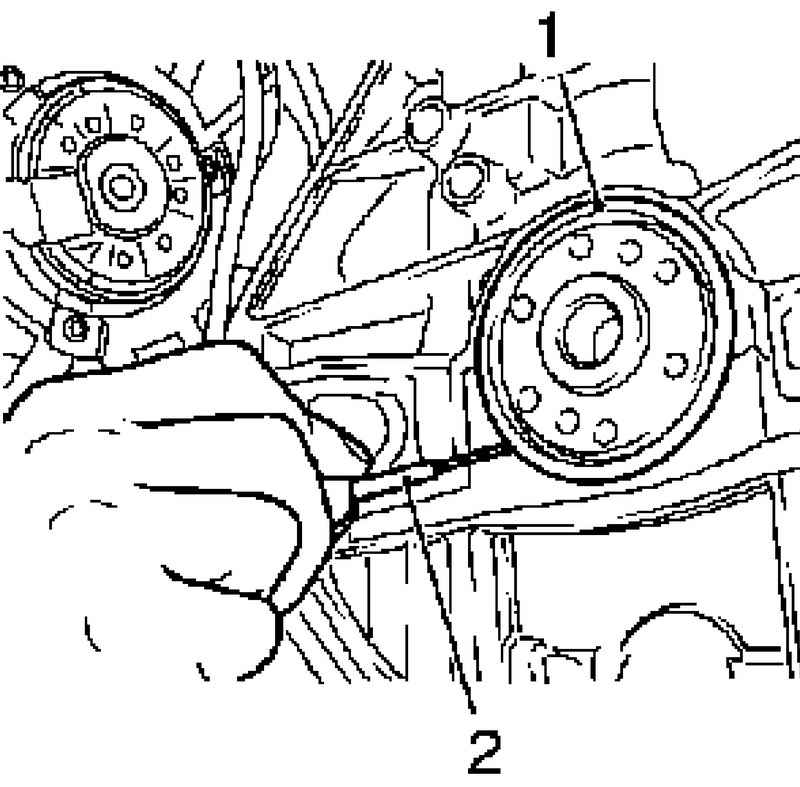

Рис. 2.164. Снятие пластмассового кольца: 1 – пластмассовое кольцо; 2 – отвертка


Снимите пластмассовое кольцо отверткой (рис. 2.164).

ПРИМЕЧАНИЕ
Сделайте отверстия в областях показанных на рисунке 2.165 в положениях: 5 ч и 7 ч, поскольку это единственные области, где позади уплотнительного кольца имеются полости.


Места для проделывания отверстий

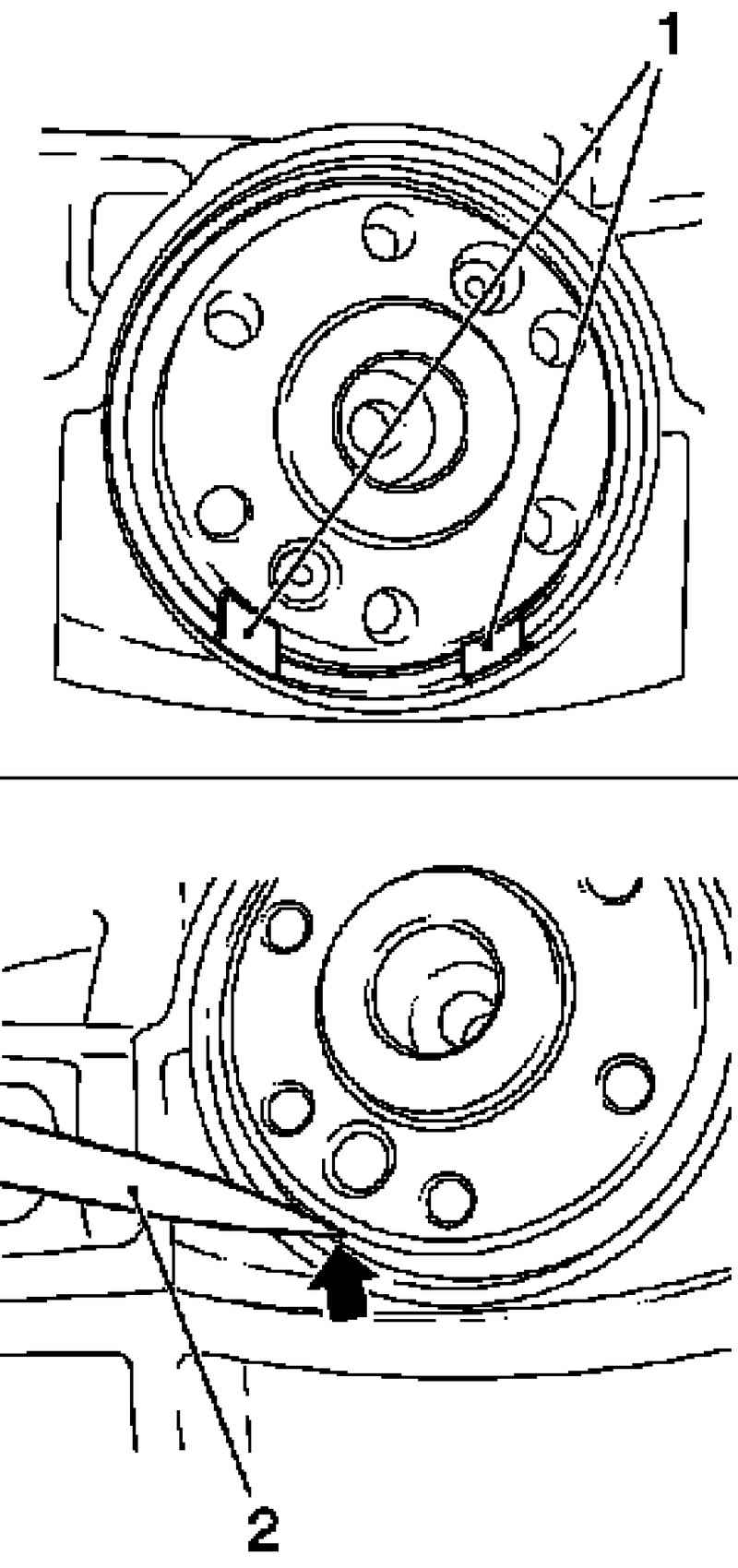

Рис. 2.165. Места для проделывания отверстий: 1 – места для отверстий; 2 – подходящий инструмент


Используйте подходящий инструмент, типа шила (рис. 2.165), для того, чтобы сделать отверстие в уплотнительном кольце

ПРИМЕЧАНИЕ
Диаметр отверстия не должен быть более 2 мм. Иначе, болт приспособления КМ 6624 не сможет удержать кольцо.

Поместите шило на внешнем краю уплотнительного кольца.
Снимите уплотнительное кольцо.

Снятие сальника

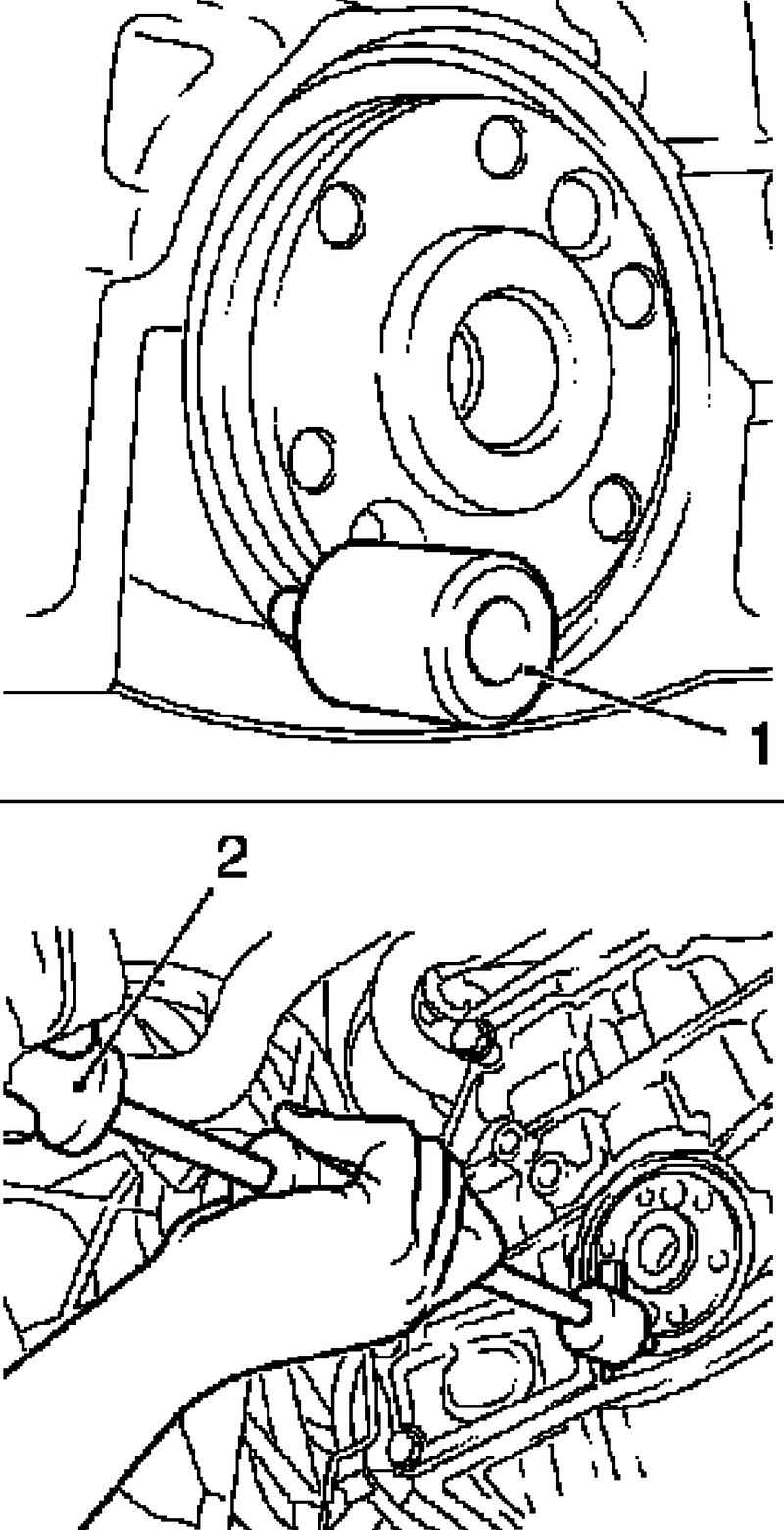

Рис. 2.166. Снятие сальника: 1 – специальный инструмент КМ 6624; 2 – специальные инструменты KM-328-B и КМ 6624


Закрепите специальный инструмент КМ 6624 на уплотнительном кольце (рис. 2.166).
Затяните болт.
Присоедините специальный инструмент KM-328-B к КМ 6624.
Снимите уплотнительное кольцо с помощью специальных инструментов KM-328-B и КМ 6624 (рис. 2.166).

Установка

Остатки уплотнителя

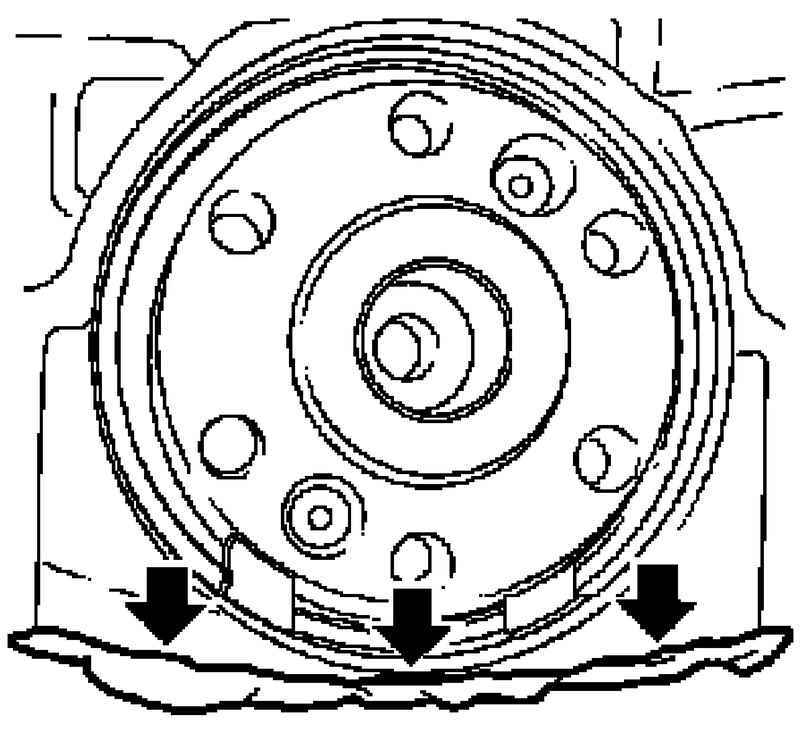

Рис. 2.167. Остатки уплотнителя


Удалите остатки уплотнителя из соединения блока цилиндров с масляным поддоном (стрелки на рисунке 2.167).
Установите новое уплотнительное кольцо
Сдвиньте уплотнительное кольцо по коленчатому валу. Сдвигайте до полной и равномерной посадки в блоке цилиндров.

ПРИМЕЧАНИЕ
Не запрессовывайте уплотнительное кольцо полностью.


Установка сальника

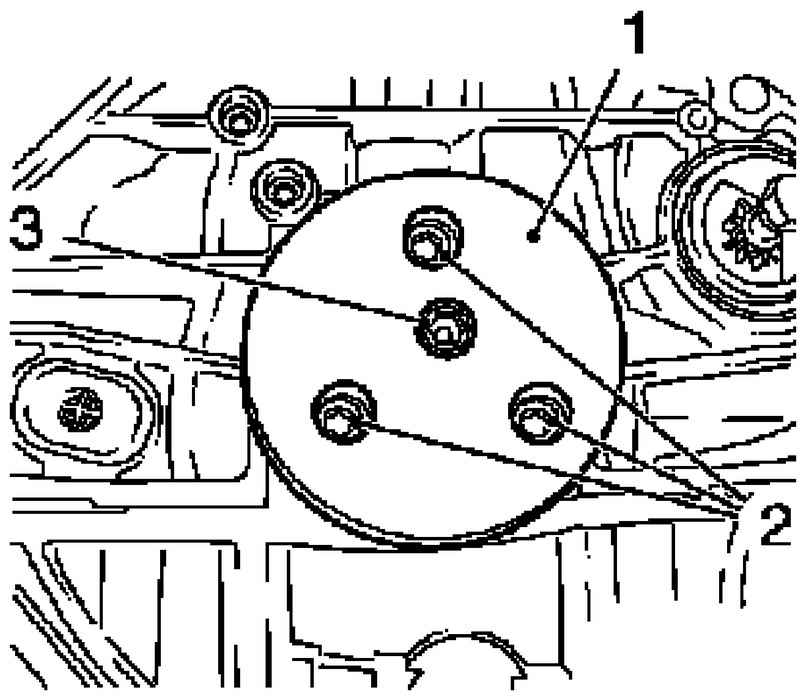

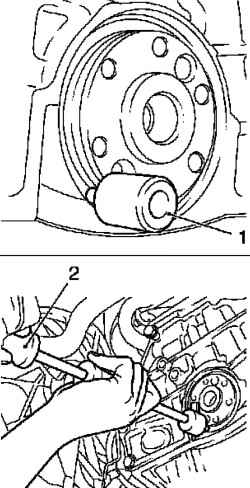

Рис. 2.168. Установка сальника: 1 – специальный инструмент КМ 6623; 2 – фиксирующие болты; 2 – болт крепления


Установите уплотнительное кольцо с помощью специального инструмента КМ 6623 (рис. 2.168).
Затяните 3 болта для фиксации.
Полностью запрессуйте уплотнительное кольцо.
Заверните болт крепления.
Снимите специальный инструмент КМ 6623
Отверните 3 болта для фиксации.
Установите маховик.
