2.7.4. Замена модуля дозировки

ВНИМАНИЕ
При работе с топливной системой обращайте внимание на чистоту так как, даже наименьшие частицы грязи могут привести к неисправностям в работе двигателя или топливной системы.

Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Отсоедините соединение с массой от вывода массы.

ВНИМАНИЕ
Модуль дозировки и область вокруг должны быть очищены от консистентной смазки.

ВНИМАНИЕ
После снятия, модуль дозировки и область вокруг должны быть снова очищены.


Снятие модуля дозировки

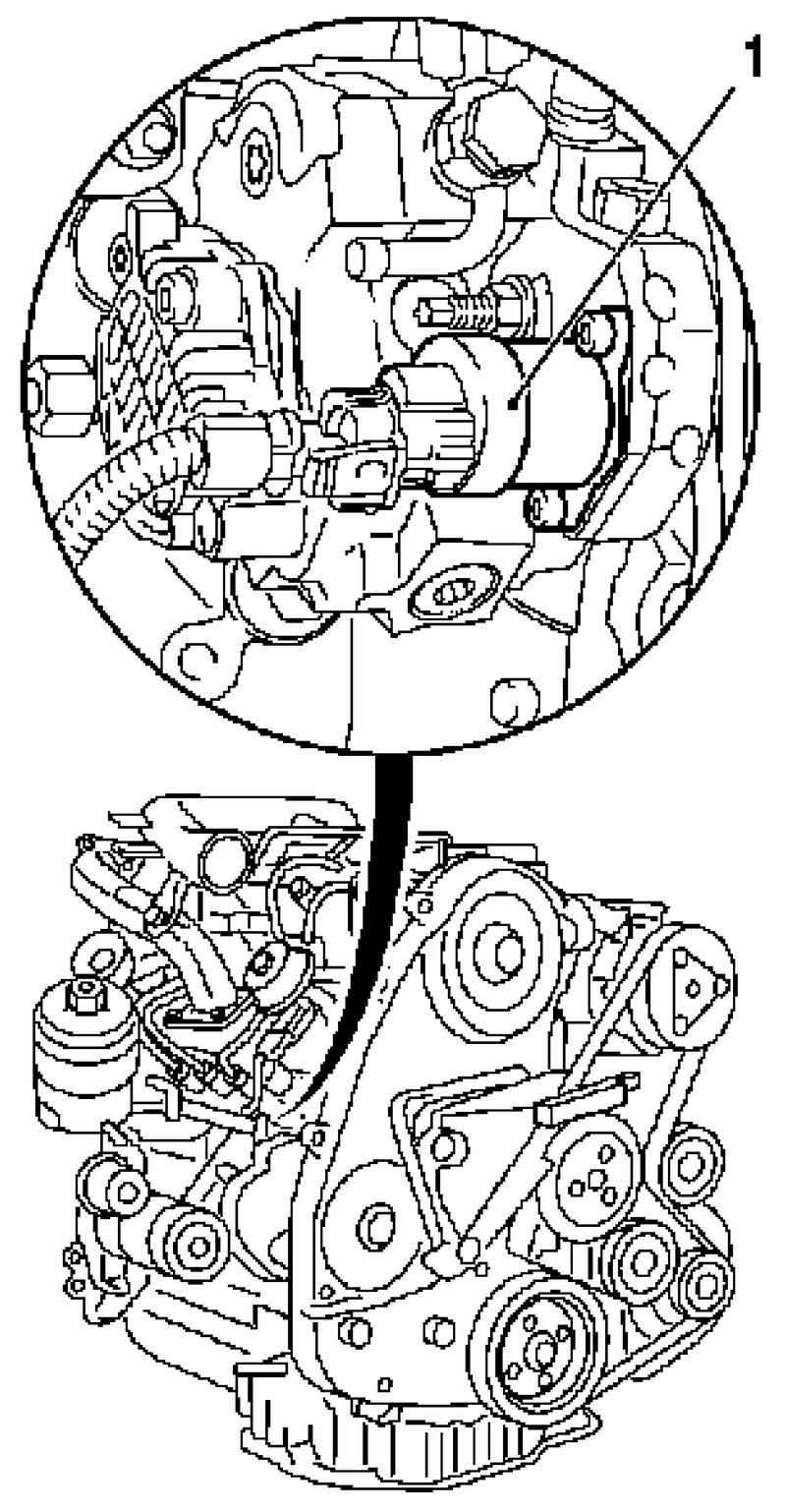

Рис. 2.278. Снятие модуля дозировки: 1 – специальный инструмент


Снимите модуль дозировки (рис. 2.278).
Отсоедините разъем жгута проводов.
Отверните 3 болта крепления.

ВНИМАНИЕ
Не наклоняйте модуль дозировки.

Поверните модуль дозировки и снимите его удерживая горизонтально.

Установка
Очистите отверстие и уплотняемые поверхности, используя ткань без ворса.
Установите новый модуль дозировки.

Уплотнение модуля дозировки

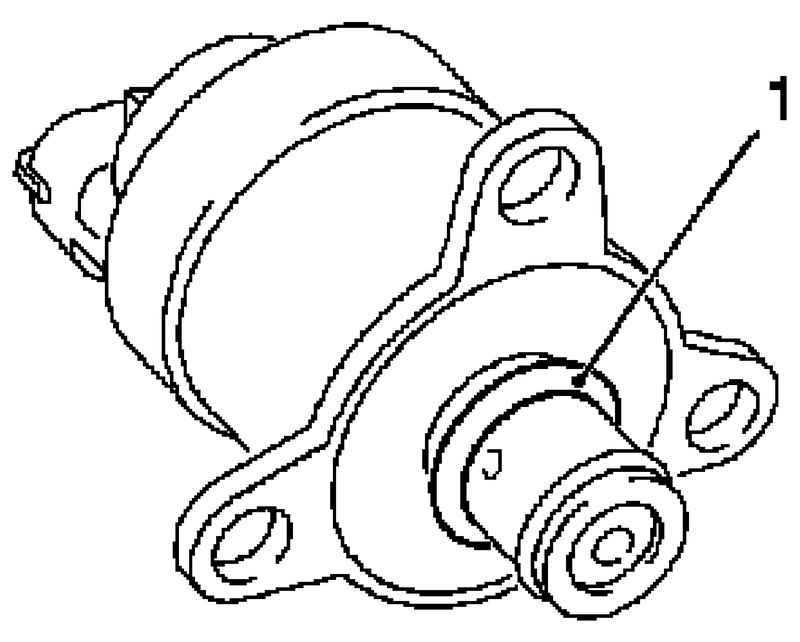

Рис. 2.279. Уплотнение модуля дозировки: 1 – уплотнение


Покройте уплотнение чистым моторным маслом (рис. 2.279).
Установите модуль дозировки горизонтально и поверните.
Затяните 3 болта моментом 6 Н·м.
Закрепите разъем жгута проводов.
Подключите аккумуляторную батарею
Присоедините соединение с массой к выводу массы.
Запрограммируйте энергозависимую память.
Закройте капот.
