2.7.8. Топливный бак

Как и на Astra-G, топливный бак на Astra-H сделан из пластмассы и имеет заправочный объем 52 л.
Топливный бак оснащен двумя фиксирующими скобами, для крепления. Эти скобы крепятся болтами в четырех точках под полом автомобиля. Для защиты топливного бака от высокой температуры системы выпуска, к топливному баку присоединен тепловой экран.

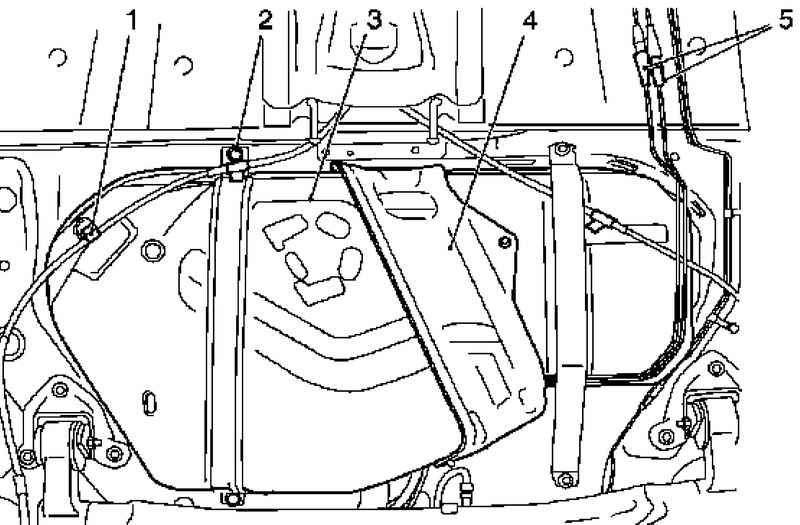

Конструкция топливного бака (установлен)
Рис. 2.289. Конструкция топливного бака (установлен): 1 – кронштейн троса стояночной тормозной системы; 2 – крепление – фиксирующая скоба топливного бака; 3 – топливный бак; 4 – тепловой экран; 5 – быстроразъемный штуцер – топливопровод

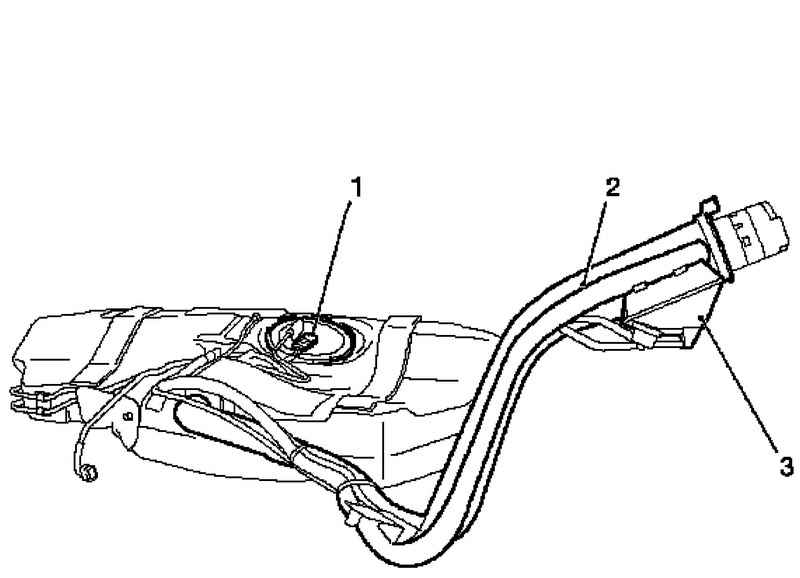

Конструкция топливного бака (снят)
Рис. 2.290. Конструкция топливного бака (снят): 1 – крышка модуля; 2 – трубка заливной горловины топливного бака; 3 – резервуар удаления воздуха/ вентиляции – трубки заливной горловины топливного бака




Трубка заливной горловины топливного бака
Как на Astra-G, на Astra-H резервуар удаления воздуха / вентиляции закреплен на трубке заливной горловины топливного бака.
