4.3.2. Разница базы шасси

Разница базы шасси представляет собой угол произведенный смещением колеса (переднего и/или заднего) между линиями контакта точек контакта колес передней и задней осей.
Угол – положительный, если база правого колеса, больше чем база левого колеса шасси и отрицательный, если база левого колеса больше чем правого.

Разница базы шасси

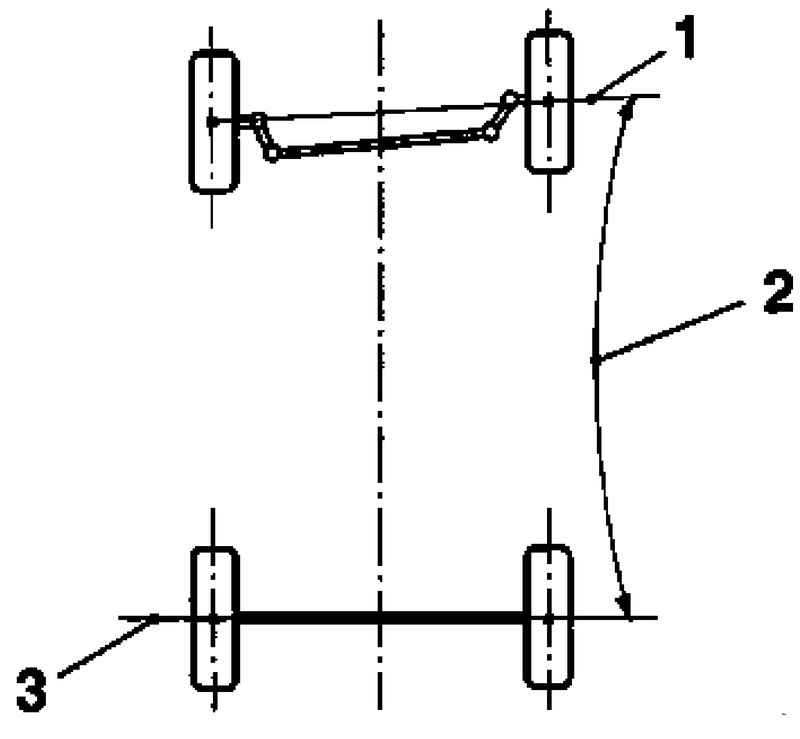

Рис. 4.27. Разница базы шасси: 1, 3 – линии контакта; 2 – угол смещения колеса


Разница базы колес вообще измеряется в градусах. Если номинальное значение базы известно, то эти данные можно также выразить в единицах длины.

Диаметральная плоскость колеса

Диаметральная плоскость колеса

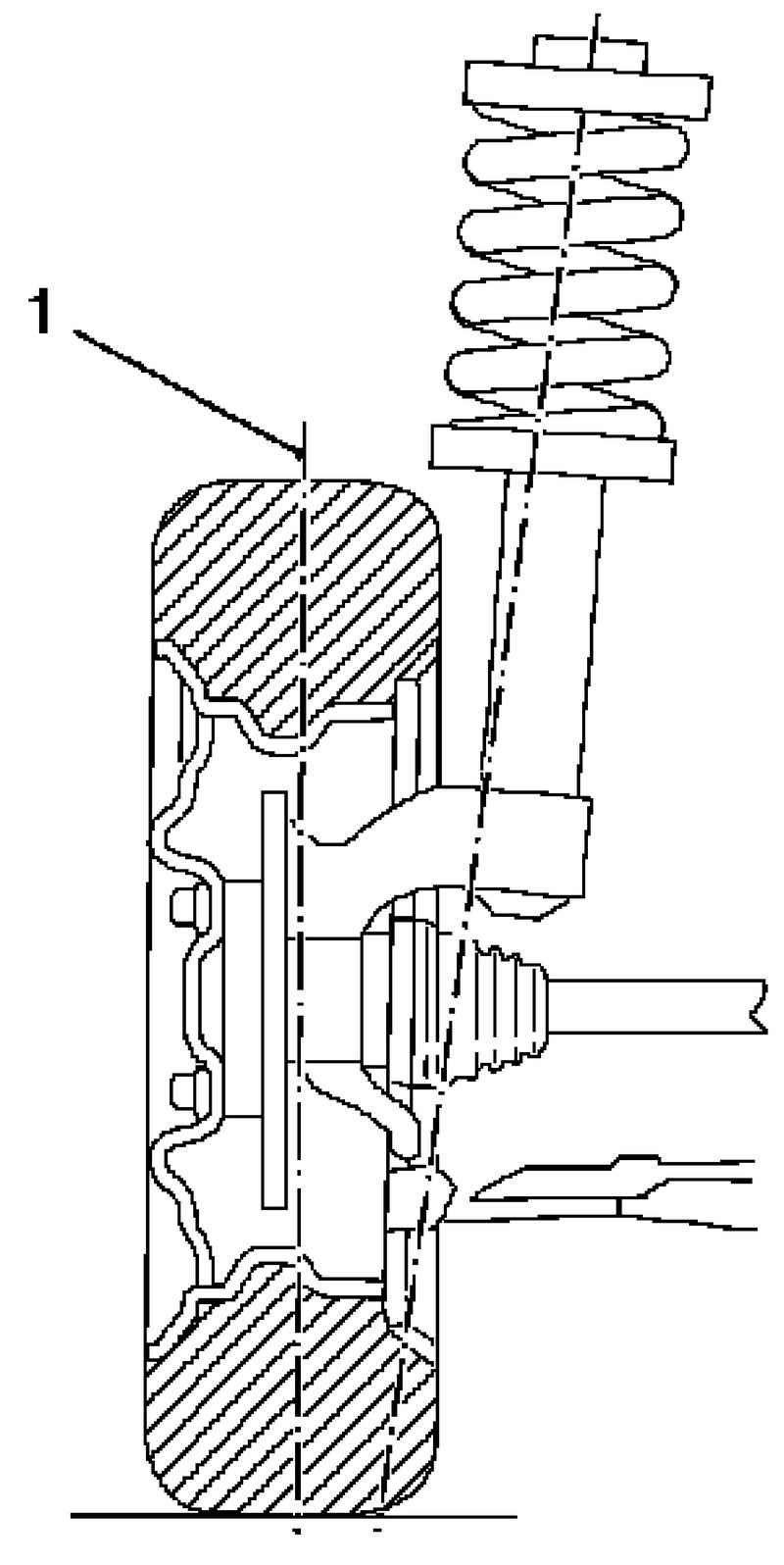

Рис. 4.28. Диаметральная плоскость колеса: 1 – плоскость колеса


Диаметральная плоскость колеса является диаметральной плоскостью вертикали шины к оси колеса вращения.
