5.3.4. Замена наконечника рулевой тяги

Снятие
Снимите переднее колесо.

Измерение длины резьбы от контргайки до резьбового конца наконечника рулевой тяги и выпрессовка наконечника рулевой тяги

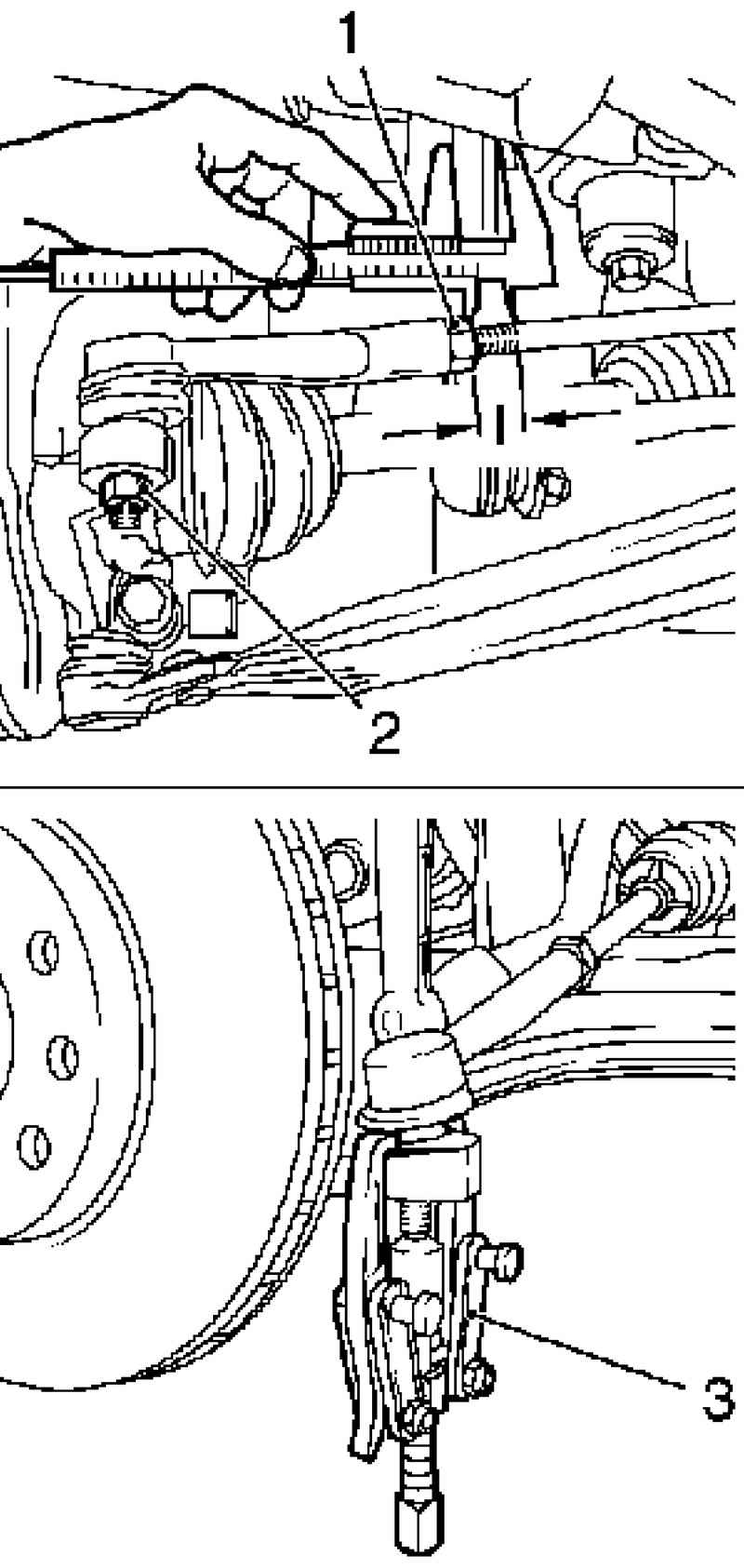

Рис. 5.26. Измерение длины резьбы от контргайки до резьбового конца наконечника рулевой тяги и выпрессовка наконечника рулевой тяги: 1 – контргайка; 2 – гайка крепления; 3 – специальный инструмент


Измерьте длину резьбы от контргайки до резьбового конца наконечника рулевой тяги (рис. 5.26).
Ослабьте контргайку и удерживайте открытым гаечным ключом за наконечник рулевой тяги.
Отсоедините наконечник рулевой тяги от поворотного кулака.
Снимите гайку.
Выпрессуйте наконечник рулевой тяги из поворотного кулака, используя специальный инструмент KM-161-B совместно с KM-161-2 (рис. 5.26).
Отсоедините наконечник рулевой тяги от рулевой тяги.

Установка
Присоедините наконечник рулевой тяги к рулевой тяге и затяните моментом 60 Н·м.

ПРИМЕЧАНИЕ
Сначала проверьте длину резьбы.

Зафиксируйте наконечник рулевой тяги контргайкой и удерживайте открытым гаечным ключом за наконечник рулевой тяги.
Присоедините наконечник рулевой тяги к поворотному кулаку новой гайкой, затяните моментом 30 Н·м, доверните на +90° и +15°.
Закрепите переднее колесо моментом 110 Н·м.
Проверьте схождение колес, отрегулируйте в случае необходимости.
