5.3.5. Замена рулевой тяги

ПРИМЕЧАНИЕ
Рулевое управление ZF имеет 3 различных рулевых тяги в зависимости от модели. При замене рулевой тяги запишите номер необходимой детали, чтобы избежать ошибок.

Снятие
Снимите соответствующий наконечник рулевой тяги с рулевой тяги.
Снимите соответствующий чехол.

ПРИМЕЧАНИЕ
На автомобилях с правым расположением рулевого управления, чтобы снять и установить левую рулевую тягу также должен быть отсоединен от рулевого механизма правый чехол. На автомобилях с левым расположением рулевого управления, чтобы снять и установить правую рулевую тягу также должен быть отсоединен от рулевого механизма левый чехол.


Отсоединеие рулевой тяги

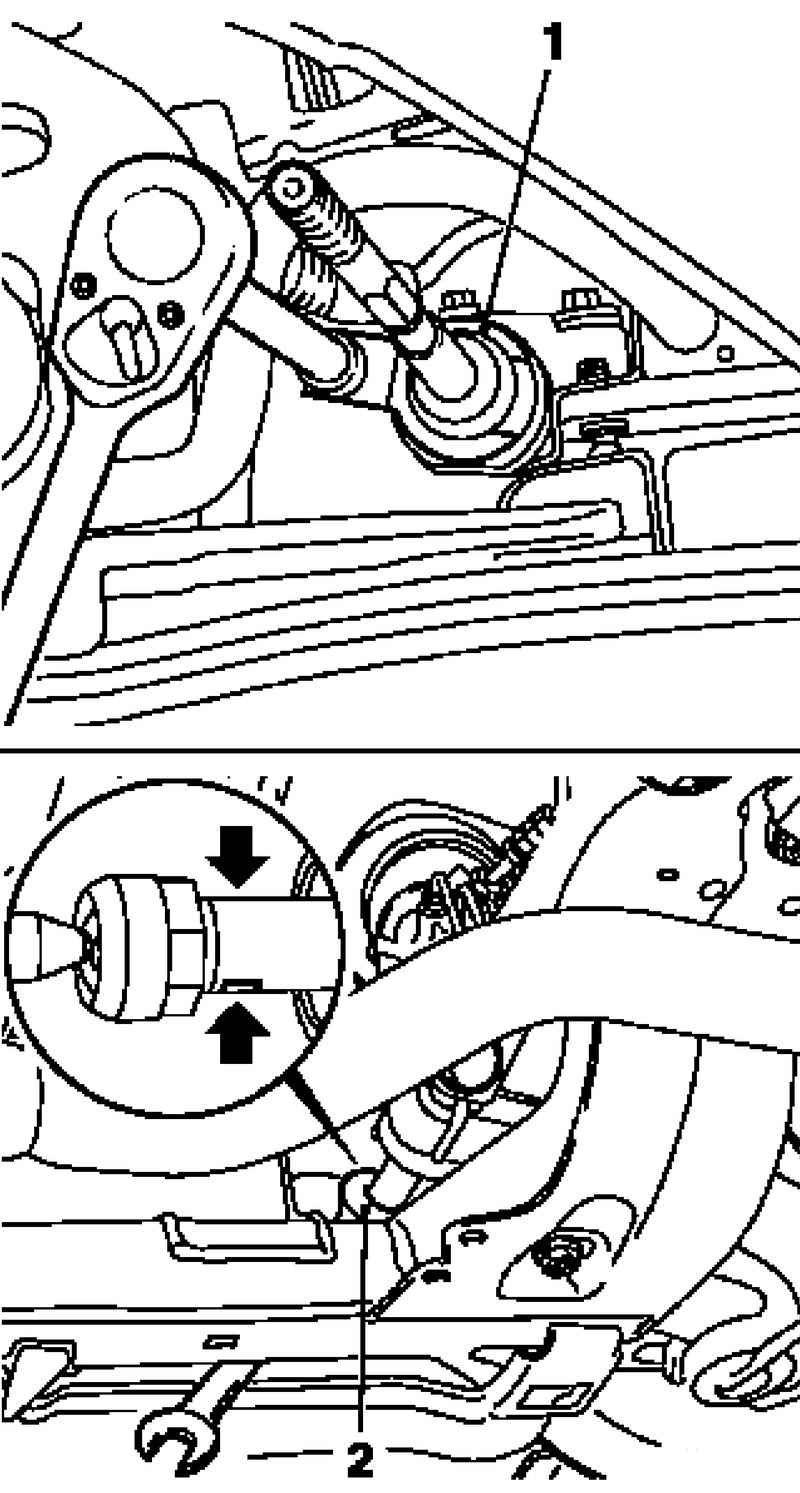

Рис. 5.27. Отсоединеие рулевой тяги: 1 – специальный инструмент; 2 – гаечный ключ


Отсоедините рулевую тягу с помощью специального инструмента KM-6004-2 от рулевой рейки и удерживайте открытым гаечным ключом за лыску на зубчатой рейке (рис. 5.27).

Установка
Присоедините рулевую тягу к рулевому механизму и затяните моментом 90 Н·м.
Очистите резьбу на рейке и покройте фиксирующим составом.
Присоедините рулевую тягу к рейке с помощью специального инструмента KM-6004-2 и удерживайте открытым гаечным ключом за лыску на зубчатой рейке (стрелка на рисунке 5.27).
Установите чехол или чехлы.
Установите соответствующий наконечник рулевой тяги.
Проверьте положение прямолинейного движения, отрегулируйте в случае необходимости.
Проверьте схождение колес, отрегулируйте в случае необходимости.
