6.3.11. Замена тормозного диска переднего колеса

ПРИМЕЧАНИЕ
В общем случае, всегда заменяйте оба тормозных диска на одной оси.

Снятие
Снимите переднее колесо.
Освободите тормозной шланг из крепления на пружинной стойке.
Отсоедините прижимную планку тормозного шланга.
Вытяните тормозной шланг из крепления.

Снятие тормозного диска

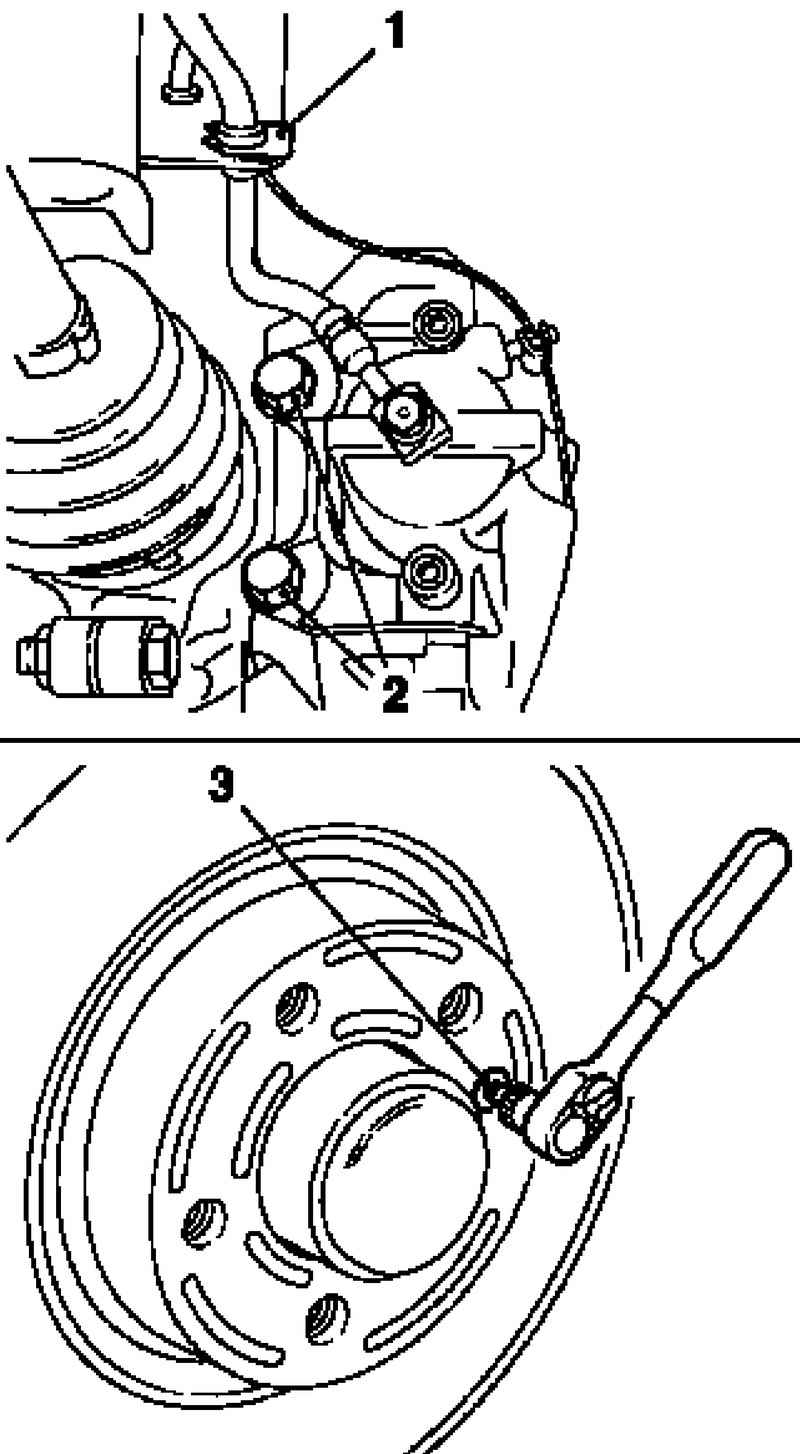

Рис. 6.41. Снятие тормозного диска: 1 – прижимная планка; 2 – болты крепления направляющей колодок; 3 – зажимной болт


Отсоедините болты крепления направляющей колодок от поворотного кулака (рис. 6.41).
Снимите тормозной суппорт с направляющей колодок и подвесьте его на пружинной стойке.
Отверните зажимной болт.
Снимите тормозной диск.

Установка
Очистите сопрягающиеся поверхности тормозного диска и ступицы колеса.

ПРИМЕЧАНИЕ
Убедитесь в том, что поверхности контакта не деформированы и не имеют задиров.

Присоедините тормозной диск к ступице переднего колеса винтом затяните моментом 7 Н·м.
Присоедините направляющую колодок к поворотному кулаку с тормозным суппортом и накладками тормозных колодок затяните моментом 100 Н·м.

ПРИМЕЧАНИЕ
Очистите резьбу и установите болты с фиксирующим составом.

Присоедините тормозной шланг к пружинной стойке.
Присоедините тормозной шланг к креплению.
Установите прижимную планку.
Установите 2 передних колеса и затяните моментом 110 Н·м.
