6.3.12. Снятие и установка тормозного щита заднего колеса

Снятие
Пополните бачок гидропривода тормозной системы до метки «MAX» и закройте с помощью специального инструмента MKM-558-10.
Снимите заднее колесо.
Снимите тормозной барабан.
Снимите тормозные колодки тормоза заднего колеса.
Снимите тормозной цилиндр колеса.

Снятие тормозного диска

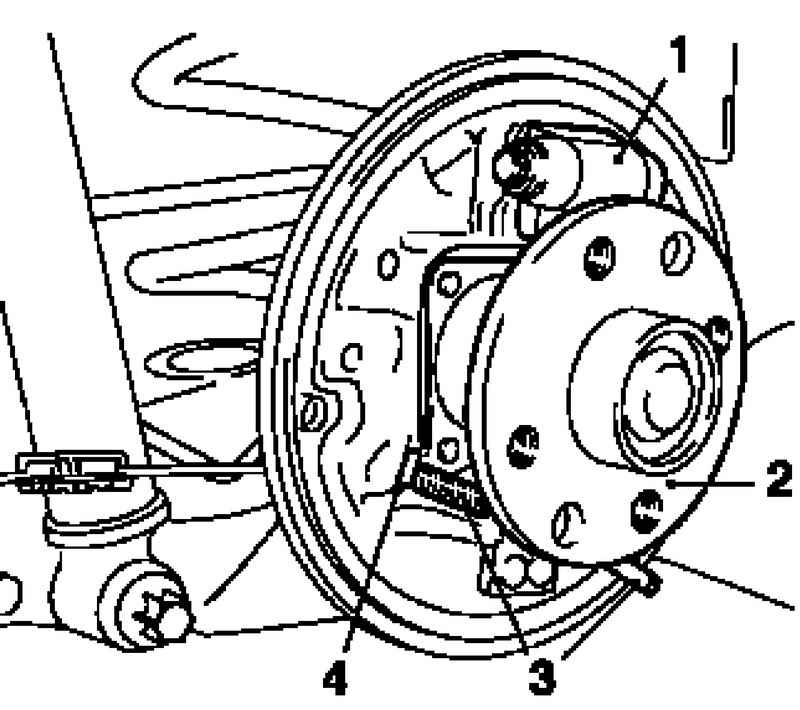

Рис. 6.42. Снятие тормозного диска: 1 – тормозной цилиндр колеса; 2 – модуль подшипника колеса; 3 – трос стояночной тормозной системы; 4 – зажим


Отсоедините зажим и снимите трос стояночной тормозной системы с тормозного щита (рис. 6.42).
Отсоедините модуль подшипника колеса с тормозным щитом от задней оси.

Установка
Присоедините тормозной щит с модулем подшипника колеса к задней оси.
Установите трос стояночной тормозной системы в тормозной щит и присоедините новый зажим.
Установите тормозной цилиндр колеса.
Установите тормозные колодки заднего колеса.
Установите тормозной барабан.
Закрепите заднее колесо моментом 110 Н·м.
Удалите воздух из тормозной системы и проверьте герметичность.
Несколько раз нажмите на педаль тормоза.
Пополните тормозную жидкость до метки «MAX».
