6.3.14. Снятие и установка тормозных колодок заднего колеса

Снятие
Снимите заднее колесо.
Снимите тормозной барабан.
Отсоедините верхнюю пружину плоскогубцами для тормозных пружин.
Снимите удерживающий хомут.
Отсоедините регулировочный рычаг с пружиной.

Снятие тормозных колодок заднего колеса

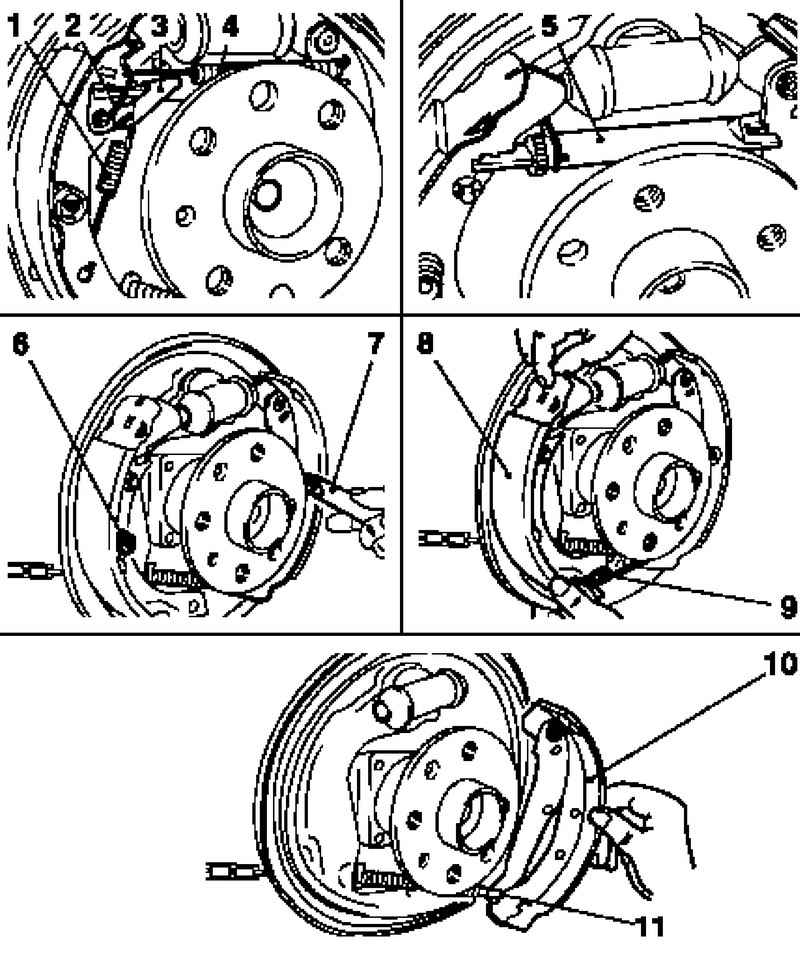

Рис. 6.48. Снятие тормозных колодок заднего колеса: 1 – пружина; 2 – удерживающий хомут; 3 – регулировочный рычаг; 4 – верхняя пружина; 5 – регулировочный модуль; 6 – чашки пружин сжатия; 7 – специальный инструмент; 8 – передняя тормозная колодка; 9 – пружина; 10 – задняя тормозная колодка; 11 – трос стояночной тормозной системы


Снимите регулировочный модуль с термозажимом, Немного разведите тормозные колодки.

Поверните чашки пружин сжатия с обеих сторон с помощью специального инструмента КМ 346 до освобождения пружин.
Снимите переднюю тормозную колодку и отсоедините пружину.
Отсоедините заднюю тормозную колодку от троса стояночной тормозной системы и снимите.

Установка

Места очищаемые противоскрипной смазкой

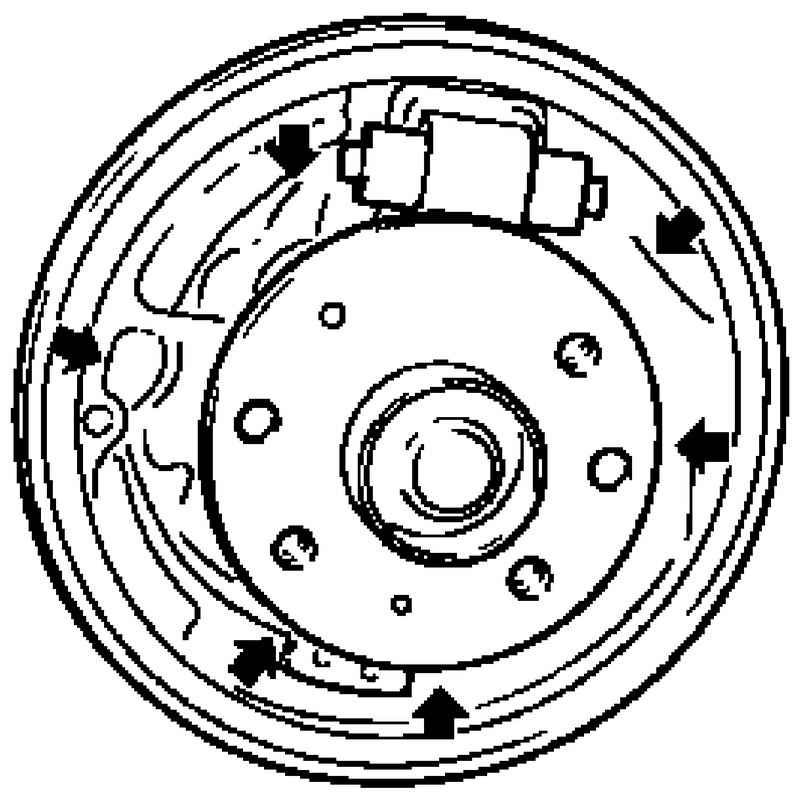

Рис. 6.49. Места очищаемые противоскрипной смазкой


Очистите тормозной щит и покройте с обеих сторон противоскрипной смазкой все сопрягаемые поверхности тормозных колодок в области стрелок (рис. 6.49).
Очистите тормозной барабан.
Проверьте колесный тормозной цилиндр на утечку, замените в случае необходимости.
Проверьте стопорные пружины и крепления на наличие повреждений, замените в случае необходимости.
Проверьте тормозные колодки на наличие трещин, замасливания и износа, замените тормозные колодки в случае необходимости.
Проверьте тормозные барабаны на наличие трещин и поверхности тормозных колодок на наличие рисок – в случае необходимости: проточите тормозной барабан или замените тормозной барабан.
Установите заднюю тормозную колодку в трос стояночной тормозной системы.

ПРИМЕЧАНИЕ
Перед монтажом тормозных колодок, убедитесь в том, что трос стояночной тормозной системы находится в направляющей на тормозном щите.

Установите фиксатор, пружину сжатия и пластину с помощью специального инструмента КМ 346.
Закрепите фиксирующую пружину и установите колодку переднего тормозного механизма на направляющей.
Установите фиксатор, пружину сжатия и пластину передней тормозной колодки.
Установите регулировочный модуль.
Покройте резьбу силиконовой смазкой.


Установка тормозных колодок заднего колеса

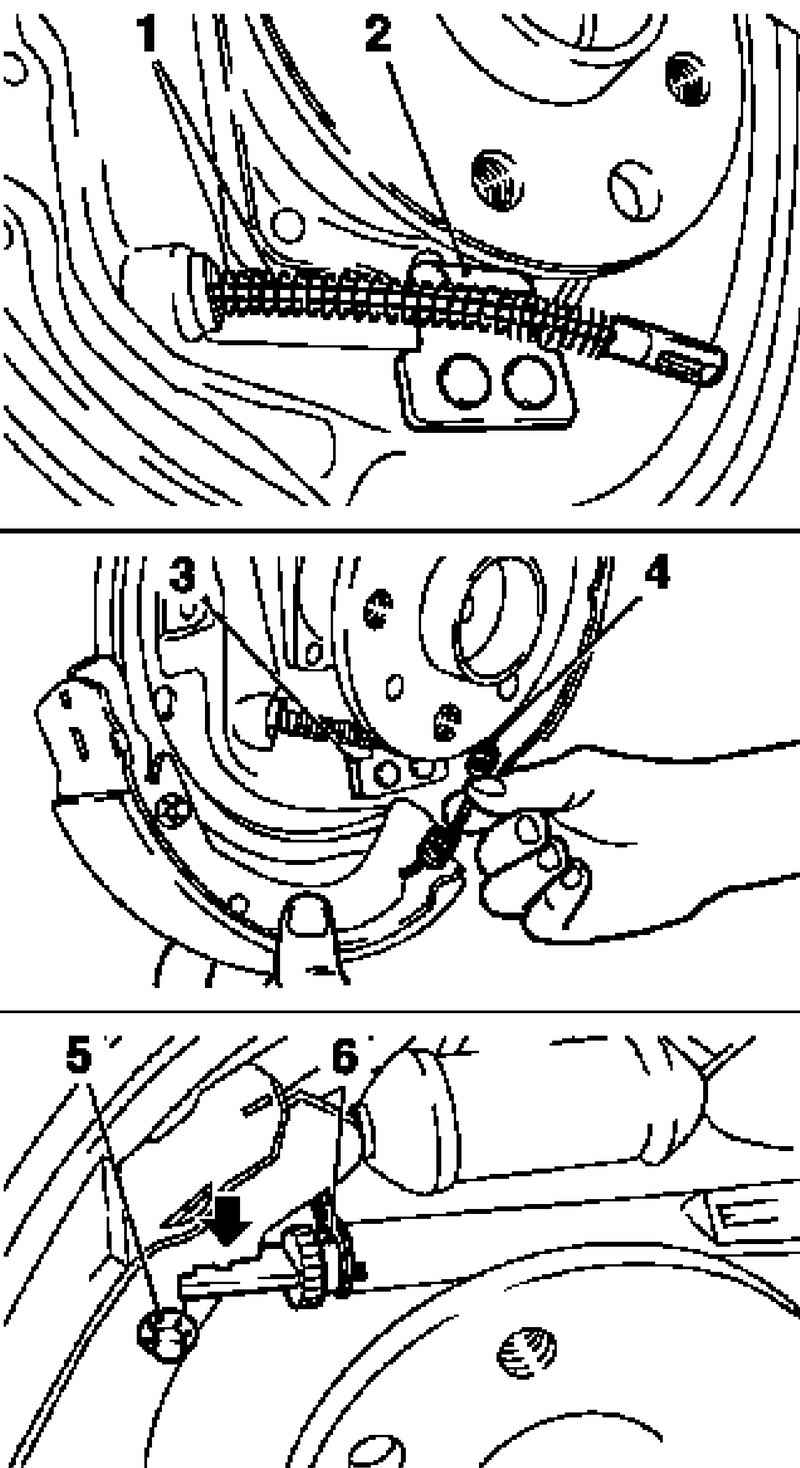

Рис. 6.50. Установка тормозных колодок заднего колеса: 1 – трос стояночной тормозной системы; 2 – направляющая троса; 3 – направляющая переднего тормозного механизма; 4 – фиксирующая пружина; 5 – пружинная шайба; 6 – храповик


ПРИМЕЧАНИЕ
Храповик не должен быть блокирован в конце модуля регулировки.

Установите модуль регулировки с термозажимом – убедитесь в правильности установки (стрелка).
Убедитесь в том, что пружинная шайба была установлена до установки регулировочного рычага.


Установка регулировочного рычага и пружин

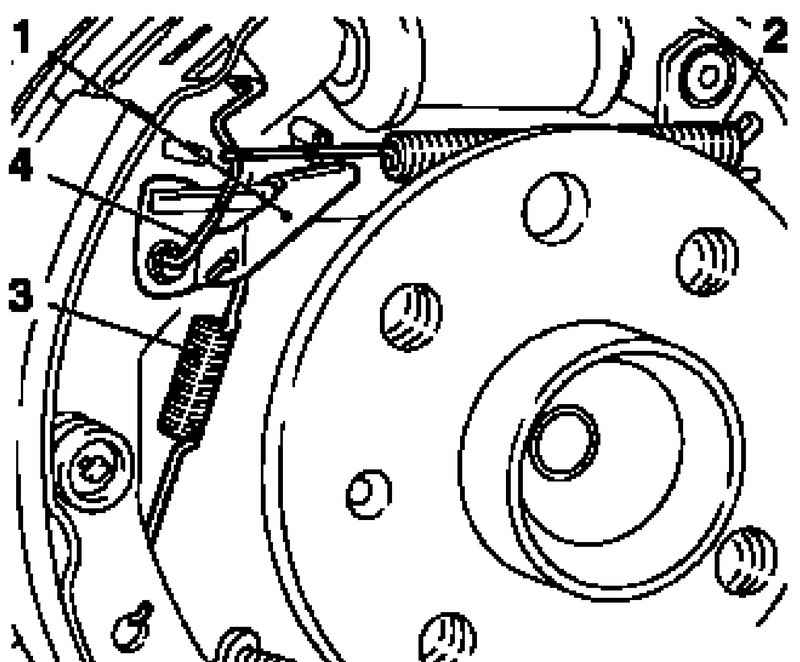

Рис. 6.51. Установка регулировочного рычага и пружин: 1 – регулировочный рычаг; 2 – верхняя пружина; 3 – пружина; 4 – удерживающая скоба


ПРИМЕЧАНИЕ
Установите новую пружинную шайбу, при монтаже новых тормозных колодок.

Установите регулировочный рычаг с пружиной.
Установите удерживающую скобу и верхнюю пружину плоскогубцами для тормозных пружин.
Установите тормозной барабан.
Установите заднее колесо и затяните моментом 110 Н·м.
Отрегулируйте барабанный тормозной механизм и стояночную тормозную систему.
