6.3.2. Замена педали тормоза

Снятие
Снимите кожух поддерживающей трубы рулевой колонки сверху, отвернув 2 болта крепления.
Снимите кожух поддерживающей трубы рулевой колонки снизу, отвернув 3 болта крепления.

Снятие модуля выключателя света

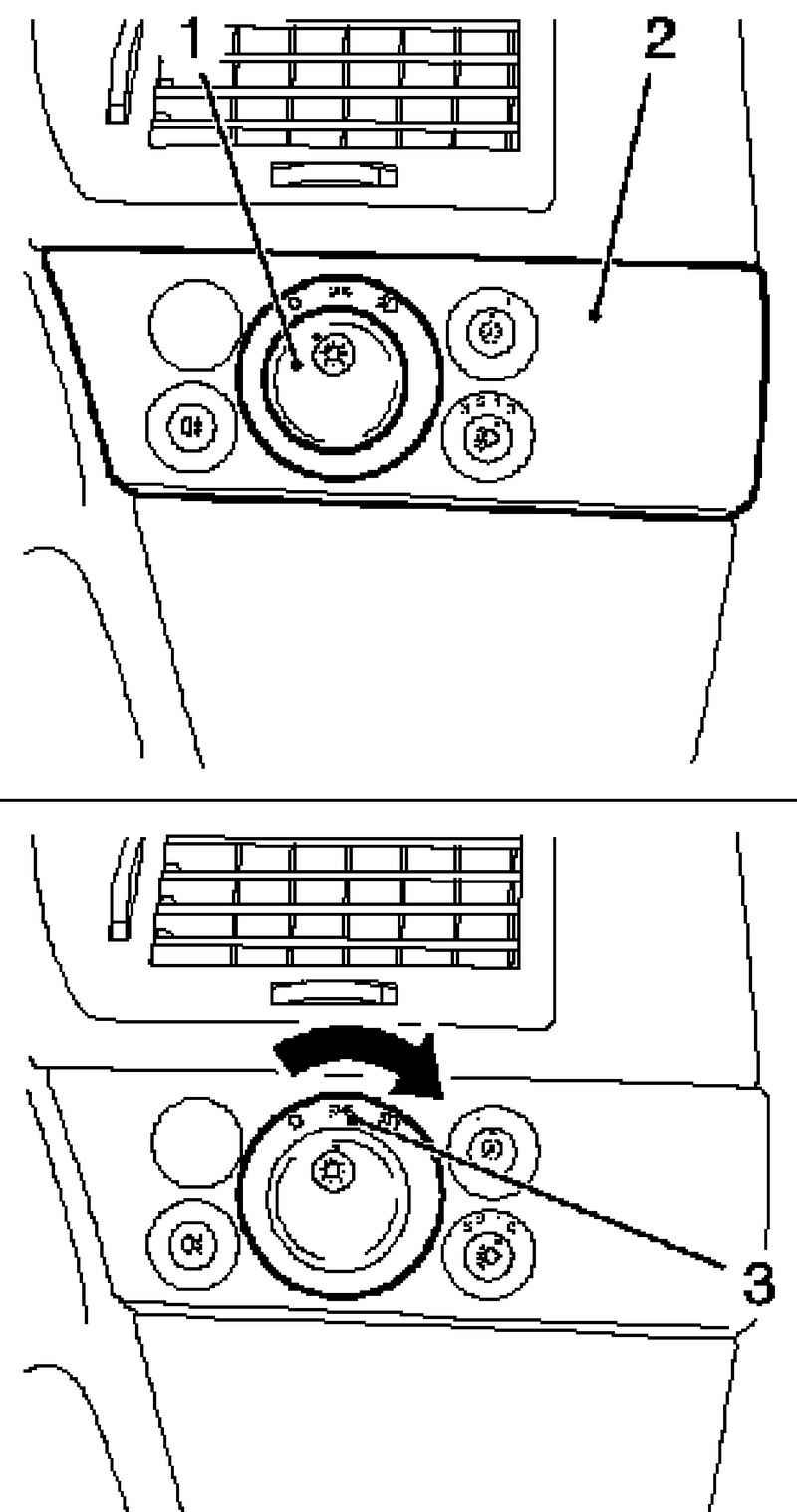

Рис. 6.15. Снятие модуля выключателя света: 1 – ручка; 2 – центральное положение; 3 – модуль выключателя света


Для снятия модуля выключателя света, утопите ручку в положении «0», переведите ручку в центральное положение и снимите модуль выключателя света (рис. 6.15)
Снимите модуль выключателя света.

Снятие разъема жгута проводов модуля выключателя света

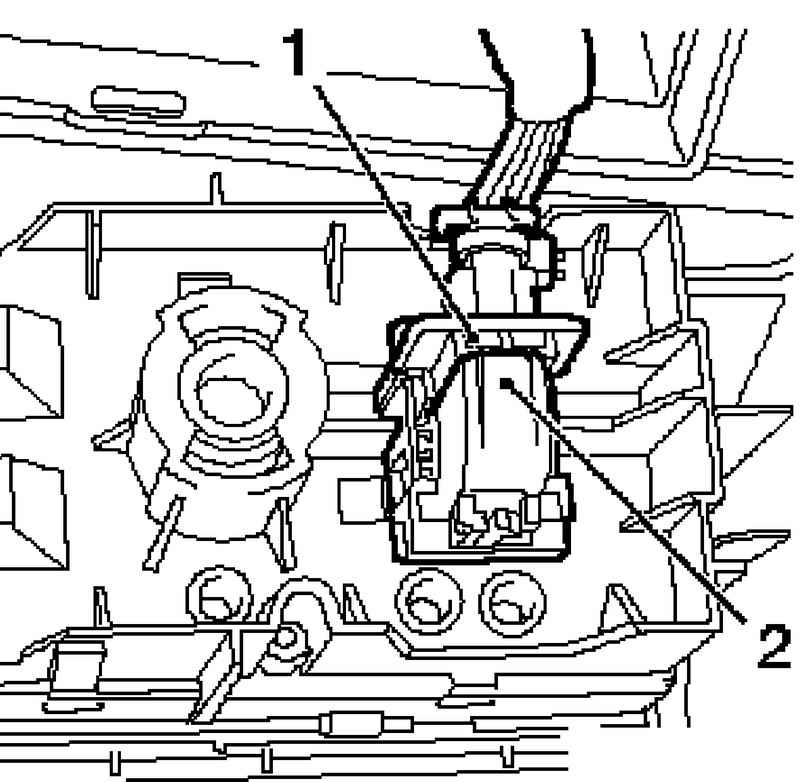

Рис. 6.16. Снятие разъема жгута проводов модуля выключателя света: 1 – вторичный плавкий предохранитель; 2 – плавкий предохранитель


Отделите разъем жгута проводов модуля выключателя света. Для этого надавите на вторичный плавкий предохранитель и разблокируйте плавкий предохранитель (рис. 6.16).
Снимите облицовку нижней накладки панели приборов, отвернув 4 винта крепления.
Снимите облицовку со стороны водителя, отсоединив 2 зажима.
Снимите воздуховод со стороны водителя.
Выньте заклепку.
Заблокируйте рулевое колесо в положении прямолинейного движения.
Поверните рулевое колесо в положение прямолинейного движения.
Выньте ключ из замка зажигания.
Заблокируйте замок рулевой колонки.

Зажимные болты рулевой колонки

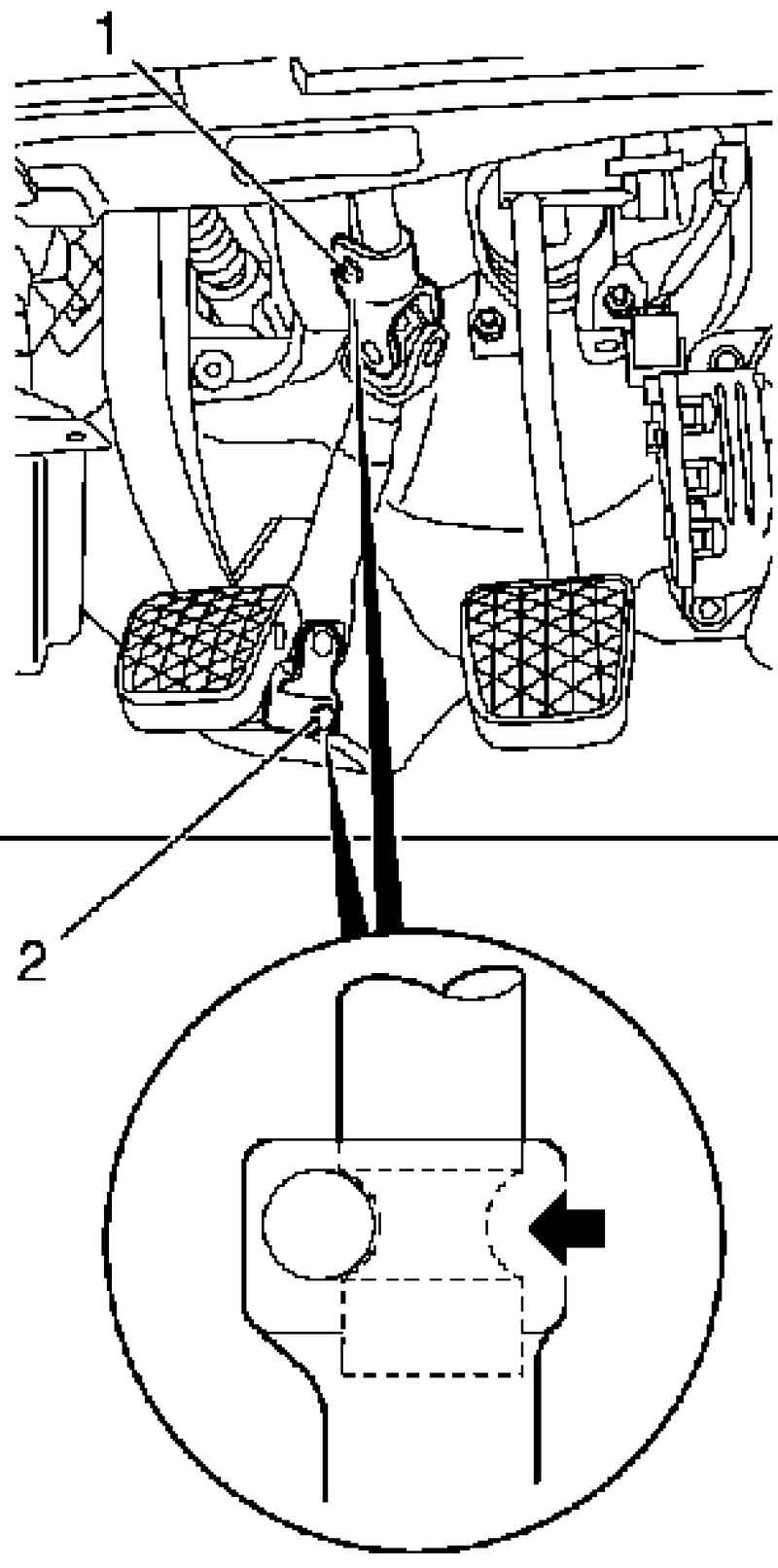

Рис. 6.17. Зажимные болты рулевой колонки: 1, 2 – зажимные болты


Отверните 2 зажимных болта (рис. 6.17).

ПРИМЕЧАНИЕ
Отметьте установочное положение зажимных болтов.

Снимите промежуточный вал.
Отсоедините жгут проводов.
Отсоедините разъем жгута проводов выключателя сигналов торможения.
Раскрепите кронштейн.
Отсоедините разъем жгута проводов, датчик педали.
Отсоедините шток поршня усилителя тормозов от педали тормоза.
Отверните болт крепления педали тормоза.
Отсоедините фиксирующую пружину.
Выньте болт педали тормоза.
Снимите демпфирующий блок.
Снимите педаль тормоза с опорой подшипника, отвернув 2 болта и 4 гайки крепления.

Снятие педали тормоза

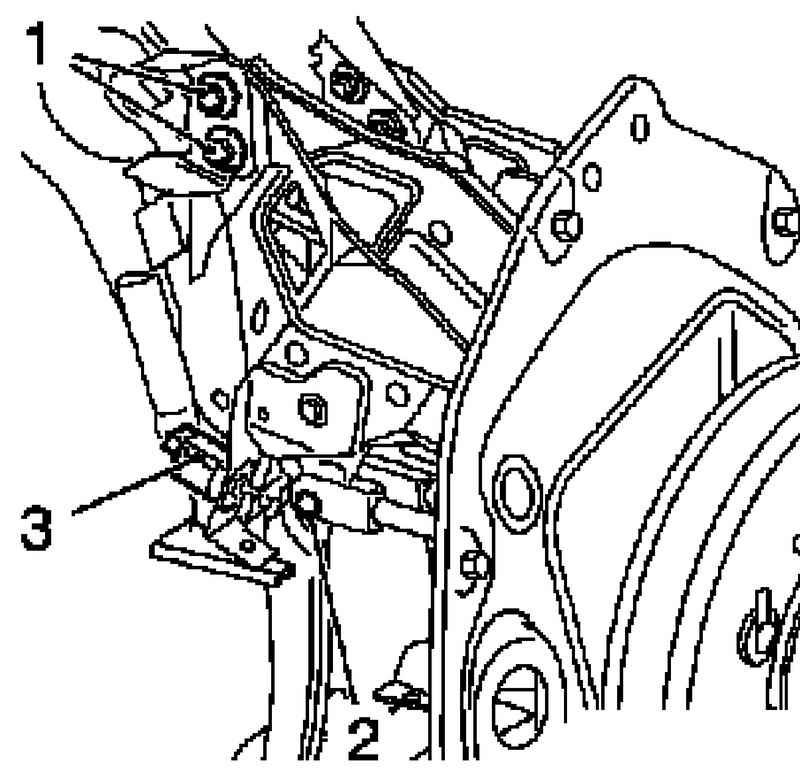

Рис. 6.18. Снятие педали тормоза: 1 – болты; 2 – болт крепления педали тормоза; 3 – выключатель сигнала торможения


Отсоедините выключатель сигнала торможения от крепления (рис. 6.18).

Установка
Установите сигнал торможения.
Установите педаль тормоза с опорой подшипника затяните крепление моментом 20 Н·м.
Установите демпфирующий блок.
Присоедините шток поршня усилителя тормозов к педали тормоза.

Болт крепления педали тормоза

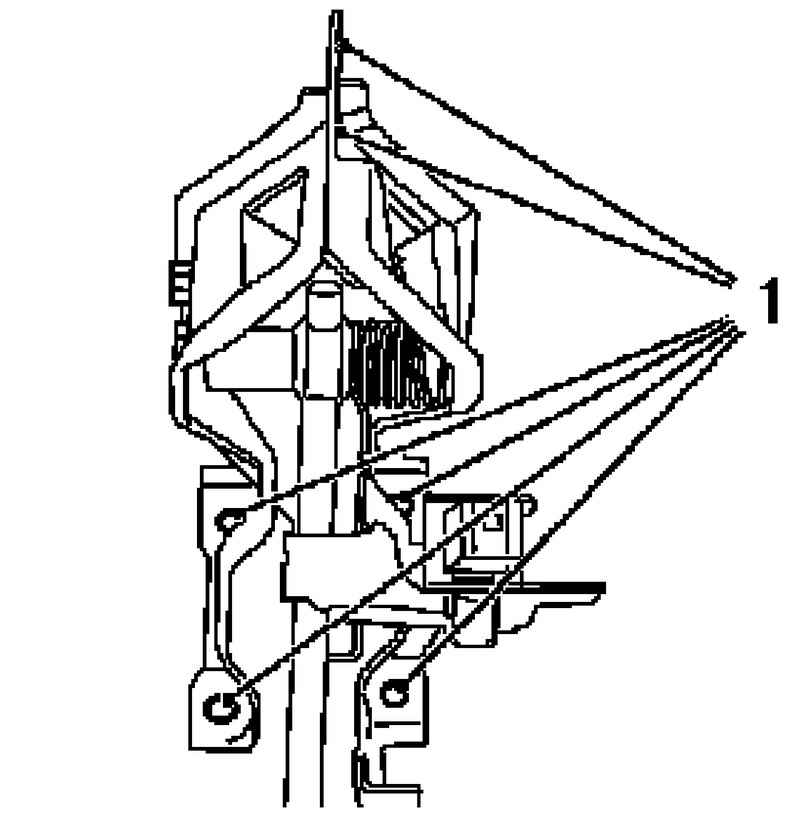

Рис. 6.19. Болт крепления педали тормоза: 1 – болты; 2 – болт крепления


Установите болт педали тормоза.

Присоедините фиксирующую пружину.
Присоедините жгут проводов.
Подключите разъем жгута проводов к датчику педали.
Закрепите в кронштейне.
Подключите разъем жгута проводов выключателя сигналов торможения.
Присоедините промежуточный вал к рулевому валу, затяните моментом 24 Н·м.
Наденьте промежуточный вал на рулевой вал.
Присоедините зажимной болт.

ПРИМЕЧАНИЕ
Перед установкой зажимного болта, убедитесь, что паз (стрелка на рисунке 6.17) рулевого вала совмещен с отверстием в промежуточном вале.

Очистите резьбу и установите болт с фиксирующим составом.
Обратите внимание на установочное положение зажимного болта.
Присоедините промежуточный вал к рулевому механизму и затяните моментом 24 Н·м.
Вставьте промежуточный вал в рулевой механизм.

ПРИМЕЧАНИЕ
Убедитесь, что колеса находятся в положении прямолинейного движения.

Присоедините зажимной болт.

ПРИМЕЧАНИЕ
Перед установкой зажимного болта, убедитесь, что паз (стрелка) вала рулевого механизма совмещен с отверстием в промежуточном вале.

Очистите резьбу и установите болты с фиксирующим составом.
Проверьте положение прямолинейного движения, отрегулируйте в случае необходимости.
Установить воздуховод со стороны водителя.
Установите заклепку.
Установите облицовку со стороны водителя.
Установите 2 зажима.
Установите нижнюю накладку панели приборов.
Установите центральный переключатель света.
Подключите разъем жгута проводов.
Установите центральный переключатель света.
Установите центральный переключатель света в крайнее левое положение.
Установите кожух поддерживающей трубы рулевой колонки снизу.
Установите крышку замка зажигания.
Установите кожух поддерживающей трубы рулевой колонки сверху.
