6.3.7. Замена блока управления ABS (ESP MK60)

ВНИМАНИЕ
Важно соблюдать инструкции по работе с гидравлическим модулятором и блоком управления антиблокировочной системы тормозов.

Снятие
Снимите гидравлический модулятор с блоком управления антиблокировочной системы тормозов.
Присоедините тягу крепления к гидравлическому модулятору.
Отверните 2 заглушки от гидравлического модулятора.

Снятие гидравлического модулятора

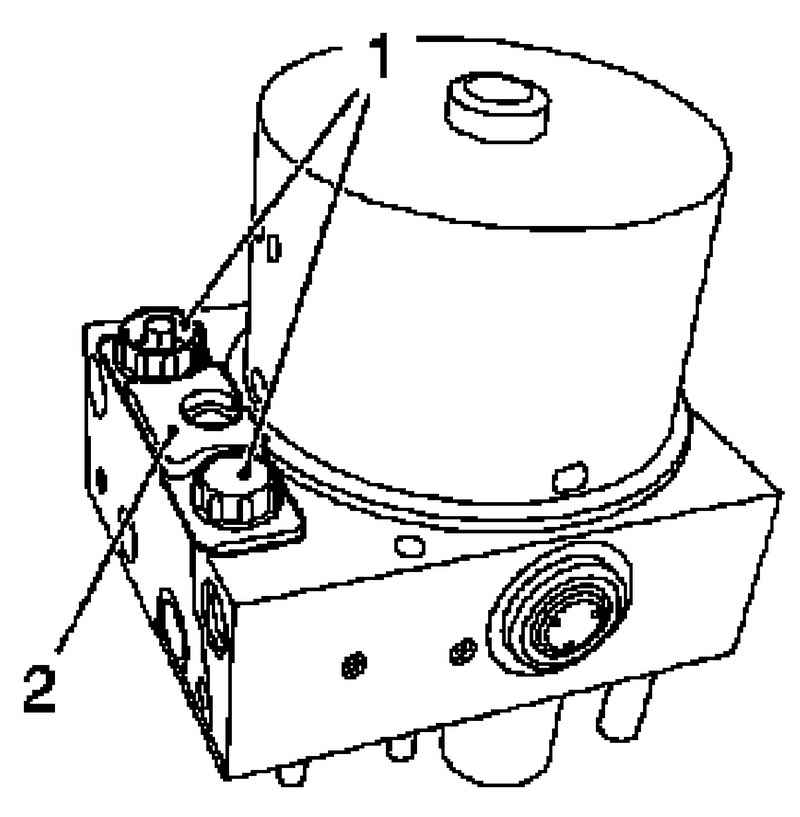

Рис. 6.30. Снятие гидравлического модулятора: 1 – заглушки; 2 – удерживающая тяга


Установите удерживающую тягу (рис. 6.30).
Заверните 2 заглушки в гидравлический модулятор.

Крепление блока управления

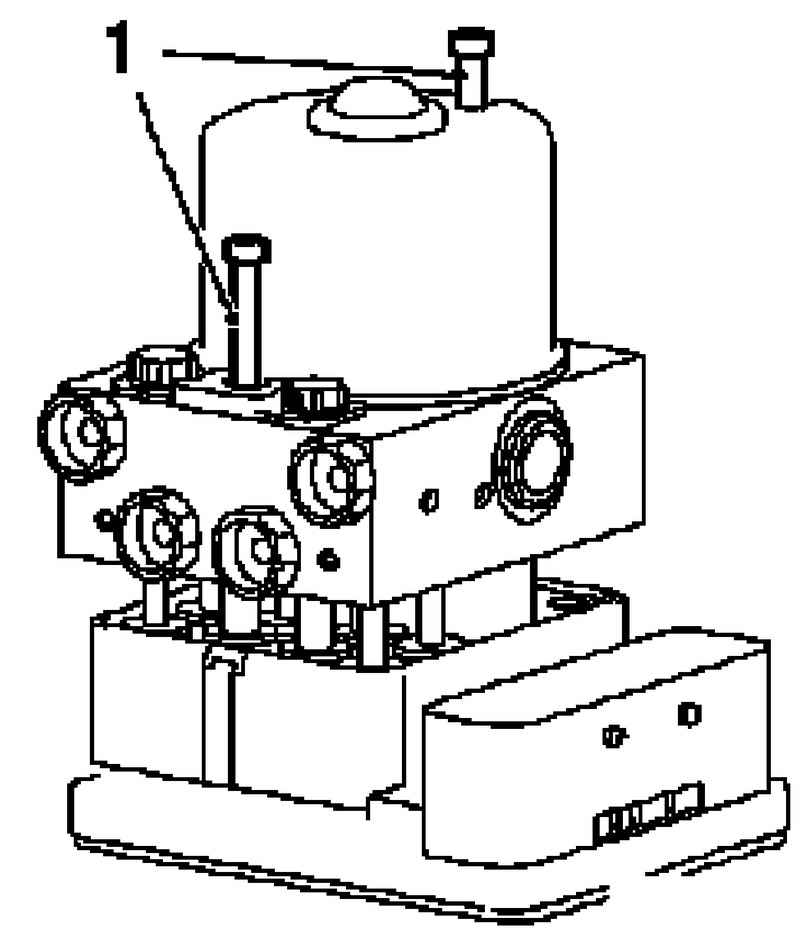

Рис. 6.31. Крепление блока управления: 1 – болты


Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора, отвернув 2 болта крепления (рис. 6.31).

ВНИМАНИЕ
Снимите блок управления антиблокировочной системы тормозов с гидравлического модулятора, не наклоняя его.

Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора.

Установка

Установка адаптера

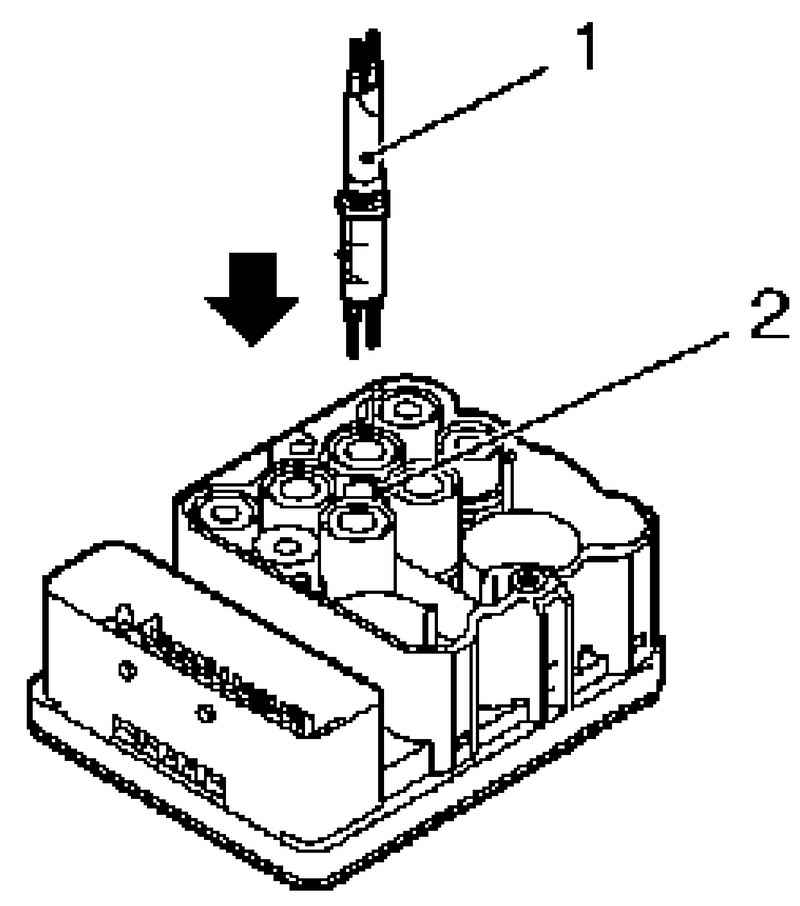

Рис. 6.32. Установка адаптера: 1 – адаптер; 2 – направляющая


Присоедините адаптер электродвигателя насоса к блоку управления антиблокировочной системы тормозов Установите адаптер в направляющую (рис. 6.32).

ПРИМЕЧАНИЕ
Усилие сборки может достигать 130 Н.

Присоедините новый блок управления антиблокировочной системы тормозов к гидравлическому модулятору и затяните моментом 5,5 Н·м.
Установите блок управления антиблокировочной системы тормозов на гидравлический модулятор аккуратно, не наклоняя его.
Отсоедините удерживающую тягу от гидравлического модулятора.
Отверните 2 заглушки гидравлического модулятора.
Снимите удерживающую тягу.
Заверните 2 заглушки гидравлического модулятора.
Установите гидравлический модулятор с блоком управления антиблокировочной системы тормозов.
При замене блока управления антиблокировочной системы тормозов, после установки выполните программирование с помощью программы TECH2.
