7.2.2. Стартер

На автомобили Opel, как и на большинство других автомобилей, устанавливают стартер, состоящий из электродвигателя, шестеренчатого привода и обгонной муфты (муфта свободного хода). На таких стартерах электромагнитный выключатель подсоединен к толстому кабелю «плюс» от батареи (контакт «30») и тонкому проводу через замок зажигания (контакт «50»).
При повороте ключа зажигания в положение «Старт» напряжение подается на контакты втягивающего реле, которое смонтировано сверху на стартере. Якорь реле через рычаг толкает вперед шестерню стартера, которая входит в зацепление с зубчатым венцом маховика.
Когда шестерня стартера входит в зацепление с зубчатым венцом маховика, замыкаются контакты электродвигателя стартера и он начинает проворачивать коленчатый вал двигателя.

Крепление стартера

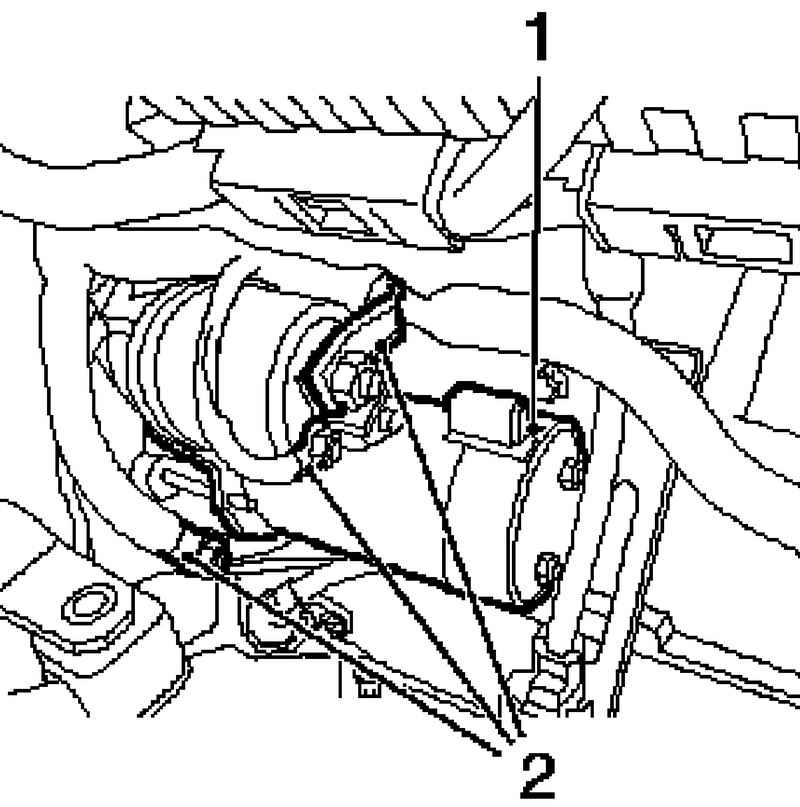

Рис. 7.7. Крепление стартера: 1 – стартер; 2 – элементы крепления


После пуска двигателя скорость вращения маховика резко увеличивается. Вследствие этого увеличивается скорость вращения шестерни стартера, так как она еще находится в зацеплении с маховиком. Во избежание передачи высоких оборотов от шестерни на ротор стартера шестерня соединена с роликовой обгонной муфтой. При повороте ключа зажигания в исходное положение цепь размыкается, якорь втягивающего реле под действием возвратной пружины возвращается назад и с помощью рычага освобождает из зацепления шестерню стартера.
