7.3.11. Снятие и установка панели переключателей наружного освещения / подсветки приборов

Снятие
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Поверните поворотный переключатель режимов функционирования наружного освещения до упора (положение «0» или «AUTO» в зависимости от комплектации).

Снятие панели переключателей наружного освещения/ подсветки приборов

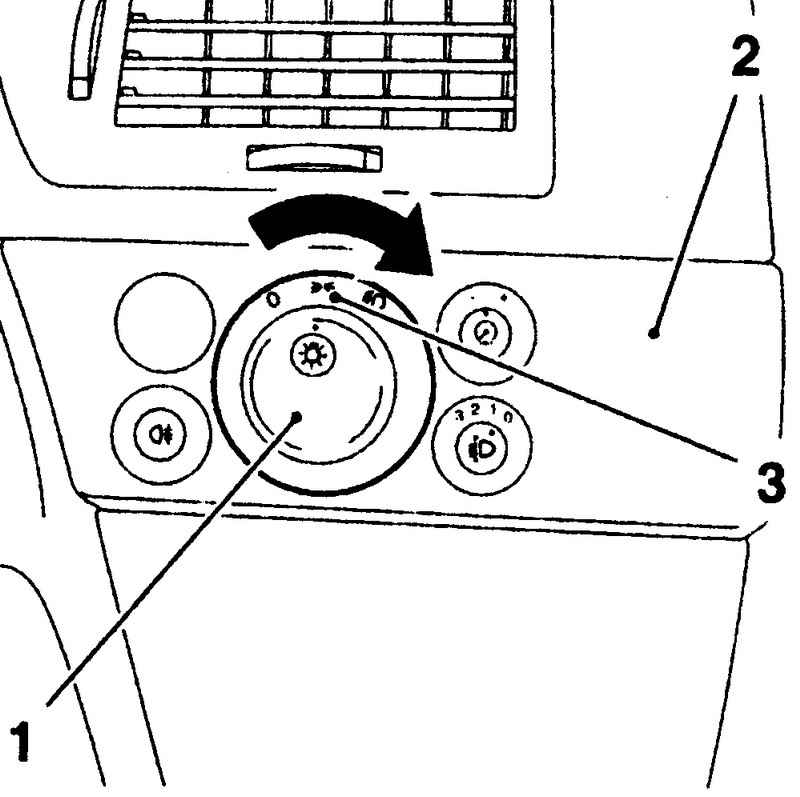

Рис. 7.20. Снятие панели переключателей наружного освещения/ подсветки приборов: 1 – рукоятка поворотного переключателя; 2 – панель переключателей; 3 – центральное положение переключателя


Нажмите на рукоятку поворотного переключателя и поверните его в центральное положение (рис. 7.20).
Извлеките панель переключателей из панели приборов.
Рассоедините разъем электропроводки с обратной стороны панели.

Установка
Подсоедините разъем электропроводки к панели переключателей.

Фиксатор панели переключателей перемещается вверх или вниз при поворачивании рукоятки поворотного переключателя

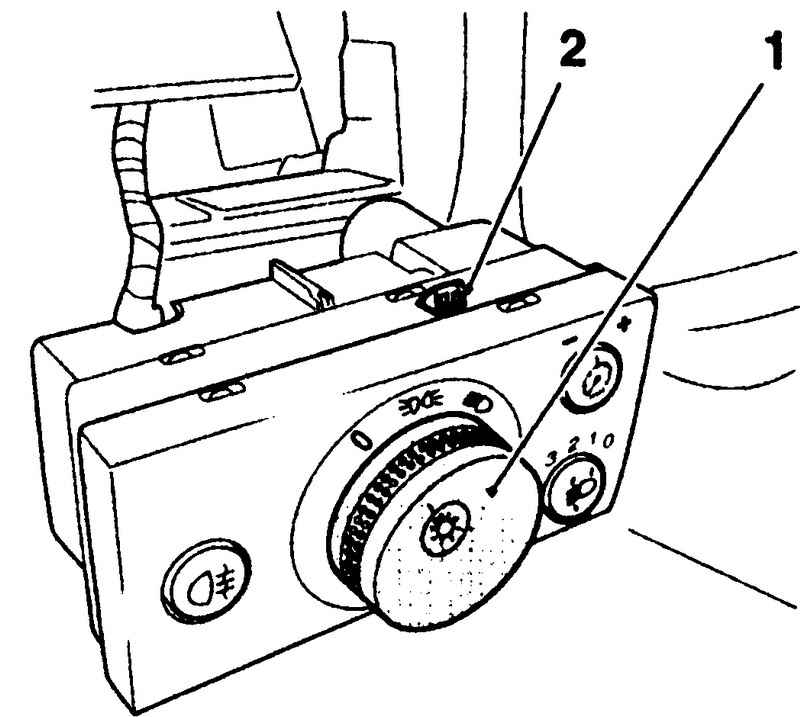

Рис. 7.21. Фиксатор панели переключателей перемещается вверх или вниз при поворачивании рукоятки поворотного переключателя: 1 – рукоятка; 2 – фиксатор


Нажмите на рукоятку поворотного переключателя и поворачивайте ее вправо, пока фиксатор панели переключателей полностью не опустится в углубление (рис. 7.21).
Удерживая рукоятку в таком положении, вставьте панель в посадочное гнездо, и поверните регулятор влево до фиксации панели.
Проверьте исправность функционирования переключателя во всех положениях и надежность крепления панели.
