7.3.13. Снятие и установка блока выключателей консольной секции панели приборов

ПРИМЕЧАНИЕ
В зависимости от комплектации в состав блока могут входить различные выключатели.

Снимите накладку консольной секции панели приборов с воздушными дефлекторами.

Снятие блока выключателей консольной секции панели приборов

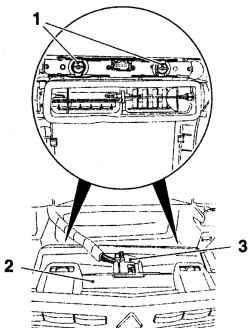

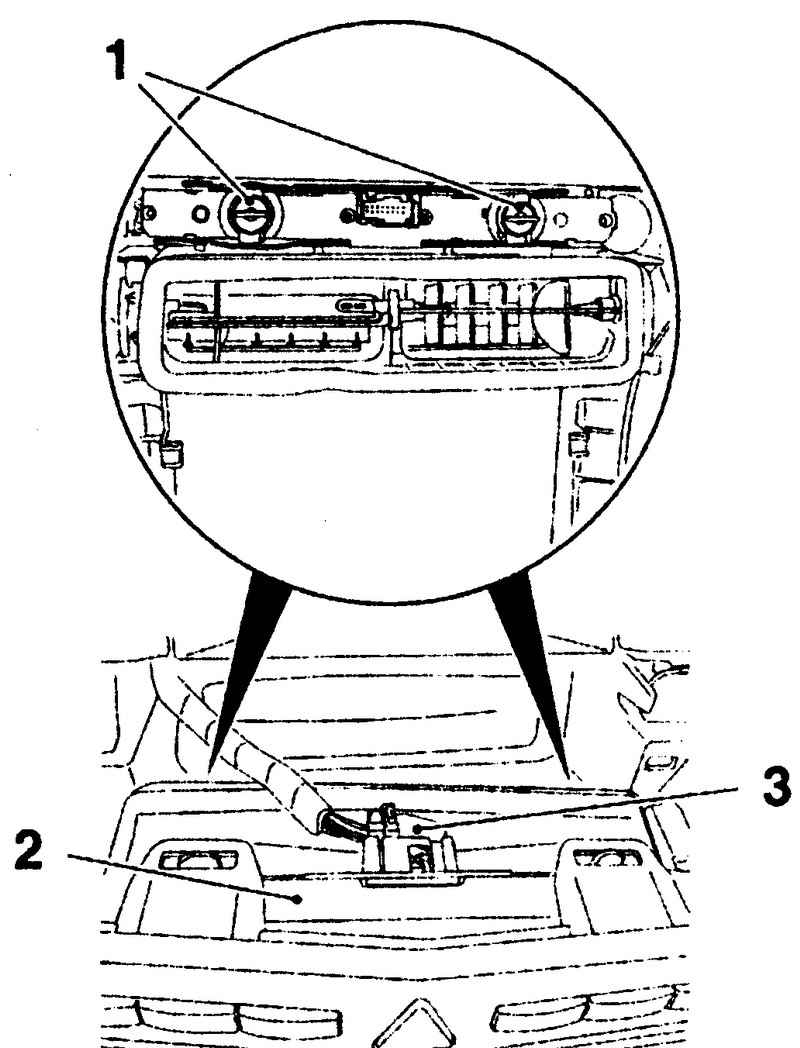

Рис. 7.23. Снятие блока выключателей консольной секции панели приборов: 1 – поворотные фиксаторы; 2 – блок выключателей; 3 – разъем электропроводки


Рассоедините разъем электропроводки с обратной стороны бока выключателей (рис. 7.23).
Поверните 2 фиксатора и отсоедините блок выключателей от накладки консольной секции.
Установка производится в порядке, обратном снятию.
