7.3.9. Снятие и установка комбинации приборов

ПРИМЕЧАНИЕ
Состояние всех компонентов, установленных в комбинацию, проверяется при помощи специального диагностического прибора. На основании этой проверки определяется необходимость замены комбинации приборов.

Отсоедините аккумуляторную батарею.
Снимите нижний кожух рулевой колонки.

Снятие комбинации приборов

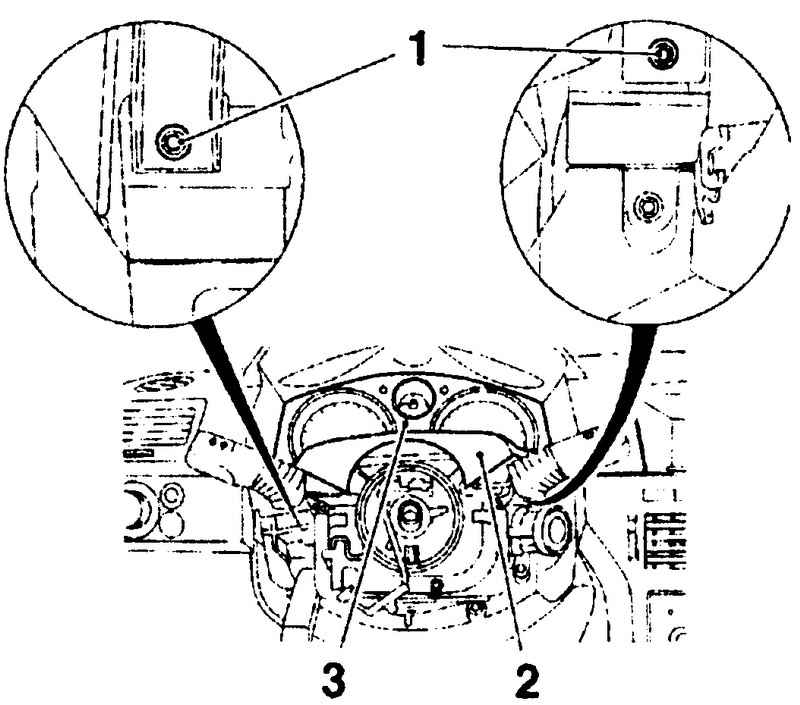

Рис. 7.18. Снятие комбинации приборов: 1 – болты; 2 – верхний кожух рулевой колонки; 3 – комбинация приборов


Выверните 2 болта крепления (рис. 7.18).
Снимите комбинацию приборов вместе с верхним кожухом рулевой колонки.
Рассоедините разъем электропроводки с обратной стороны комбинации приборов.
Отожмите 2 фиксатора и снимите верхний кожух рулевой колонки с комбинации приборов.
Установка производится в порядке, обратном снятию.
Включите зажигание и проверьте исправность функционирования контрольных ламп и других компонентов комбинации приборов.
