12.9. Снятие и установка задней ступичной сборки

Потребуются новые гайки крепления ступицы к продольному рычагу подвески.

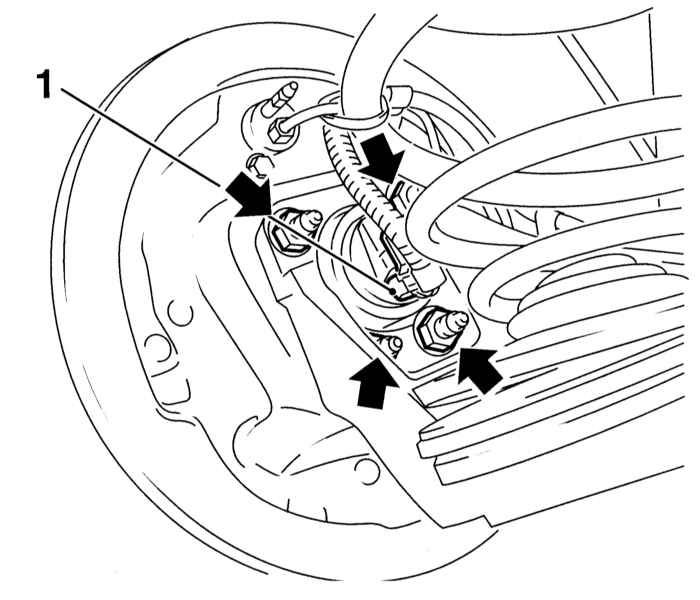

Гайки крепления ступичной сборки заднего колеса и электропроводка датчика ABS

Стрелки — Гайки крепления ступичной сборки заднего колеса

1 — электропроводка датчика ABS

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите задний тормозной барабан/ диск (см. Главу Тормозная система).
  2. На моделях, оборудованных ABS, высвободите электропроводку колесного датчика их фиксатора на тыльной стороне ступичной сборки (см. иллюстрацию Гайки крепления ступичной сборки заднего колеса и электропроводка датчика ABS).
  3. На моделях с барабанными задними тормозными механизмами подоприте тормозной щит снизу, на моделях с дисковыми механизмами подвяжите пластину основания тормозного суппорта к винтовой пружине задней подвески, - проследите, чтобы не нагружалась тормозная трубка.
  4. Придерживая заднюю ступицу, отдайте крепежные гайки с внутренней стороны продольного рычага (см. иллюстрацию Гайки крепления ступичной сборки заднего колеса и электропроводка датчика ABS). Снимите с рычага ступичную сборку, - обратите внимание, что направляющие штифты определяют однозначность посадки ступицы на рычаг. На моделях с дисковыми задними тормозными механизмами снимите пластину основания суппорта.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При соответствующей комплектации установите на продольный рычаг пластину основания суппорта, - проследите за правильностью совмещения посадочных отверстий.
  2. Установите ступичную сборку и закрепите ее новыми гайками. Затяните гайки с требуемым усилием, затем дотяните их на оговоренные в Спецификациях углы.
  3. При соответствующей комплектации верните на место электропроводку колесного датчика.
  4. Установите задний тормозной барабан/ диск (см. Главу Тормозная система). Проверьте исправность функционирования стояночного тормоза, в случае необходимости произведите регулировку его привода (см. Главу Тормозная система).
