13.20. Снятие и установка цилиндров замков передних дверей

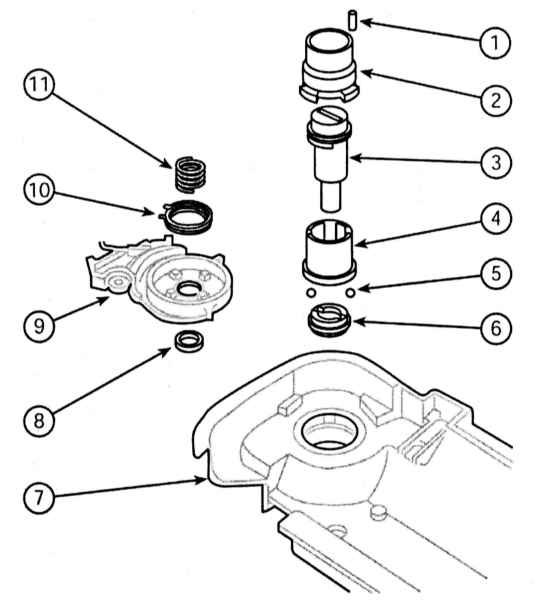

Детали установки цилиндра замка передней двери

1 — Штифт фиксирующей пружины
2 — Корпус
3 — Цилиндр замка
4 — Втулка
5 — Шарик
6 — Фиксатор

7 — Основание корпуса
8 — Стопорное кольцо
9 — Каретка с рычагом (версия с единым замком)
10 — Торсионная пружина
11 — Винтовая пружина


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите наружную ручку замка и основание ее корпуса (см. Снятие и установка наружной ручки двери).

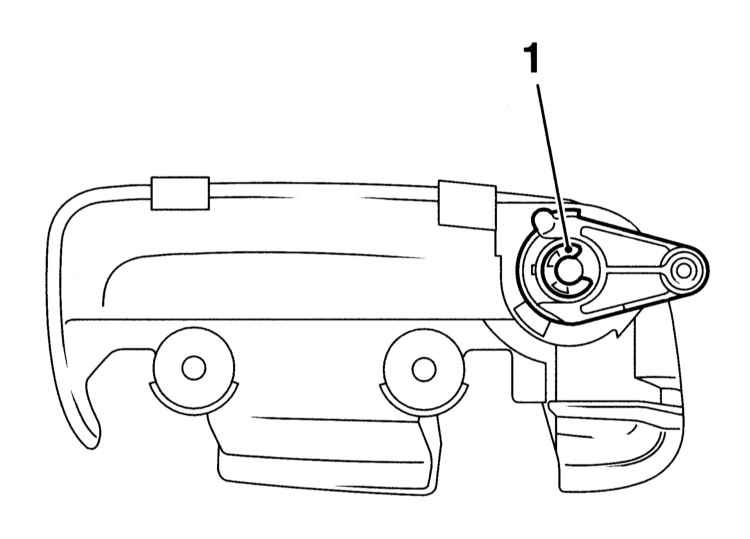

  1. Вставьте ключ в замок и снимите стопорное кольцо (1) с внутреннего торца цилиндра.
  1. Снимите с внутреннего торца цилиндра каретку и рычаг, - постарайтесь запомнить установочное положение компонентов. Также снимите торсионную и винтовую пружины (см. иллюстрацию Детали установки цилиндра замка передней двери).
  2. Краской пометьте положение корпуса цилиндра относительно пластины. При помощи выколотки диаметром 2.5 мм выбейте штифт фиксирующей пружины, - постарайтесь не повредить края отверстия.
  3. Снимите цилиндр замка, направляющую втулку, шарики и фиксатор.

Цилиндр замка заменяется в комплекте с фиксатором.

  1. Установка производится в обратном порядке, - не забудьте расчеканить штифт фиксирующей пружины.
