13.29. Снятие и установка компонентов двери задка

Телескопические стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Полностью откройте дверь задка и попросите помощника ее придержать.
  2. Поддев отверткой, отпустите пружинные фиксаторы и отсоедините стойки от дверных шарниров (см. иллюстрацию Детали установки двери задка (модели Хэтчбэк и Универсал)).
  3. Установка производится в обратном порядке.

Замок

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Открыв дверь, снимите нижнюю секцию панели обивки (см. Снятие и установка панелей внутренней отделки салона).

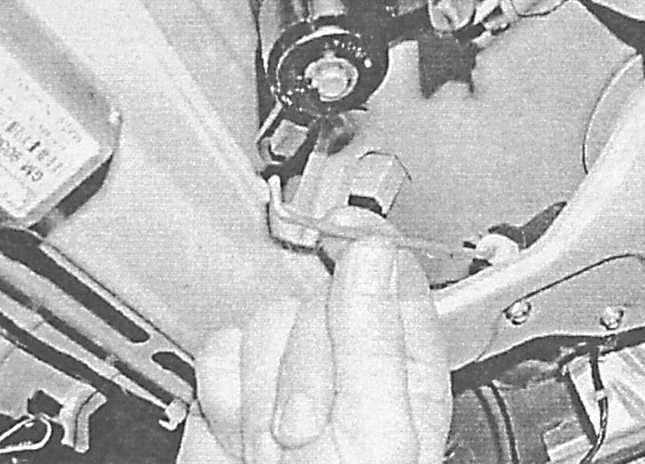

  2. Через отверстие во внутренней панели двери отпустите пластмассовый фиксатор и отсоедините тягу управления замком.

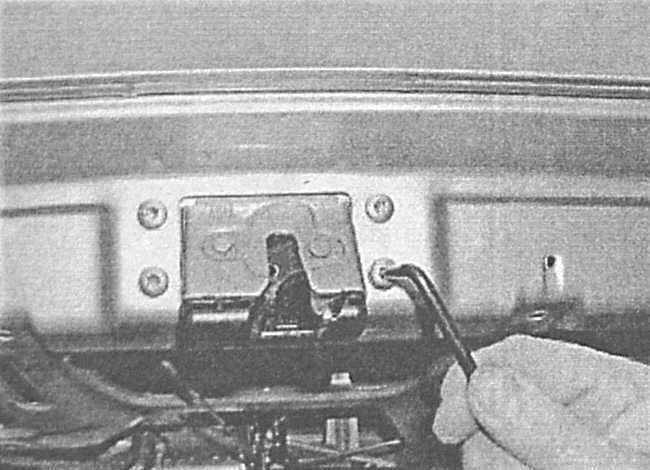

  1. Выверните крепежные винты и снимите замок.

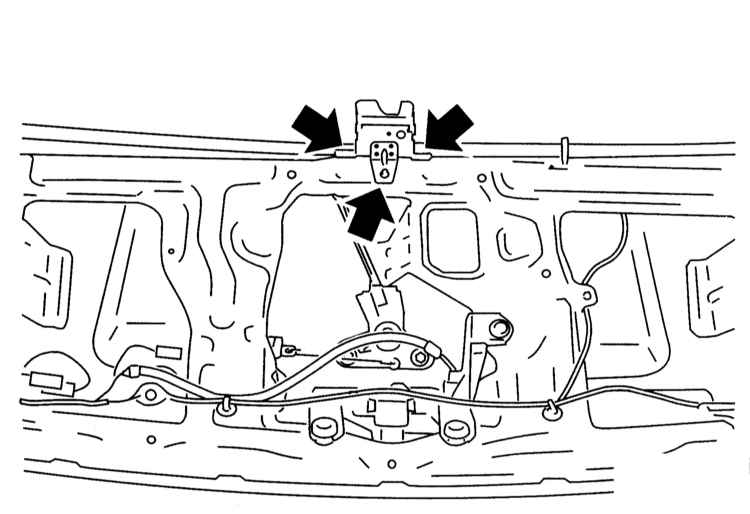

    A — Винты крепления замковой сборки (модели Astra)
    B — Винты крепления замковой сборки (модели Zafira)

A.

B.
  1. Установка производится в обратном порядке, - в случае необходимости подкорректируйте положение ударника.

Цилиндр замка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Открыв дверь, снимите нижнюю секцию панели обивки (см. Снятие и установка панелей внутренней отделки салона).
  1. Через отверстие во внутренней панели двери отпустите пластмассовый фиксатор и отсоедините тягу управления замком.

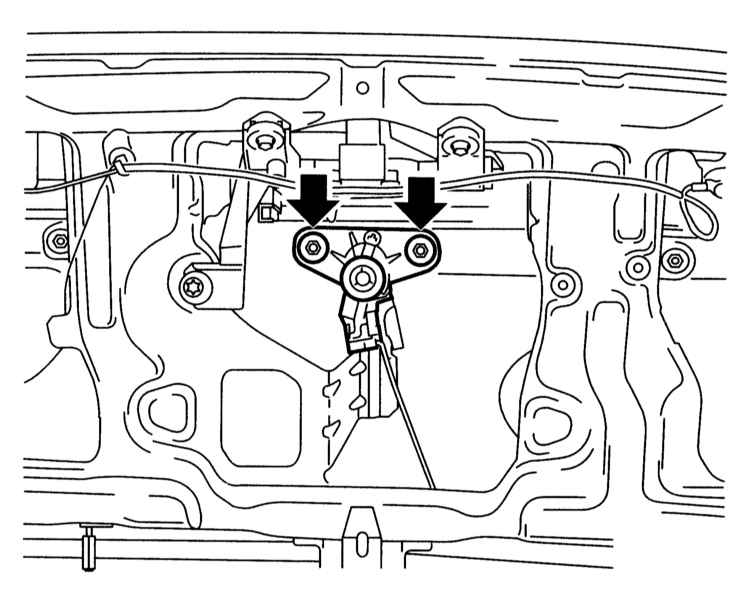

  1. Отдайте крепежные гайки и извлеките цилиндр замка из двери.
  1. Установка производится в обратном порядке.

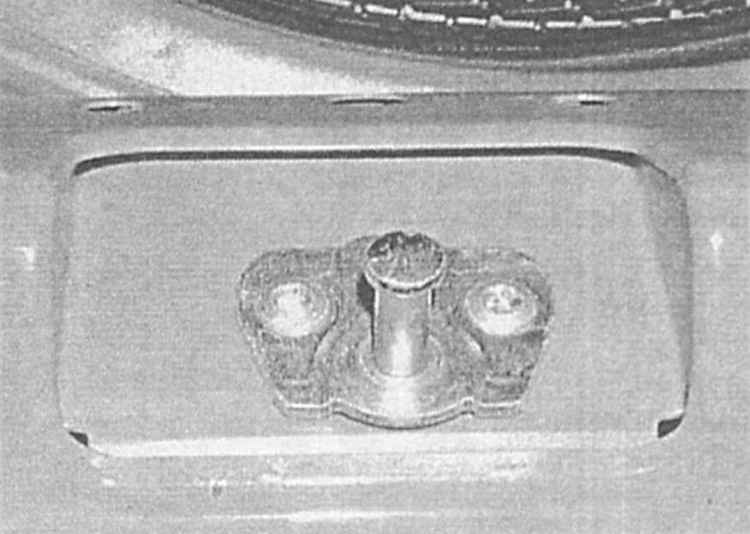

Ударник замка

Ударник замка привернут к нижней панели кузова.


 ПОРЯДОК ВЫПОЛНЕНИЯ

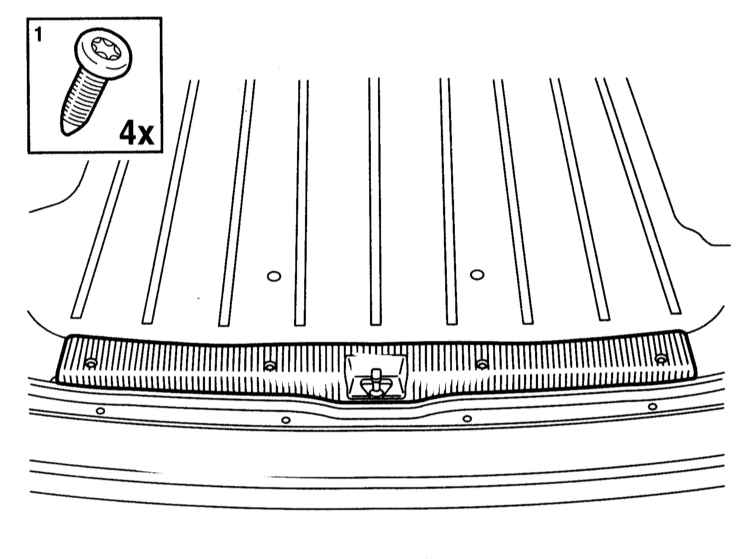

  1. В случае необходимости выверните крепежные винты и снимите заднюю декоративную панель с целью обеспечения доступа винтам крепления ударника.
  1. Перед снятием ударника обведите его маркером.
  2. Выверните крепежные винты и снимите ударник.
  3. Установка производится в обратном порядке. В случае необходимости отрегулируйте положение ударника.

Ручка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте дверь и снимите нижнюю секцию ее внутренней обивки (см. Снятие и установка панелей внутренней отделки салона).
  2. Отдайте две крепежных гайки и снимите ручку с двери.
  3. Установка производится в обратном порядке.
