13.30. Снятие и установка компонентов единого замка

Электронный блок управления

В блок вмонтирован датчик ударов. При замене блок следует запрограммировать при помощи специального оборудования на фирменной станции техобслуживания компании Opel.

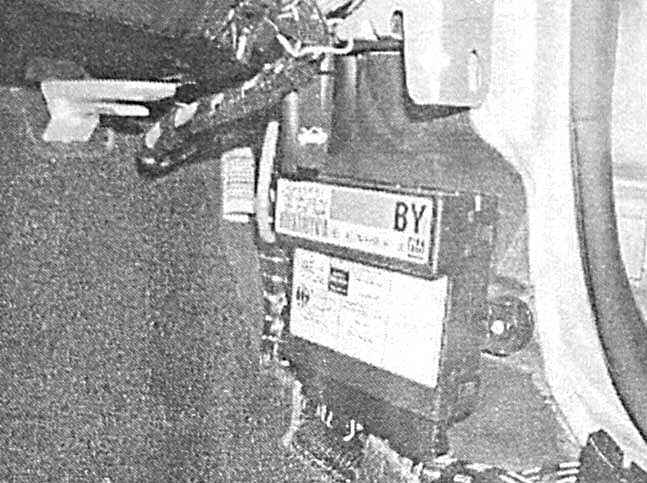

Блок управления установлен под декоративной накладкой порога правой передней двери.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Снимите боковую декоративную накладку порога правой передней двери (см. Снятие и установка панелей внутренней отделки салона).
  3. Рассоедините два контактных разъема электропроводки.
  1. Отдайте крепежные гайки (показаны стрелками) и снимите блок.
  1. Установка производится в обратном порядке.

Активаторы дверных замков

Активаторы встроены в замковые сборки, описание процедур снятия и установки – см. Снятие и установка дверных замков.

Активаторы замка крышки багажного отделения/ двери задка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите декоративную панель с внутренней стороны двери задка/крышки багажного отделения.
  2. На моделях Седан снимите крышку цилиндра замка.
  1. Отпустите пластмассовый фиксатор и отсоедините тягу управления активатора от замка.
  2. Отсоедините от активатора электропроводку.
  3. Выверните крепежные винты и снимите активатор с двери задка/ крышки багажного отделения.

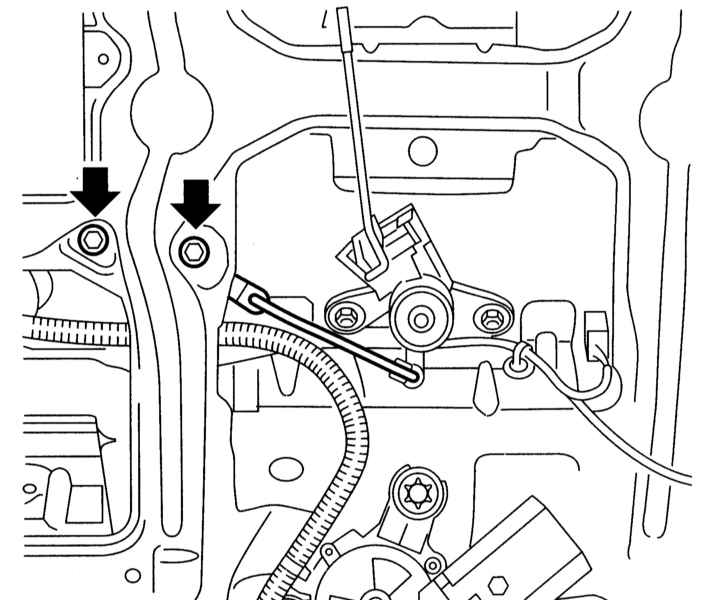

    Винты крепления активатора замка двери задка (справа видна тяга управления)

  1. Установка производится в обратном порядке.

Активатор замка дверцы лючка заливной горловины топливного бака (модели Седан и Хэтчбэк)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ковровое покрытие багажном отделении.
  2. Снимите заднюю декоративную панель (см. Снятие и установка панелей внутренней отделки салона).
  3. Отсоедините от активатора электропроводку.

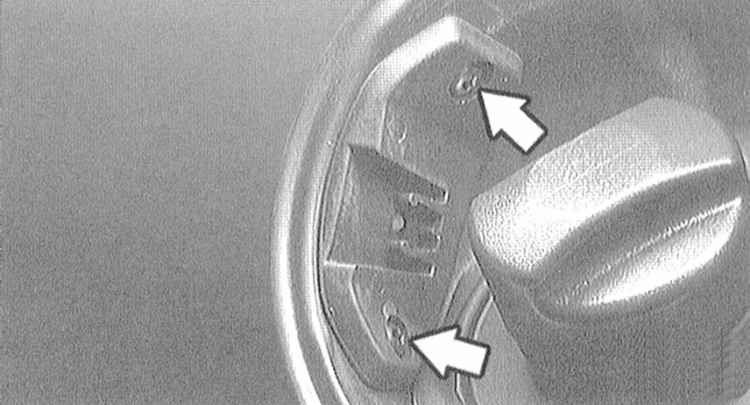

  1. Откройте крышку лючка заливной горловины, выверните крепежные винты (показаны стрелками).
  1. Cнимите активатор (1) с приводным элементом (2).
  1. Установка производится в обратном порядке.

Активатор замка дверцы лючка заливной горловины топливного бака (модели Универсал и Zafira)

 ПОРЯДОК ВЫПОЛНЕНИЯ

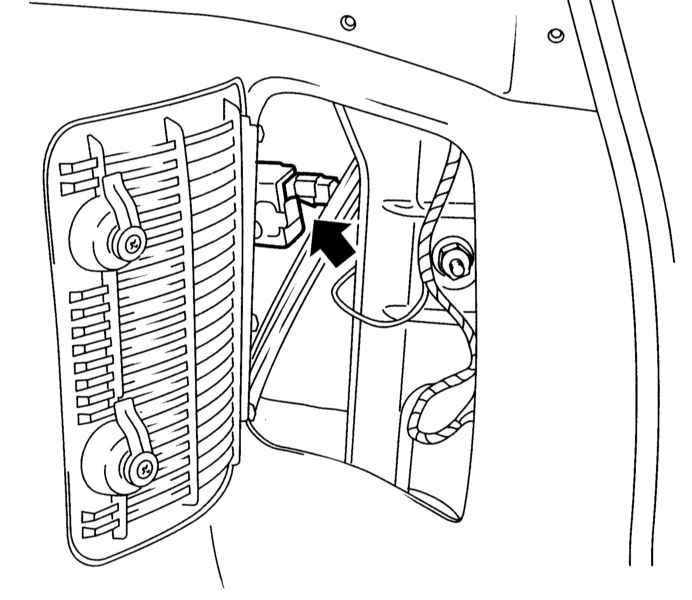

  1. В задней части багажного отделения отпустите пластмассовые фиксаторы и откройте крышку доступа к активатору.
  1. Отсоедините от активатора электропроводку.
  2. Откройте крышку лючка заливной горловины, выверните крепежные винты и снимите активатор.
  3. Установка производится в обратном порядке.
