14.11. Снятие и установка компонентов панели приборов

Новый многофункциональный после установки должен быть запрограммирован на фирменной станции техобслуживания Opel.

Многофункциональный дисплей

Модели Astra

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднюю пепельницу (см. Главу Кузов).
  2. Снимите с панели приборов крышку ящика для мелочей (см. Главу Кузов).
  3. Снимите магнитолу и ее монтажный короб (см. Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла).
  4. При соответствующей комплектации снимите блок навигации GPS.
  5. Снимите с накладки панели приборов панель управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха (см. Главу Системы охлаждения, отопления).
  6. Снимите с панели приборов дефлекторы центральных воздуховодов (см. Главу Системы охлаждения, отопления).

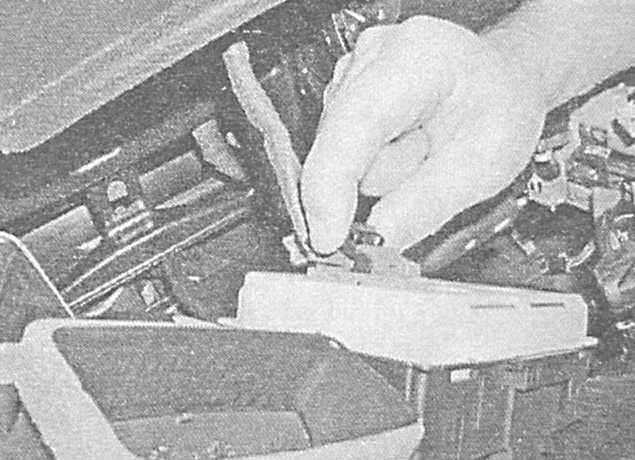

  7. Снимите декоративную накладку панели приборов и отсоедините электропроводку от многофункционального дисплея. Также рассоедините контактный разъем выключателя аварийной сигнализации (см. Снятие и установка выключателей).

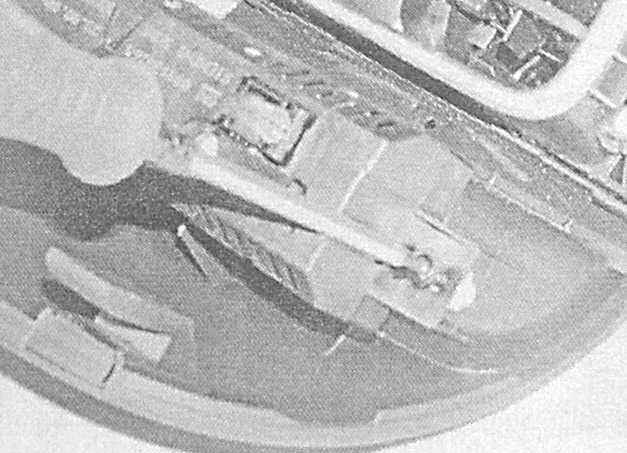

  1. С задней стороны накладки выверните крепежные винты.

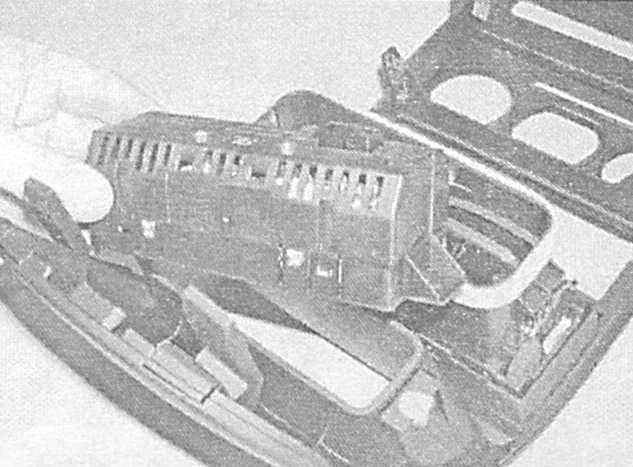

  1. Снимите блок многофункционального дисплея.
  1. Установка производится в обратном порядке.

Модели Zafira

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднюю пепельницу (см. Главу Кузов).
  2. Выверните два нижних крепежных винта и отделите от панели приборов панель управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха (см. Главу Системы охлаждения, отопления).
  3. Снимите выключатель аварийной сигнализации и отсоедините от него разъем электропроводки (см. Снятие и установка выключателей).
  4. Снимите панель управления функционированием систем отопления/ вентиляции/ кондиционирования воздуха.
  5. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление), - не забудьте предварительно отключить аккумуляторную батарею.
  6. Выверните крепежные винты и снимите секции кожуха рулевой колонки (см. Главу Подвеска и рулевое управление). Отведите вниз рукоятку рычага управления положением колонки.
  7. Отпустите крепеж и снимите с рулевой колонки подрулевые переключатели (см. Снятие и установка выключателей).
  8. Снимите радиоприемник (см. Проверка исправности функционирования и восстановительный ремонт обогревателя заднего стекла).
  9. Снимите переключатель управления функционированием осветительных приборов (см. Снятие и установка выключателей).
  10. Снимите с панели приборов крышку монтажного блока предохранителей.

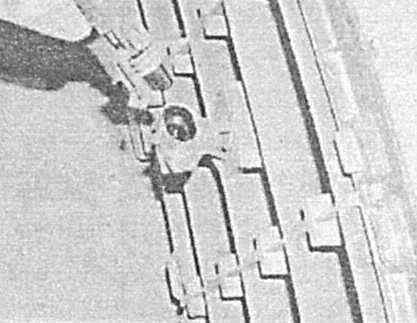

  11. Продев отвертку в паз решетки дефлектора бокового воздуховода, выверните крепежный винт и снимите дефлектор.
  12. Выверните винты крепления облицовки приборного щитка к панели приборов (три винта над щитком, по одному с обеих сторон рулевой колонки и по одному в нижних углах облицовочной рамки).
  1. Снимите облицовку приборного щитка с панели приборов, одновременно также сняв с направляющих переключатель управления функционированием осветительных приборов. Отсоедините электропроводку от блока многофункционального дисплея, затем отделите оставшиеся жгуты от облицовочной рамки обрамления.
  1. Снимите блок многофункционального дисплея с облицовочной панели.
  2. Установка производится в обратном порядке.

Датчик температуры наружного воздуха

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Открыв капот, отсоедините электропроводку от датчика, установленного внутри сборки переднего бампера.
  1. Поверните датчик и снимите его с бампера.
  1. Установка производится в обратном порядке.

Датчик температуры охлаждающей жидкости

См.Главу Системы охлаждения, отопления.

Датчик-выключатель уровня охлаждающей жидкости

Датчик-выключатель установлен в основании расширительного бачка системы охлаждения.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Частично слейте охлаждающую жидкость, пока не откроется датчик (см. Главу Системы охлаждения, отопления). Снимите расширительный бачок и отсоедините от датчика электропроводку.
  2. Перевернув бачок, отверткой освободите датчик.
  3. Установка производится в обратном порядке.

Датчик-выключатель уровня жидкости в резервуаре жидкости омывания стекол

Датчик-выключатель установлен слева под передним бампером.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите бампер (см. Главу Кузов).
  2. Отсоедините от расположенного резервуаре омывающей жидкости датчика электропроводку.
  3. Аккуратно снимите датчик с резервуара.
  4. Установка производится в обратном порядке.

Датчик-выключатель уровня масла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите поддон картера (см. Главу Двигатель).
  2. Снимите с поддона фиксирующее кольцо.
  3. Отделите от поддона контактный разъем датчика уровня масла.
  4. Выверните крепежные болты и снимите датчик с поддона в сборе с уплотнительным кольцом, - кольцо подлежит замене в обязательном порядке.
  5. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо. Описание процедуры установки поддона см. Главу Двигатель.
