14.18. Снятие и установка аудиосистемы / навигационного блока
|
Если установленная на
автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять
батарею удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие!
|
|
|
Потребуются два специальных
инструмента съемника DIN.
|
Автомагнитола
|
|

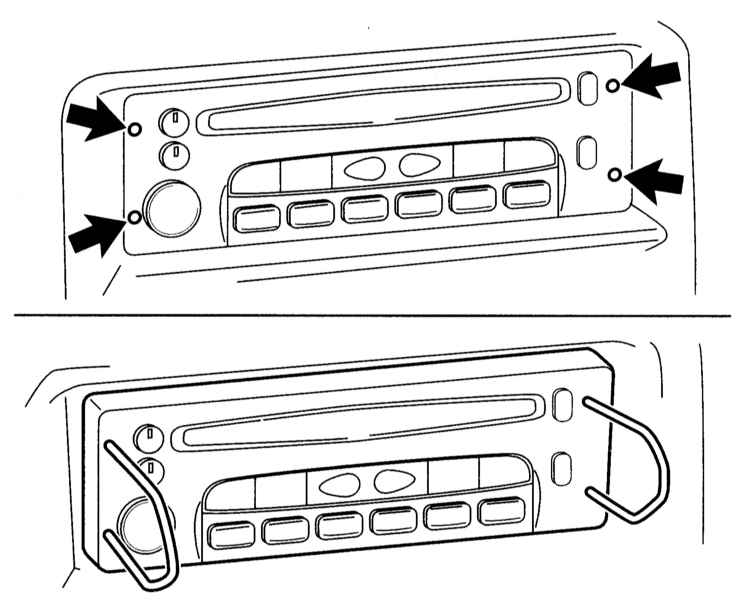

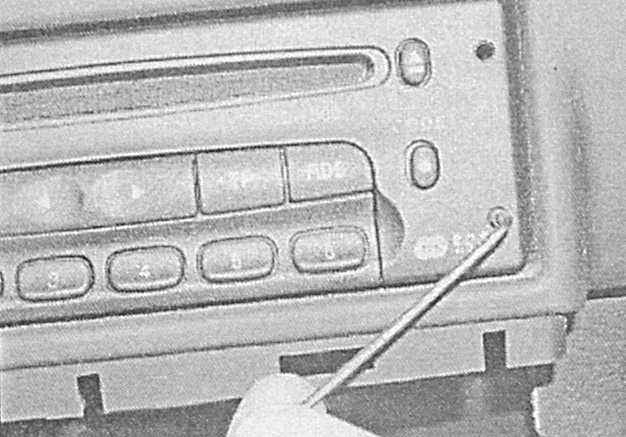

- Шестигранным прутковым ключом (Allen) выверните крепежные винты
в четырех углах панели управления автомагнитолы.
|
|

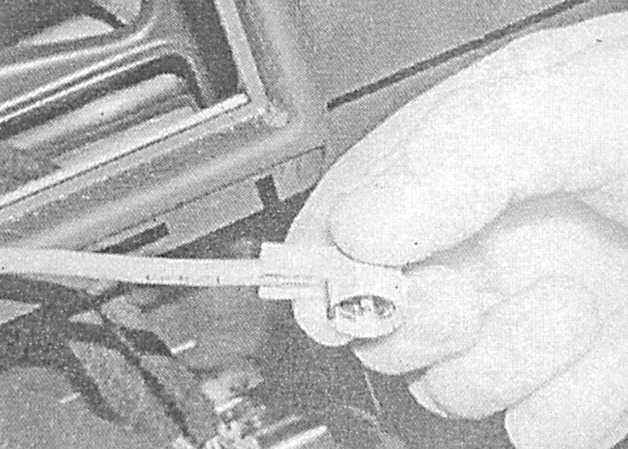

- Заправьте съемники DIN в отверстия из-под крепежных винтов,
- съемники должны защелкнуться во внутренних фиксаторов сборки.
|
|
- Разведите скобы съемников в стороны и аккуратно извлеките сборку
магнитолы из центральной секции панели приборов, - обратите внимание,
что контактные разъемы блока имеют быстроразъемную конструкцию.
|

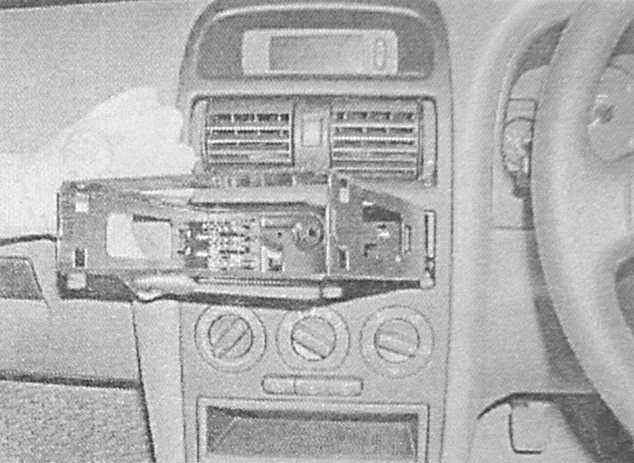

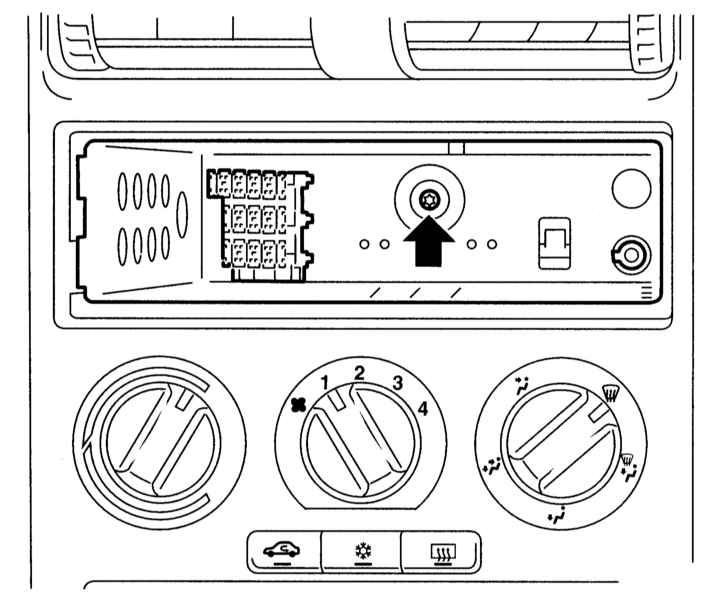

- Если требуется, выверните крепежный винт, отогните расположенные
по бокам стопорные язычки и извлеките из панели приборов монтажный

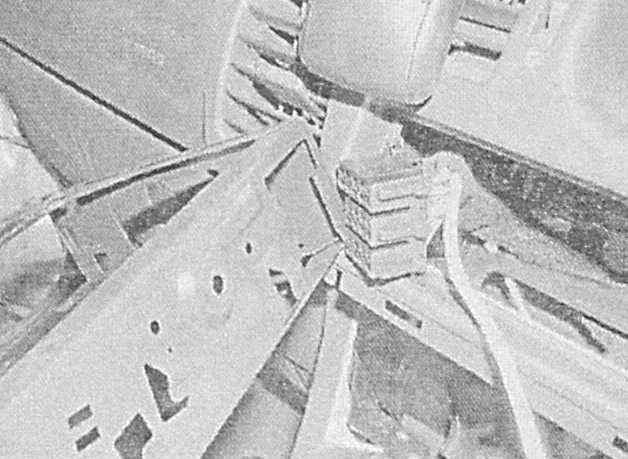

короб магнитолы. Рассоедините контактные разъемы электропроводки
и антенного кабеля в задней части монтажного короба.
|
A.
B.
C.
D.
|
- Установка производится в обратном порядке. Проследите за правильностью
подсоединения контактных разъемов. В заключение введите охранный
код ввода аудиосистемы в действие.
|
|
CD-проигрыватель
6
|
|
- Снимите вещевой ящик (см. Главу
Кузов).
- Отпустите крепеж и снимите проигрыватель в сборе с опорным кронштейном
с вещевого ящика, - проследите, чтобы была высвобождена электропроводка.
- Выверните крепежные винты и снимите проигрыватель с опорного
кронштейна.
- Установка производится в обратном порядке.
|
|
Система навигации
Тип NDCR 3000
|
|
- Нажмите кнопку фиксатора и снимите с навигационного блока панель
управления.
|
- Заправьте съемники DIN в специальные отверстия с обеих сторон
блока, - съемники должны защелкнуться во внутренних фиксаторов
сборки.
|
A.
B.
C.
D.
|
- Разведите скобы съемников в стороны и аккуратно извлеките навигационный
блок из панели приборов.
- Если требуется, выверните крепежные винты и извлеките из панели
приборов монтажный короб навигационного блока. Рассоедините контактные
разъемы электропроводки и антенного кабеля в задней части монтажного
короба.
- Установка производится в обратном порядке.
|
|
Прочие типы
Процедура аналогична приведенной выше (см.
Автомагнитола
).
Блок управления навигационной системы
Процедура аналогична приведенной выше (см.
CD-проигрыватель
).
|
