14.20. Снятие и установка громкоговорителей

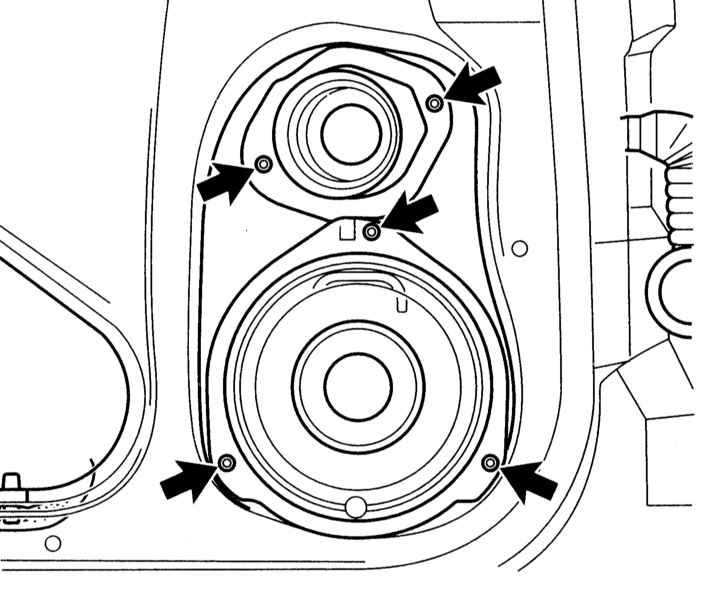

Винты крепления НЧ (нижний) и ВЧ (верхний) громкоговорителей передней двери (модели Zafira)

Низкочастотные громкоговорители передних дверей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель внутренней обивки двери (см. Главу Кузов).
  2. Выверните крепежные винты и снимите громкоговоритель с внутренней панели (см. иллюстрацию Винты крепления НЧ (нижний) и ВЧ (верхний) громкоговорителей передней двери (модели Zafira)).
  3. Отсоедините от громкоговорителя электропроводку.
  4. Установка производится в обратном порядке.

Высокочастотные громкоговорители передних дверей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях Astra аккуратно снимите треугольную декоративную накладку основания дверного зеркала заднего вида, затем снимите поролоновую прокладку. Отсоедините электропроводку и снимите громкоговоритель с накладки.
  2. На моделях Zafira ВЧ громкоговоритель может быть снять без предварительного демонтажа панели обивки, однако могут возникнуть проблемы с отсоединением электропроводки, края может оказаться чрезмерно короткой. Поддев маленькой отверткой, высвободите громкоговоритель из панели (см. иллюстрацию Винты крепления НЧ (нижний) и ВЧ (верхний) громкоговорителей передней двери (модели Zafira)), затем отсоедините от него электропроводку. Если длины провода не достаточно, придется снимать панель обивки (см. Главу Кузов).
  3. Установка производится в обратном порядке.

Низкочастотные громкоговорители задних дверей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель внутренней обивки двери (см. Главу Кузов).
  2. Выверните крепежные винты и снимите громкоговоритель с внутренней панели.
  3. Отсоедините от громкоговорителя электропроводку.
  4. Установка производится в обратном порядке.

Низкочастотные громкоговорители в панели задней боковой обивки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднюю боковую панель обивки салона (см. Главу Кузов).
  2. Выверните крепежные винты и снимите громкоговоритель с внутренней панели. Отсоедините электропроводку.
  3. Установка производится в обратном порядке.

Высокочастотные громкоговорители задних дверей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель внутренней обивки двери (см. Главу Кузов).
  1. ВЧ громкоговоритель крепится в декоративной накладке ручки задней двери посредством трех фиксаторов. Отпустите фиксаторы и снимите громкоговоритель с панели.
  1. Установка производится в обратном порядке.
