14.5. Снятие и установка выключателей

Замок зажигания/ блокировки рулевой колонки

Цилиндр замка блокировки рулевой колонки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление), - не забудьте предварительно отключить аккумуляторную батарею.

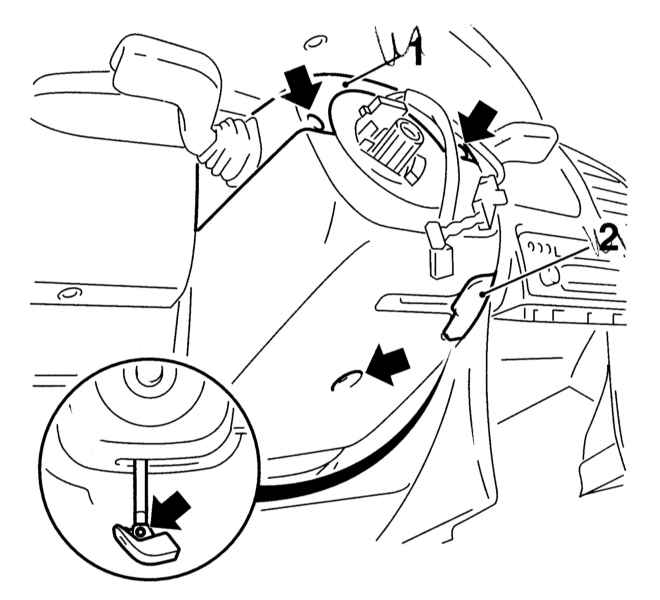

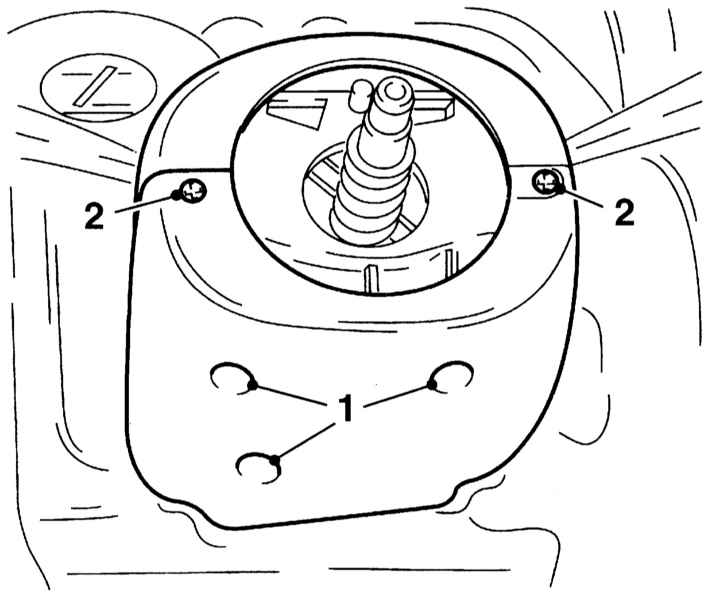

  1. Выверните крепежные винты и снимите секции кожуха рулевой колонки, снимите рукоятку рычага регулировки положения колонки.

    A — Винты крепления кожухов рулевой колонки (модели Astra)
    B — Винты крепления кожуха рулевой колонки (модели Zafira)

A.

B.
  1. Снимите с колонки правый подрулевой переключатель (см. ниже). В случае необходимости снимите с замка зажигания трансивер системы иммобилизации, отсоедините от трансивера электропроводку.
  2. Вставьте ключ зажигания и поверните его в положение I .

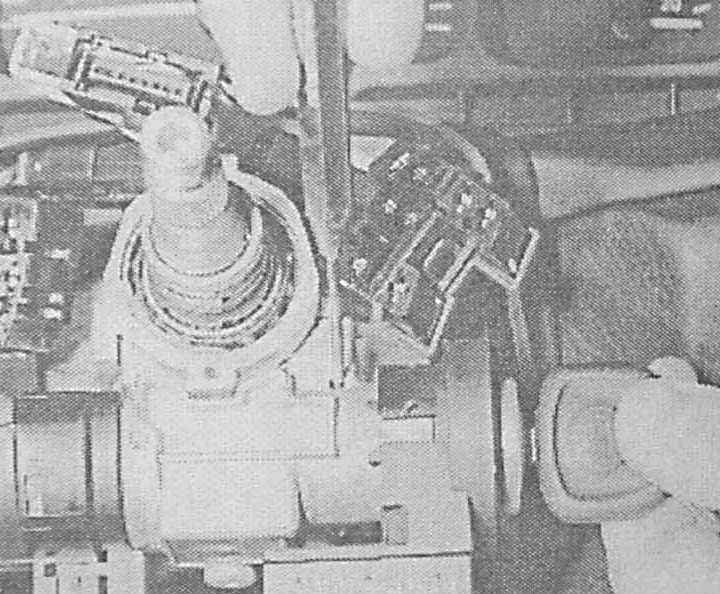

  1. Часовой отверткой или затупленным шилом отожмите фиксатор через отверстие в верхней части рулевой колонки и, потянув за ключ, извлеките цилиндр замка.
  1. Для установки цилиндра протолкните его в корпус замковой сборки до защелкивания фиксатора, затем поверните ключ в положение 0 и извлеките его. При заблокированной рулевой колонке выполнить установку цилиндра не удастся, в этом случае следует прежде отверткой отжать вниз блокировочный штифт в корпусе замка.

Выключатель зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите цилиндр замка (см. выше), либо вставьте в замок ключ и поверните его в положение 0 .

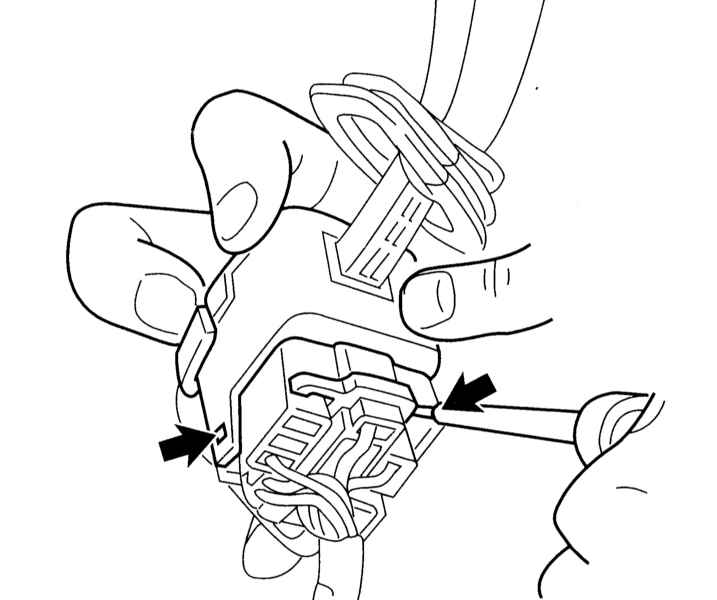

  2. Проденьте часовую отвертку в отверстие в донышке выключателя и отожмите внутренний фиксатор, затем, поддев второй отверткой, рассоедините контактный разъем электропроводки.
  3. Рассоединив разъем, отпустите крепеж и снимите выключатель зажигания (контактную группу).
  4. Установка производится в обратном порядке.

Подрулевые переключатели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снятие обоих подрулевых переключателей осуществляется по единой схеме.
  2. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление), - не забудьте предварительно отключить батарею.
  1. Отпустите крепеж рычага привода механизма регулировки положения рулевой колонки, выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки.

    A — Винты крепления кожухов рулевой колонки (модели Astra)
    B — Винты крепления кожуха рулевой колонки (модели Zafira)

A.

B.

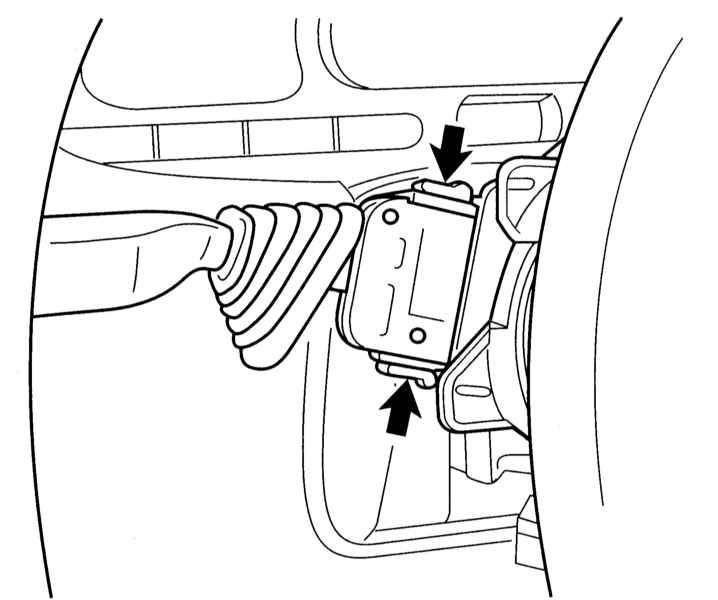

  1. Сожмите расположенные по краям сборки стопорные язычки и аккуратно отделите блок переключателей от рулевой колонки.
  1. Отсоедините электропроводку и снимите переключатель. При соответствующей комплектации отсоедините электропроводку от панели управления функционированием темпостата.
  1. Установка производится в обратном порядке.

Переключатели управления функционированием наружных осветительных приборов

 ПОРЯДОК ВЫПОЛНЕНИЯ

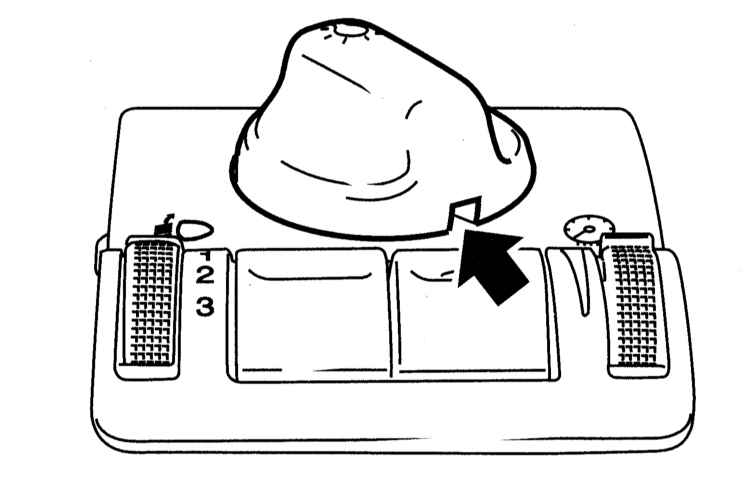

  1. Поддев маленькой отверткой, отпустите фиксаторы и снимите переключатель управления функционированием осветительных приборов.

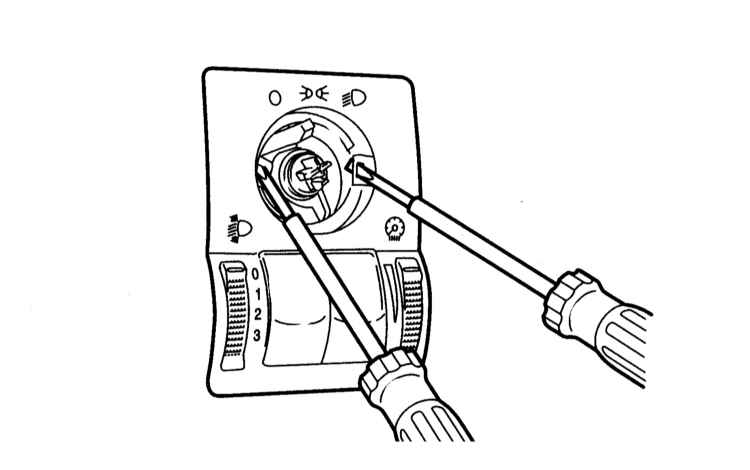

  1. Продев пару маленьких отверток в отверстие под установку переключателя, отпустите фиксаторы и снимите панель переключателей, - обратите внимание, что разъем электропроводки остается внутри панели приборов.
  1. В случае необходимости замените лампу подсветки (см. Раздел Замена ламп внутренних осветительных приборов).
  2. Установка производится в обратном порядке.

Выключатель аварийной сигнализации

 ПОРЯДОК ВЫПОЛНЕНИЯ

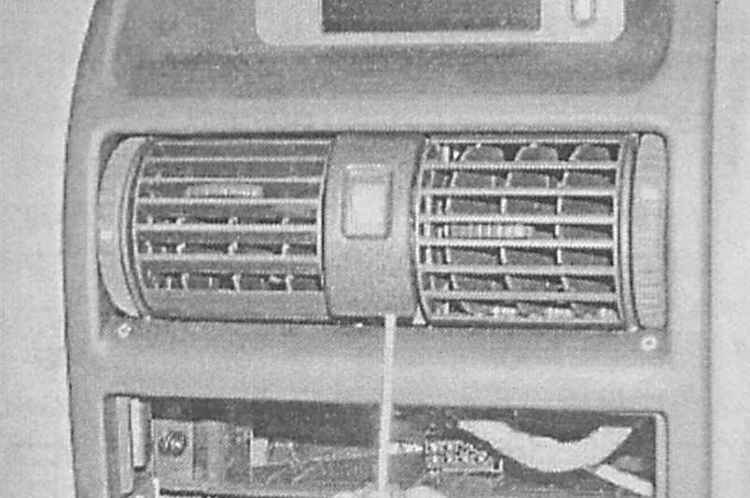

  1. Аккуратно поддев отверткой снимите облицовку кнопочного выключателя аварийной сигнализации.

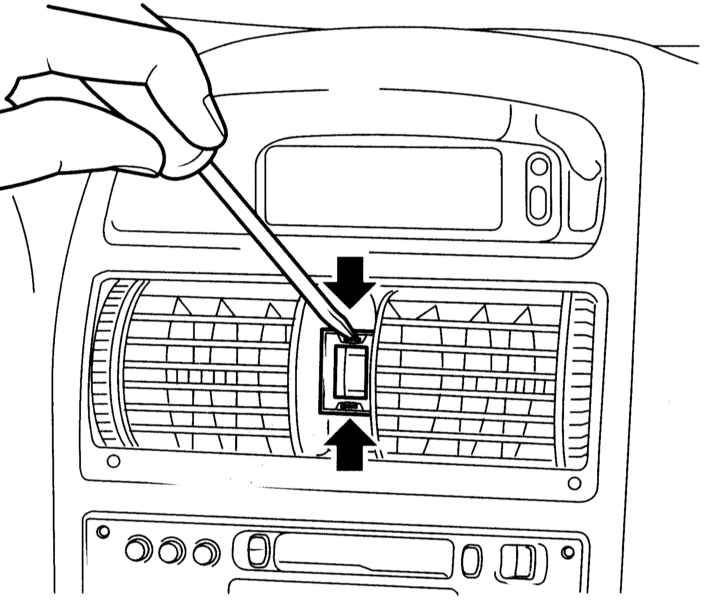

  1. Пропустив две отвертки в каналы по бокам кнопки, аккуратно высвободите из панели приборов.
  1. Установка производится в обратном порядке

Переключатель выбора скоростных режимов функционирования вентилятора отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите панель управления функционированием систем отопления/ вентиляции/ кондиционирования (см. Главу Системы охлаждения, отопления).
  2. Аккуратно поддев, снимите с панели поворотную рукоятку выбора скоростных режимов вентилятора.
  3. Отжав четыре фиксатора, выжмите переключатель с тыльной стороны панели.
  4. Установка производится в обратном порядке.

Датчики-выключатели стоп-сигналов и контрольной лампы взведения стояночного тормоза

См. Главу Тормозная система.

Датчики-выключатели освещения салона/ подсветки порогов при открывании дверей и освещения багажного отделения

 ПОРЯДОК ВЫПОЛНЕНИЯ

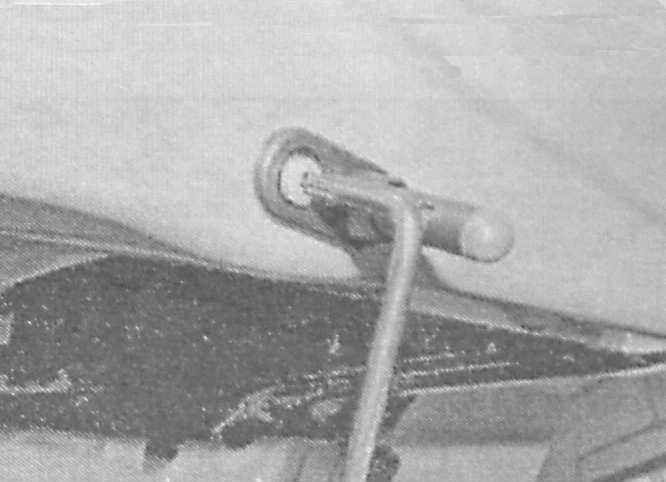

  1. Выверните крепежный винт и снимите датчик-выключатель.
  1. Отсоедините электропроводку и зафиксируйте жгут на стойке скотчем. При снятии датчика-выключателя двери задка проще сначала снять внутренние декоративные накладки и отсоединить от датчика-выключателя электропроводку.
  2. Проверьте надежность контакта крепежного винта с металлом кузова и датчиком-выключателем, - в случае необходимости зачистите пятно контакта.
  3. Установка производится в обратном порядке.

Переключатель управления функционированием электропривода верхнего люка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите передний салонный светильник (см. Раздел Замена ламп внутренних осветительных приборов).
  2. Выверните винты крепления к потолку панели управления функционированием электропривода верхнего люка.
  1. Снимите панель управления и отсоедините электропроводку от клавишного переключателя.

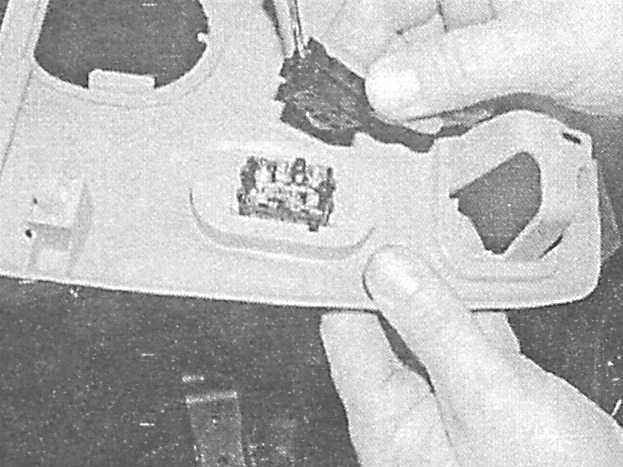

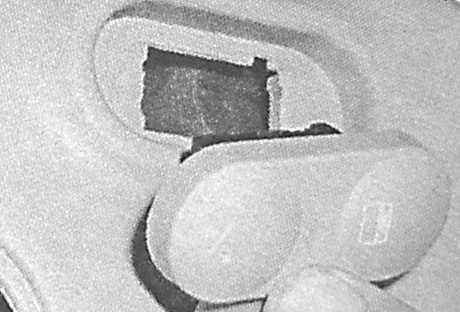

  1. Снимите с панели переключатель.
  1. Установка производится в обратном порядке.
