4.6.6. Снятие и установка натяжителей цепей привода ГРМ (двигатели 2.0 л)
|
Не проворачивайте двигатель
при снятых натяжителях цепей!
|
Натяжитель верхней цепи
Снятие
|
|
- Снимите корпус воздухоочистителя (см. Главу
Системы
питания и выпуска).
- Подоприте двигатель тележечным домкратом, — с целью распределения
нагрузки проложите между головкой домкрата и поддоном картера

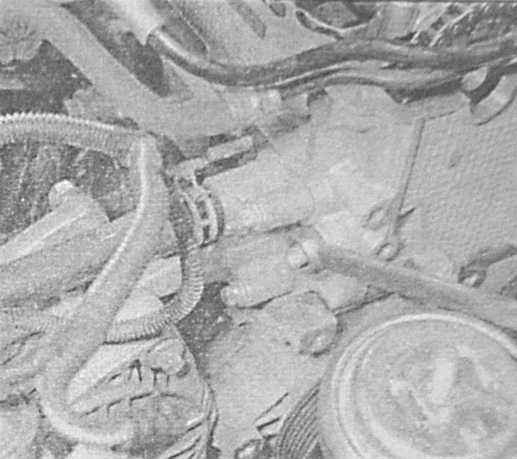

деревянный брусок. Выверните болты крепления опоры подвески силового
агрегата к головке цилиндров.
|

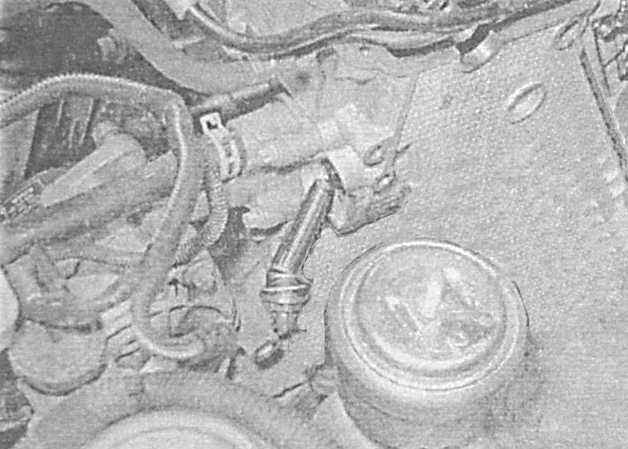

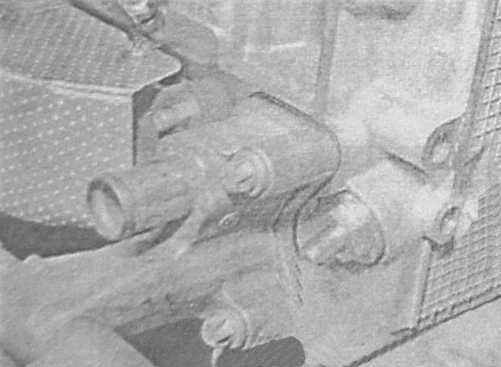

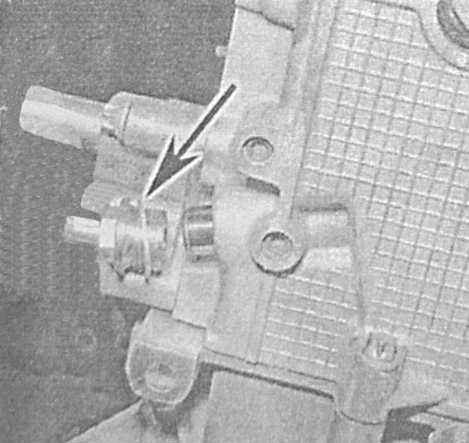

- Выверните колпачок нижнего натяжителя из задней части крышки.
|
|
- Cнимите плунжер натяжителя, — постарайтесь запомнить установочное
положение компонентов. Снимите с колпачка уплотнительное кольцо,
- при установке уплотнительное кольцо подлежит замене в обязательном
порядке.
|
|
- Осмотрите плунжер натяжителя на наличие признаков износа и повреждений.
В случае необходимости произведите замену.
|
|
Установка
Натяжитель нижней цепи
Снятие
|
|
- Взведите стояночный тормоз, поддомкратьте передок автомобиля
и установите его на подпорки. При соответствующей комплектации
снимите защиту картера.
|

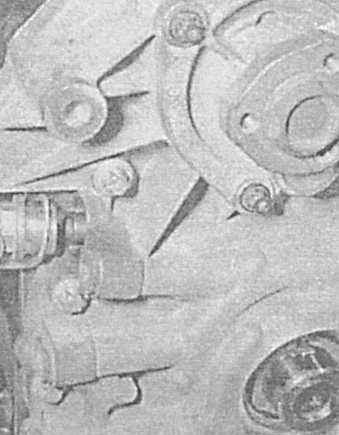

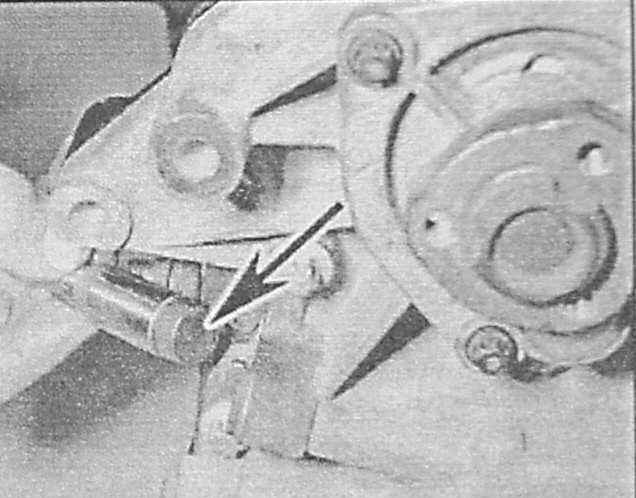

- Выверните колпачок нижнего натяжителя из задней части крышки.
|
|

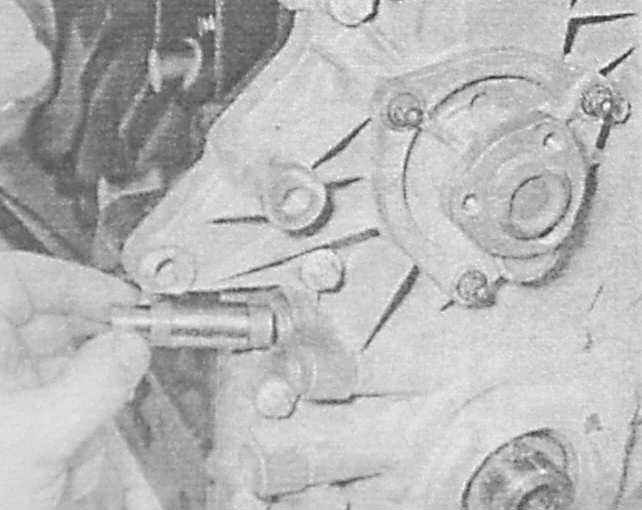

- Cнимите плунжер натяжителя, — постарайтесь запомнить установочное
положение компонентов. Снимите с колпачка уплотнительное кольцо,
— при установке уплотнительное кольцо подлежит замене в обязательном
порядке.
|
|
- Осмотрите плунжер натяжителя на наличие признаков повреждений
и чрезмерного износа. В случае необходимости произведите замену.
|
|
Установка
|
|
- Смажьте плунжер натяжителя чистым двигательным маслом и вставьте
его в крышку привода ГРМ глухим концом в сторону цепи.
|
|
- Установите новое уплотнительное кольцо на колпачок и наверните
колпачок на крышку, затянув его с требуемым усилием.
|
|
|
При установке
нового натяжителя ослабьте его, полностью, до щелчка утопив
центральный стержень колпачка, — теперь стержень натяжителя
должен свободно утапливаться и плавно возвращаться в исходное
положение.
|
|
- Установите на место защиту картера и опустите автомобиль на
землю.
|
|
Башмаки натяжителей верхней и нижней цепей
Замена башмаков производится в случае выявления признаков повреждений или чрезмерного
износа, — см.
Снятие и установка крышки привода ГРМ.
|
