7.3.4. Снятие и установка компонентов системы преднакала

Модуль управления подогревом

Двигатели 1.7 л и 2.0 л с низконапорным турбонаддувом

Модуль установлен в двигательном отсеке, на левой стороне опорного кронштейна аккумуляторной батареи.

 ПОРЯДОК ВЫПОЛНЕНИЯ

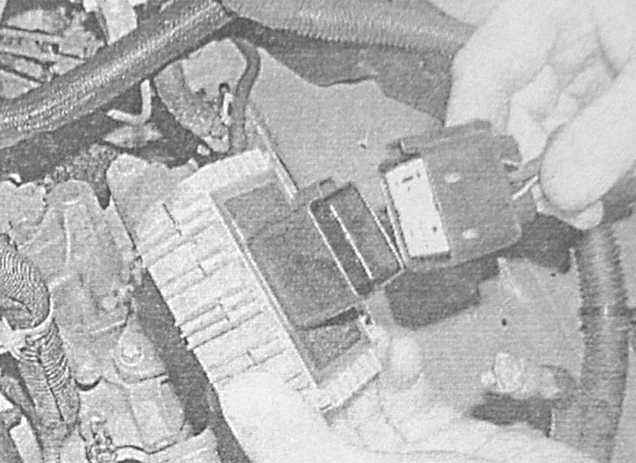

  1. Отсоедините отрицательный провод от батареи.
  2. Поднимите модуль вверх и снимите с опорного кронштейна батареи.
  1. Отсоедините электропроводку от основания модуля и извлеките последний из двигательного отсека.
  1. Установка производится в обратном порядке.

Двигатели 2.0 л с высоконапорным турбонаддувом

Работа системы контролируется системой управления двигателя, описание процедур снятия компонентов системы приведены в Главе Системы питания и выпуска.

Датчик температуры охлаждающей жидкости

См. Проверка исправности функционирования, снятие и установка электрических компонентов цепи управления системы охлаждения двигателя.

Нагревательный элемент топливного фильтра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Перед началом работ проведите маркетинг наличия в продажи необходимых запасных частей. Снимите топливный фильтр (см. Главу Текущее обслуживание), в случае повреждения произведите замену.
  2. Отсоедините отрицательный провод от батареи, затем отсоедините электропроводку от нагревательного элемента.
  3. Выверните центральный болт и снимите нагревательный элемент с корпуса фильтра, - уплотнительное кольцо подлежит замене в обязательном порядке.
  4. Посадите на выступ нагревательного элемента новое уплотнительное кольцо. Установите элемент на корпус фильтра, вверните и надежно затяните крепежный болт.
  5. Подсоедините отрицательный провод к батарее. Установите фильтр на свое штатное место (см. Главу Текущее обслуживание).

Термочувствительный датчик-выключатель нагревательного элемента топливного фильтра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Перед началом работ проведите маркетинг наличия в продажи необходимых запасных частей. Отсоедините отрицательный провод от батареи, затем отсоедините электропроводку от ввернутого в корпус топливного фильтра датчика-выключателя.
  2. Заведите под фильтр сливную емкость, либо уложите ветошь для сбора проливаемого топлива. Выверните датчик-выключатель, - сразу же закупорьте отверстие под его установку подходящей заглушкой. Снимите датчика-выключателя уплотнительные кольца, - при сборке кольца подлежат замене в обязательном порядке.
  3. Посадите в канавки датчика-выключателя новые уплотнительные кольца. Вверните датчик-выключатель в корпус топливного фильтра и надежно его затяните. Восстановите исходное подсоединение электропроводки.
  4. Подсоедините отрицательный провод к батарее.

Реле и предохранители

Снятие и установка

Реле и предохранители находятся в установленном в двигательном отсеке монтажном блоке, - см. Главу Бортовое электрооборудование.

Проверка

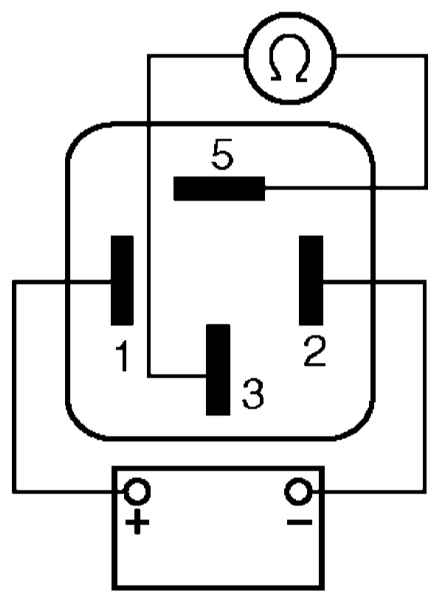

Проверка при отсоединенном реле

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите реле. Контакты 3 и 5 должны быть разомкнуты при подаче питания в 12 В на клеммы 1 ( ) и 2 (-) реле, - не перепутайте полярность подключения источника питания!

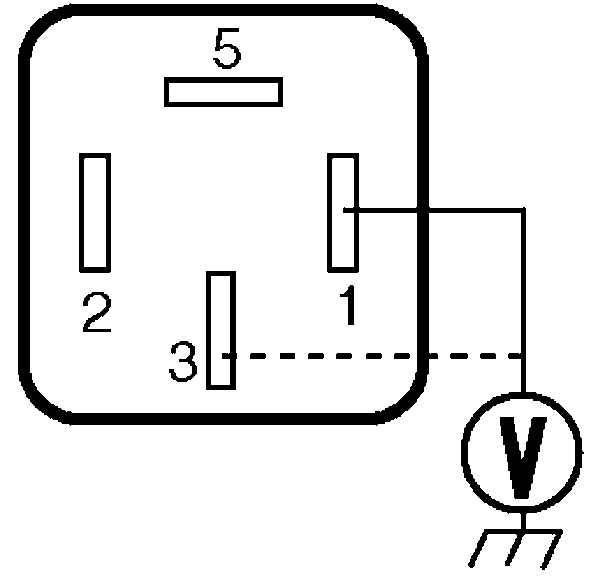

Проверка при подключенном реле

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При выключенном зажигании на клемме 3 должно присутствовать напряжение 11—14 В, при включенном зажигании то же напряжение должно присутствовать на клемме 1.
