13.34. Снятие и установка заднего сиденьяМодель Corsa
|
|

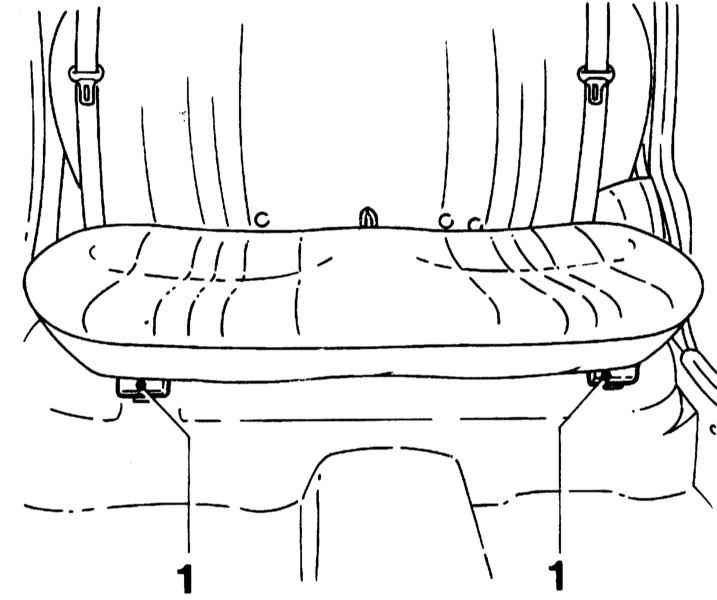

- Снимите крышки (1) петель сиденья.
Крышки петель сиденья
- Отсоедините обе планки петель и снимите заднее сиденье.

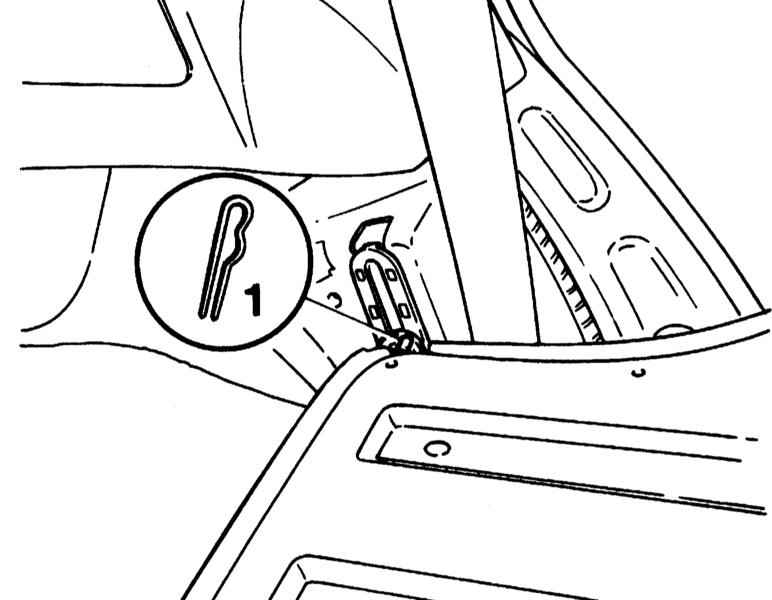

- Откиньте вперед заднее сиденье и выньте справа и слева от его направляющей предохранительные шпильки (1).
Предохранительные шпильки

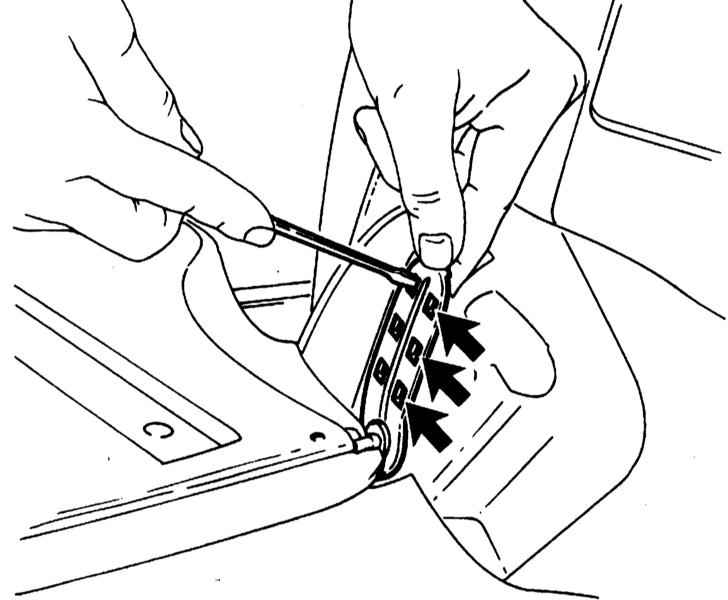

- Освободите отверткой фиксаторы на левой и правой направляющих сиденья и выньте направляющие из отверстия в кузове.
Отсоединение фиксатора
- Выньте спинку сиденья из направляющей из багажного отделения.
|
|
Составная спинка заднего сиденья (модели с 03.1993 по 08.1995 г. вып.)
|
|

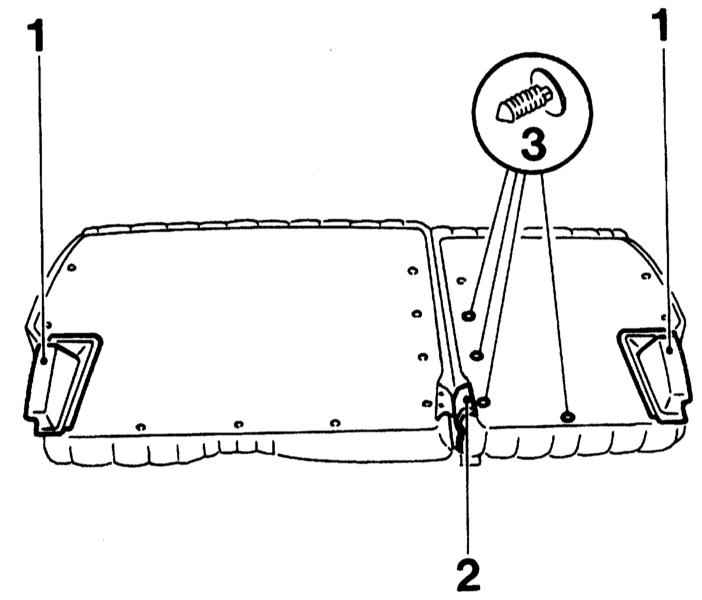

- Снимите накладку (1) спинки заднего сиденья с левой и правой стороны. Снимите обивку в районе петель (2), освободив фиксаторы (3).
Накладки (1), петли (2) и фиксаторы (3) спинки заднего сиденья

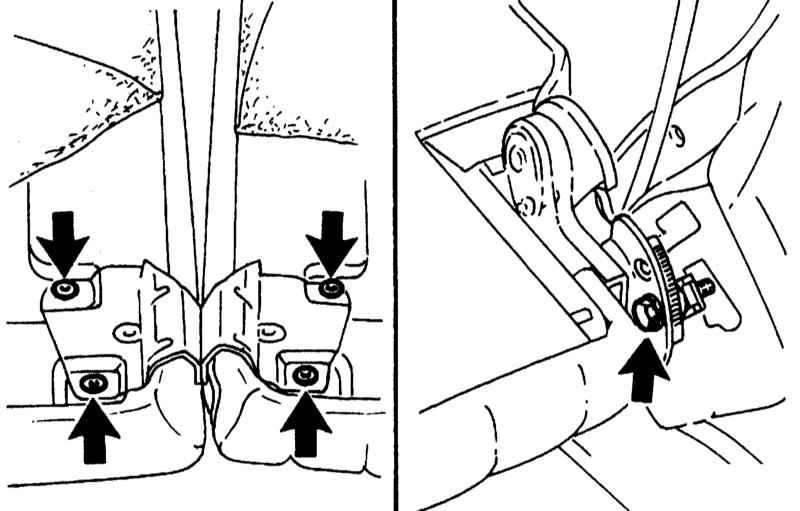

- Выверните винты крепления левой, правой и центральной петлей и выньте спинку сиденья.
Винты крепления петлей
- Установка выполняется в последовательности, обратной снятию. Болты крепления затяните с усилием
20 Нм.
|
|
Составная спинка заднего сиденья (модели с 05.1995 г. вып.)
|
|
- Снимите крышку багажного отделения.
- Откиньте вперед половину спинки сиденья.
- Выверните винты крепления боковой накладки и петель к кожуху колесной арки.
- Откиньте назад половину спинки, отсоедините ее от средней опоры и выньте.
- Аналогичным образом поступите с другой половиной спинки.
- Установка выполняется в последовательности, обратной снятию. Болты крепления к средней опоре затяните с усилием
20 Нм, а к кожуху колесной арки - с усилием
30 Нм.
|
|
Модель Tigra
|
|

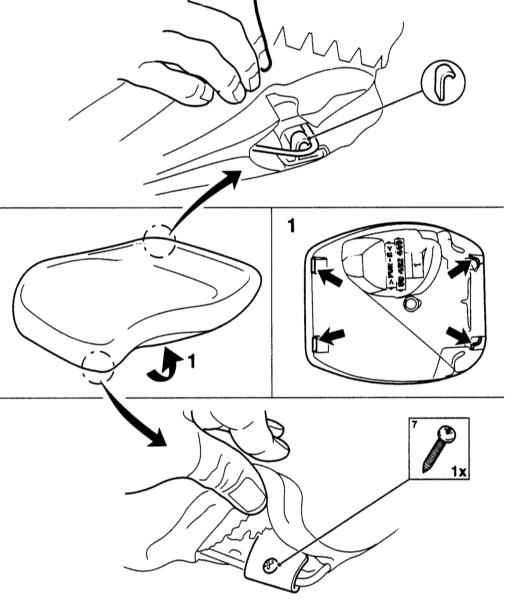

- Выверните болты крепления передних держателей подушки сиденья справа и слева. Высвободите каркас из держателей.
Болты крепления держателей подушки сиденья
- Высвободите каркас из задних держателей подушки сиденья справа и слева. Снимите подушку сиденья.

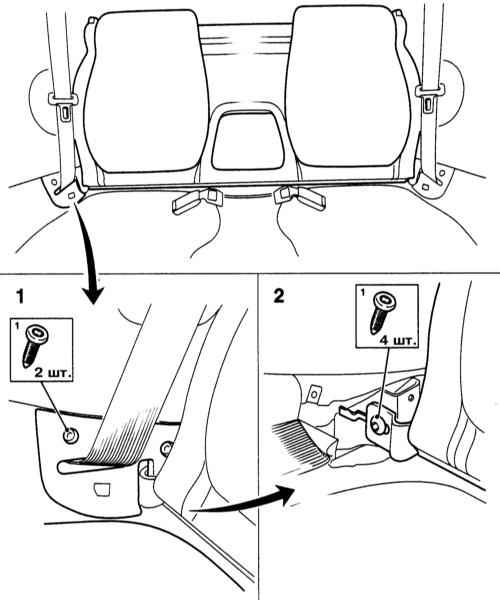

- Отсоедините с обеих сторон пластину направляющей ремня безопасности (1). С двух сторон снимите держатель (2) Снимите спинку заднего сиденья.
Пластина направляющей (1) и держатель (2) ремня безопасности
- Установите в держатели подушку сиденья. Закрепите передние держатели.
- Затяните болты спинки сиденья с усилием
30 Нм.
|
|
|
