14.16. Регулировка фар

Для безопасности дорожного движения большое значение имеет правильная регулировка фар. Точная регулировка фар возможна только с применением специального прибора. Долее описывается только расположение элементов регулировки фар условия выполнения правильной регулировки.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте давление накачки шин и при необходимости откорректируйте его.
  2. Нагрузите автомобиль массой 70 кг (один человек) в центре заднего сиденья.
  3. Заполните топливный бак.
  4. Установите автомобиль на ровной площадке.
  5. Нажмите несколько раз на передок автомобиля, чтобы передняя подвеска заняла свое рабочее положение.
  6. Установите регулятор дальности света фар на панели приборов в положение «0».
  7. Фары регулируются при включенном ближнем свете. Наклон пучка света для обычных фар составляет 1.2%, т.е. 12 см на 10 м длины. Граница света и тени слева от точки регулировки, отмеченной крестиком , должна проходить горизонтально по линии регулировки.

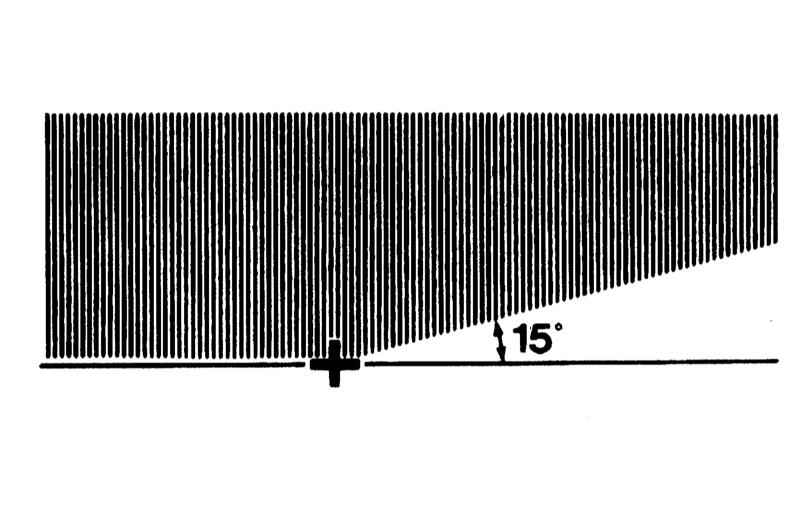

Правильное положение границы света и тени

  1. При боковой регулировке граница света и тени должна проходить горизонтально до крестика и идти под углом 15 град. вправо вверх.
  2. Доступ к регулировочным винтам осуществляется из двигательного отсека. Поверните соответствующим образом рукой или крестообразной отверткой регулировочные винты (А) и/или (В).

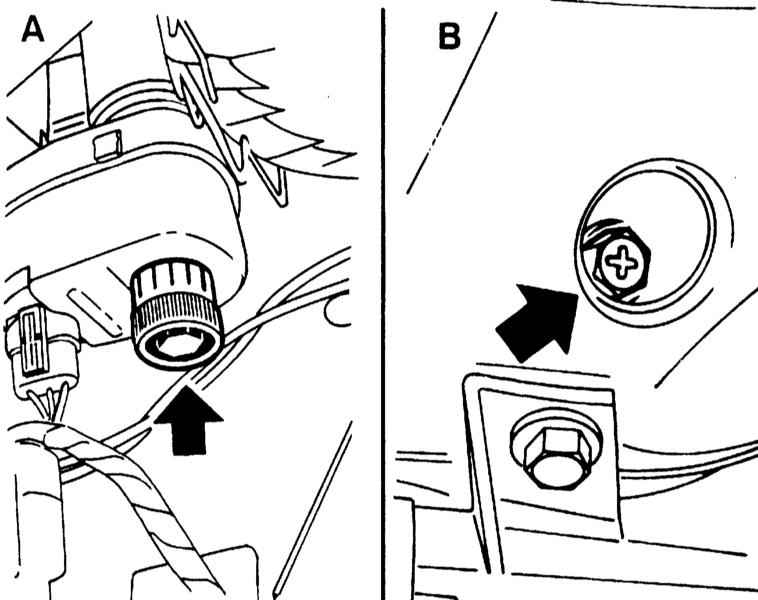

Регулировочные винты
A — Регулировка по высоте
B — Регулировка по горизонтали

  1. Отклонение пучка света противотуманной фары должно составлять 20 см на 10 м длины. Регулировка осуществляется поворотом регулировочного винта.

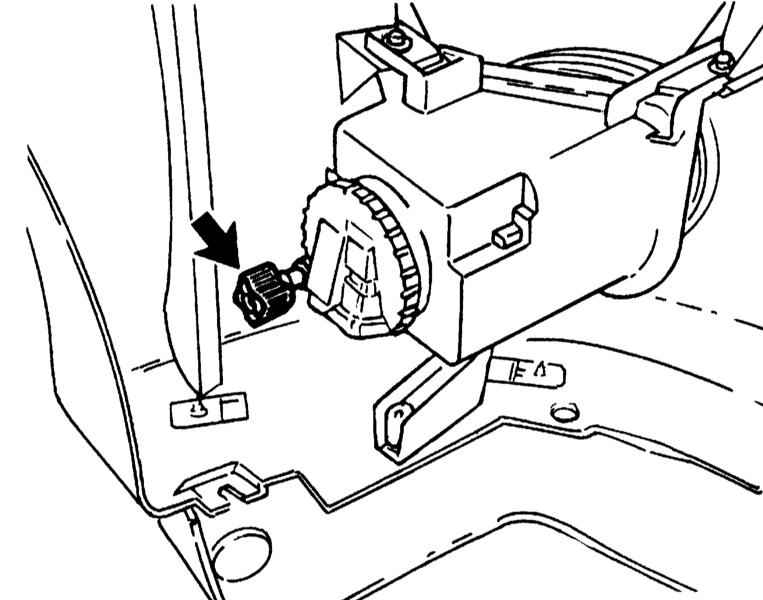

Винт регулировки противотуманной фары
