14.20. Снятие и установка измерительных приборов и указателей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите комбинацию приборов.
  2. Выньте штифт счетчика дневного пробега.

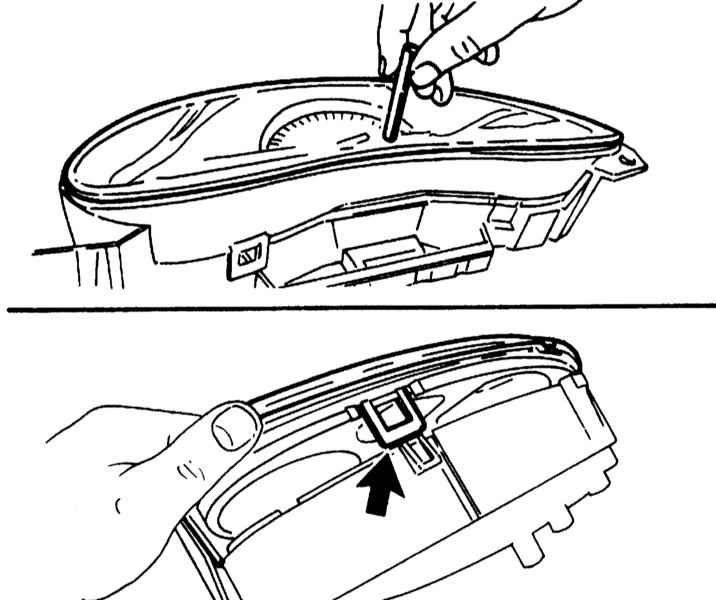

Штифт счетчика дневного пробега

  1. Приподнимите планки (стрелки) и снимите крышку.

Указатель запаса топлива и указатель температуры

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отдайте две гайки крепления (на моделях с 02.1994 г. вып. - 4 гайки).

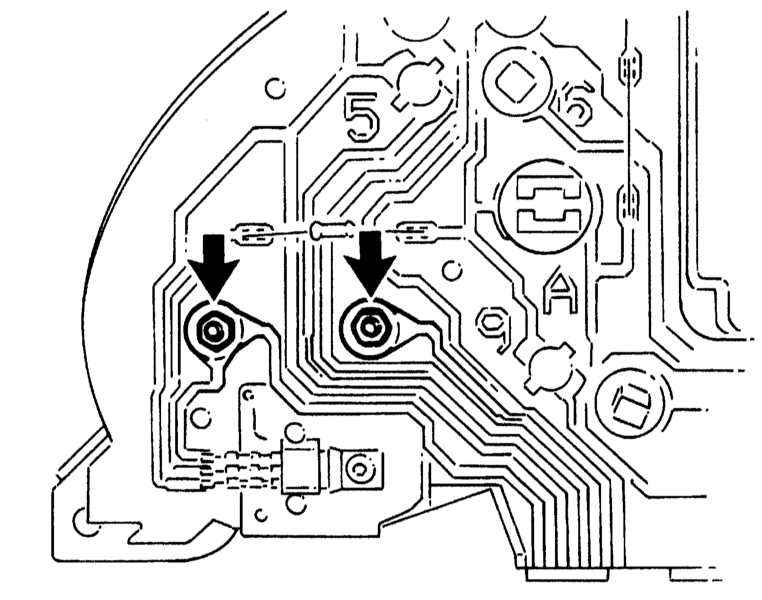

Гайки крепления указателя запаса топлива

Спидометр

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Осторожно снимите печатную плату.

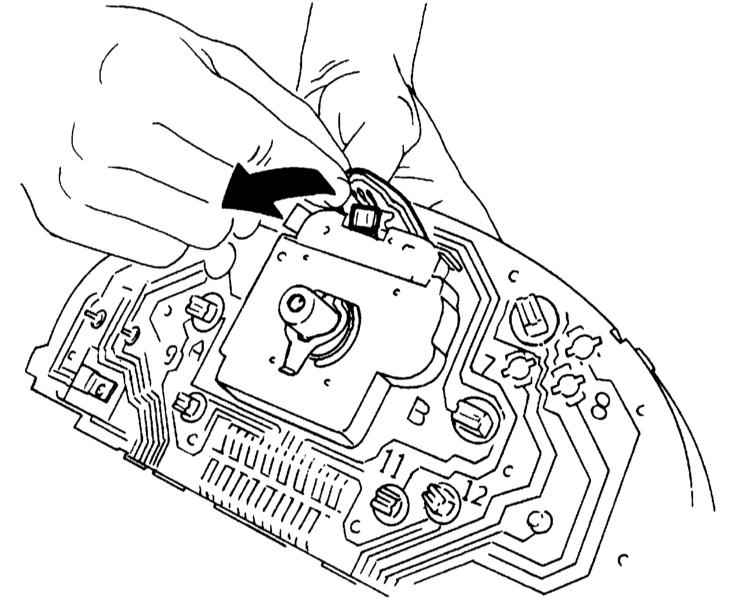

Отсоединение печатной платы

  1. Выверните 4 винта крепления и снимите спидометр При альтернативном исполнении с 02.1994 г. вып. разъедините разъем спидометра с помощью плоскогубцев, а также выверните 2 винта Torx Т20.

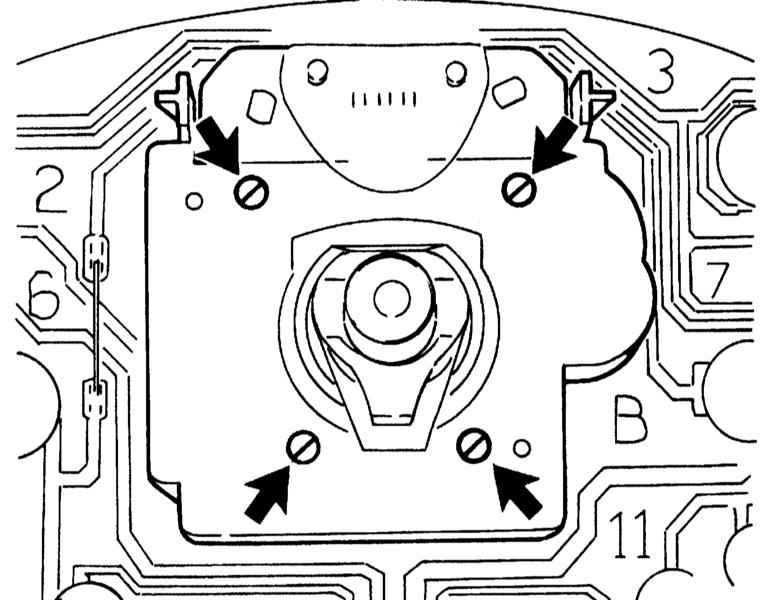

Винты крепления спидометра

Тахометр

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните спереди три винта крепления тахометра Torx T20.

Стабилизатор напряжения

Стабилизатор напряжения выполняет задачу поддержания бортового напряжения на уровне 12 В. При повреждении стабилизатора среди прочего индицируются неверное значение запаса топлива.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните винты крепления и снимите стабилизатор с обратной стороны комбинации приборов, отсоедините его от контактов.

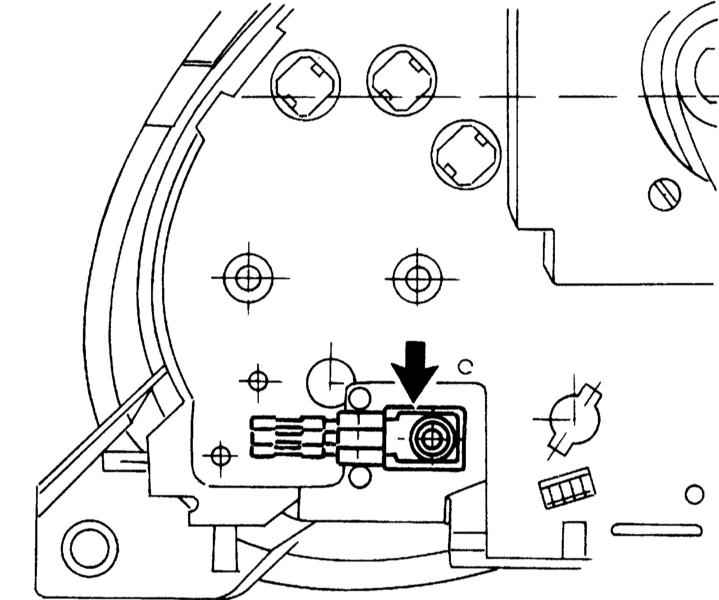

Винты крепления стабилизатора напряжения

  1. Установка производится в обратном порядке.
