2.10.1. Снятие и установка топливных форсунок

ВНИМАНИЕ
Важно поддерживать чрезвычайную чистоту при работе с топливной системой, так как даже крошечные частицы грязи могут привести к ненормальной работе системы или двигателя. Штуцеры топливной системы должны быть закрыты подходящими заглушками (по каталогу деталей Опель номер 45 06 154/ номер детали: 9201697). Уплотняющие заглушки – одноразового применения.

Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Снятие и установка топливных форсунок
Отсоедините заземляющий соединитель от зажима заземления, ослабив гайку крепления.

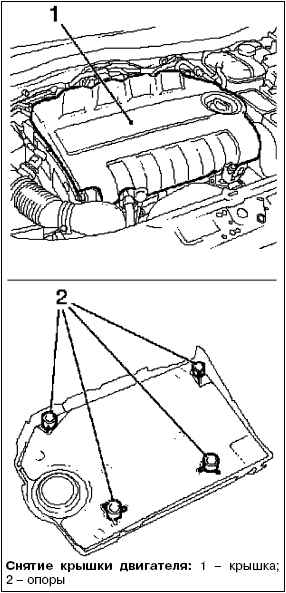

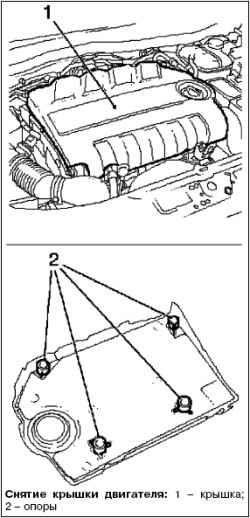

Снимите крышку двигателя.

ПРИМЕЧАНИЕ
Снова прикрепите резиновые опоры которые, возможно, отсоединились при снятии, к крышке двигателя.

ВНИМАНИЕ
После разъединения трубопроводов высокого давления, закройте отверстия топливной форсунки и напорной камеры с защитными крышками.

Снятие и установка топливных форсунок
Снимите 4 трубопровода высокого давления.

ВНИМАНИЕ
При отворачивании стопорной гайки, удерживайте форсунку открытым гаечным ключом.

Отверните 8 стопорных гаек.

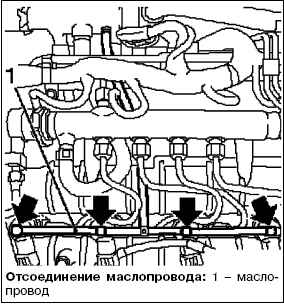

Отсоедините маслопровод (рис. 2.268).

ПРИМЕЧАНИЕ
Маслопровод не может быть отсоединен от демпфирующего корпуса возврата топлива.

Снятие и установка топливных форсунок
Снимите 4 хомута (стрелки на рисунке).
Снимите маслопровод.
Снятие и установка топливных форсунок

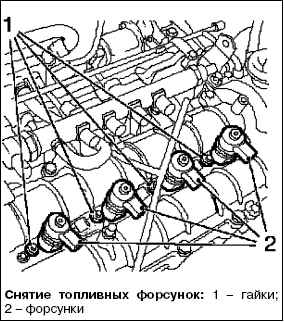

Снимите 4 топливных форсунки, отвернув 4 гайки крепления.

ПРИМЕЧАНИЕ
Если топливные форсунки не могут быть сняты вручную, используйте специальный инструмент В 46786 совместно с KM-328-B.


Установка
Очистите 4 кожуха топливных форсунок.

ПРИМЕЧАНИЕ
Чтобы очистить седла топливной форсунки, установите В 47632 с грубой шерстью в кожух топливной форсунки и очистите седло топливной форсунки. Повторите процесс очистки чистой шерстью.

Установите 4 топливных форсунки.
Замените 4 уплотнительных кольца.
Установите 4 топливных форсунки с кронштейном.

ПРИМЕЧАНИЕ
Последовательность установки – цилиндр 4, 3, 2, 1.

Затяните 4 гайки моментом 25 Н·м.
Присоедините маслопроовод.
Подключите 4 маслопровода к топливным форсункам.

ВНИМАНИЕ
При затяжке стопорной гайки удерживайте топливную форсунку открытым гаечным ключом. Нагнетательные трубопроводы могут только быть подключены только один раз.

Установите 4 новых трубопровода высокого давления.
Затяните 4 стопорных гайки (M12) моментом 25 Н·м.
Затяните 4 стопорных гайки (M14) моментом 23 Н·м.
Подключите аккумуляторную батарею.
Присоедините заземляющий соединитель к зажиму заземления. Затяните гайку.
Проверьте герметичность топливной системы.

ВНИМАНИЕ
Перед проверкой наденьте защитные очки и защитные перчатки.

Запустите двигатель.
Установите крышку двигателя.
Запрограммируйте энергозависимую память.
Закройте капот.
