3.3.12. Замена тросовой системы привода переключения передач (AF13-II)

Демонтируйте среднюю консоль.

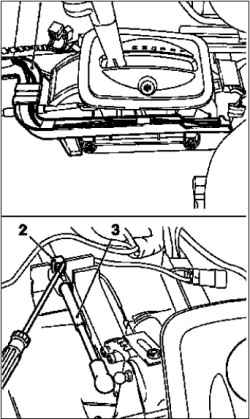

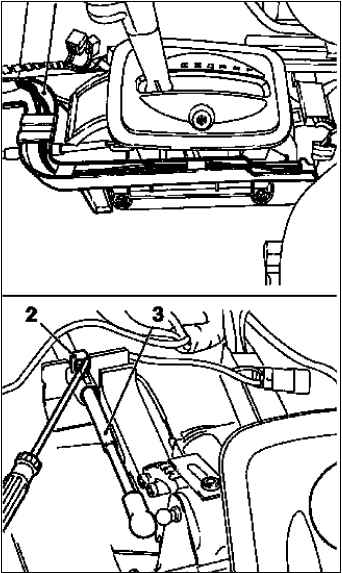

Отложить кабельный канал 1 в сторону.

Открепите кабельный канал.

Отожмите от рычага управления трос привода переключения передач 3.

Освободите от держателя трос привода переключения передач.

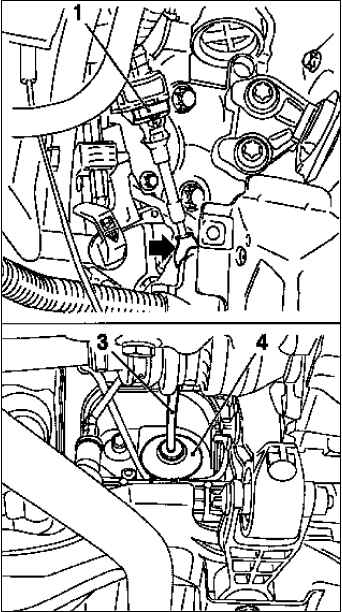

Подденьте стопорный зажим 2 отверткой.

Отожмите (стрелка) трос привода переключения передач от рычага управления на позиционном переключателе рычага переключения передач.

Освободите от упора трос привода переключения передач.

Подденьте стопорный зажим 1 отверткой.

Оттяните трос привода переключения передач 3 от резинового уплотнения 4 на торцовой панели.

ПРИМЕЧАНИЕ Следите за тем, чтобы не сошло с торцовой панели резиновое уплотнение.

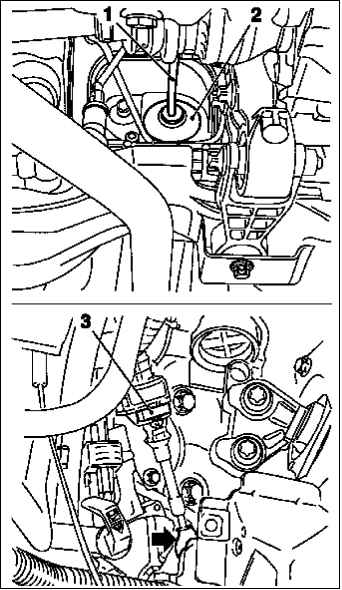

Вставьте снизу через торцовую панель трос привода переключения передач 1 и нужным образом проложите его.

Смочите резиновое уплотнение 2 троса привода переключения передач мыльным раствором.

Вставьте в упор и закрепите в нем трос привода переключения передач.

Задвиньте стопорный зажим.

ПРИМЕЧАНИЕ Следите за правильностью фиксации.

Запрессуйте (стрелка) трос привода переключения передач на рычаге управления позиционного переключателя рычага переключения передач.

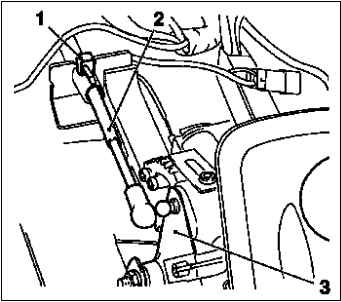

Запрессуйте трос привода переключения передач 2 на рычаге переключения передач 3.

Вставьте трос привода переключения передач 2 в держатель во внутреннем пространстве автомобиля.

Закрепите стопорным зажимом 1.

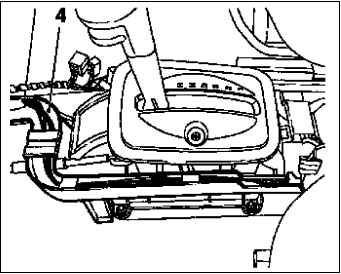

Закрепите кабельный канал 4.

Установите среднюю консоль.

Отрегулируйте тросовую систему привода переключения передач.

Проверьте функции обеспечения надежности рычага переключения передач.
