3.3.8. Проверка позиционного переключателя рычага переключения передач (AF13-II)

Проверка позиционного переключателя рычага переключения передач (AF13-II)

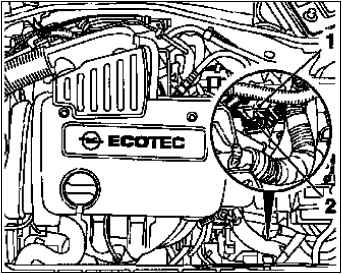

Демонтируйте держатель разъема жгута проводов 2.
Открепите разъем жгута проводов позиционного переключателя рычага переключения передач 1.
Отсоедините разъем жгута проводов позиционного переключателя рычага переключения передач.
Установите приспособления KM-962-A 3 с KM-962-10.
Подключите к разъему жгута проводов позиционного переключателя рычага переключения передач.
Подключите к аккумулятору.
Проверьте работу и настройку позиционного переключателя рычага переключения передач.
Включите зажигание.
Произведите переключение по всем передачам.

ПРИМЕЧАНИЕ
Для каждой передачи должны загораться светодиоды, соответствующие отметкам в выдвижной таблице (на рисунке показана проверка в положении рычага «N»).

При нарушении работы
Проверка позиционного переключателя рычага переключения передач (AF13-II)
Отрегулируйте тросовую систему привода переключения передач.
Отрегулируйте позиционный переключатель рычага переключения передач.
Проверьте работу электрической части позиционного переключателя рычага переключения передач
Демонтируйте приспособления KM-962-A с KM-962-10.
Отсоедините от разъема жгута проводов позиционного переключателя рычага переключения передач 1.
Отсоедините от аккумулятора.
Выключите зажигание.
Вмонтируйте держатель разъема жгута проводов 2.
Затяните держатель разъема жгута проводов – 20 Н·м.
Проверка позиционного переключателя рычага переключения передач (AF13-II)
Присоедините и зафиксируйте разъем жгута проводов позиционного переключателя рычага переключения передач.
