11.15. Элементы системы впрыска топлива (модели с двигателем объемом 3,0 л) снятие и установка

14. Элементы системы впрыска топлива (модели с двигателем объемом 3,0 л) - снятие и установка
Модели с двигателем 30IME
1. Смотрите Раздел 13.
Модели с двигателем C30IME и C30LEВыключатель на оси дроссельной заслонки -  система Motronic ML4.
2. Отсоедините разъем подключения.
3. Открутите два крепежных винта и снимите выключатель.
4. Установка проводится в обратном порядке снятия. Отрегулируйте выключатель следующим образом.
5. Открутите крепежные винты и поверните выключатель до конца по часовой стрелке. Медленно поворачивайте выключатель против часовой стрелки,пока не почувствуете сопротивление. Затяните крепежный винт. При открытии дроссельной заслонки выключатель должен издавать щелчок.
Потенциометр дроссельной заслонки - система Motronic М1.5
6. Смотрите пункты 2-4. Регулировку проводить не нужно.
Топливные инжекторы -  двигатель C30LE
7. Смотрите пункты 2-7 Раздела 13.
Топливные инжекторы -  двигатель C30IUE
8. Выпустите давление из системы питания.
9. Отсоедините топливные  шланги: Открутите крепежные болты и снимите топливный коллектор и инжекторы.
10. Снимите пружинный зажим с соответствующего инжектора и снимите его.
11. Установка проводится в обратном порядке снятия.
Датчик потока воздуха
12. Смотрите Раздел 1 3, пункты 8 и 10.
Электронный блок управления

12.63 Отогните резиновую полоску и снимите панель отделки
12.63 Отогните резиновую полоску и снимите панель отделки



13. Снимите панель отделки на правой  стенке  под панелью  приборов (12.63).

12.64 Электронный блок управления и верхние крепежные винты
12.64 Электронный блок управления и верхние крепежные винты



а. Открутите  три крепежных  винта (12.64).

12.65а Снимите пружинный зажим...
12.65а Снимите пружинный зажим...



б. Снимите зажим и отсоедините разъем подключения (12.65а). Снимите электронный блок управления.
в. Установка проводится в обратном порядке снятия.
Датчик температуры охлаждающей жидкости
14. Смотрите Раздел 13, пункты 12-14.
Регулятор скорости холостого хода
15. Смотрите Раздел 13, пункты 15-17.
Управляющее реле
16. Реле расположено в левом заднем углу двигательного отсека.
а. Снимите крышку и достаньте реле из гнезда.
б. Установка проводится в обратном порядке снятия.
Регулятор давления топлива -  двигатель C30LE
17. Смотрите Раздел 13, пункты 22-25.
Регулятор давления топлива -  двигатель СЗОМЕ
18. Выпустите давление из системы питания.
19. Отсоедините вакуумный шланг, открутите крепежные болты и снимите регулятор.
20. Установка проводится в обратном порядке снятия.
Кислородный датчик
22. Смотрите Раздел 12, пункты 81 и 82.
Продувочный клапан
23. Ослабьте хомуты и отсоедините шланги от клапана.а. Отсоедините разъем подключения клапана, открутите крепежный болт и снимите клапан.б. Установка проводится в обратном порядке снятия.
Модели с двигателем C30SE или C30SEJ
Потенциометр дроссельной заслонки
24. Смотрите Раздел 13, пункты 26-28
Топливные инжекторы
25. Снимите впускной коллектор и инжекторы, как описано в Разделе 15.

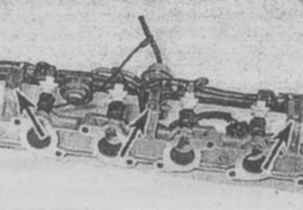

14.26 Крепежные болты топливного коллектора (указаны стрелками)
14.26 Крепежные болты топливного коллектора (указаны стрелками)


26. Открутите  крепежные  болты  и снимите топливный коллектор (14.26).
27. Отсоедините разъемы подключения и снимите инжекторы.
28. Установка проводится в обратном порядке снятия.
Датчик потока воздуха
29. Смотрите пункты 8 и 10 Раздела 13.
Электронный блок управления
30. Снимите панель отделки на правой стенке под панелью приборов (12.63).
а. Открутите  три  крепежных  винта (12.64).
б. Снимите зажим и отсоедините разъем подключения (12.65а). Снимите электронный блок управления.
в. Установка проводится в обратном порядке снятия.
Датчик температуры охлаждающей жидкости
31. Смотрите пункты 12-14 Раздела 13.
Регулятор скорости холостого хода
32. Открутите крепежные  винты и снимите кожух.
33. Отсоедините разъем подключения и достаньте регулятор из крепления.

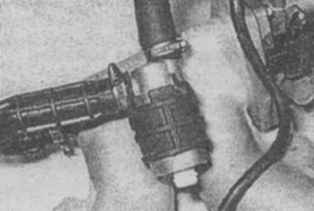

14.34 Регулятор скорости холостого хода
14.34 Регулятор скорости холостого хода


34. Отсоедините воздушные шланги и снимите регулятор (14.34).
35. Установка проводится в обратном порядке снятия.
Управляющее реле
36. Реле расположено в левом заднем углу двигательного отсека.
а. Снимите крышку и достаньте реле из гнезда.
б. Установка проводится в обратном порядке снятия.
Регулятор давления топлива
37. Снимите  впускной  коллектор  и инжекторы.

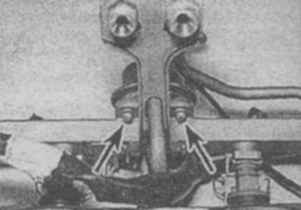

14.38 Крепежные болты регулятора давления топлива (указаны стрелками)
14.38 Крепежные болты регулятора давления топлива (указаны стрелками)


38. Открутите  крепежные  болты  и снимите регулятор (14.38).
39. Установка проводится в обратном порядке снятия.
Демпфер дроссельной заслонки

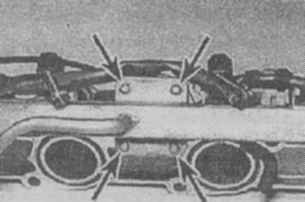

14.40 Крепежные винты демпфера дроссельной заслонки (указаны стрелками)
14.40 Крепежные винты демпфера дроссельной заслонки (указаны стрелками)



40. Смотрите пункты 37-39 (14.40).

Кислородный датчик

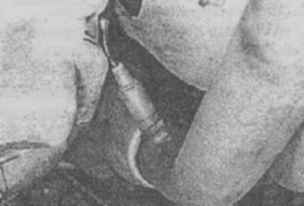

14.41 Кислородный датчик установлен в приемной трубе
14.41 Кислородный датчик установлен в приемной трубе


41. Прогрейте двигатель до нормальной рабочей температуры.
а. Отсоедините разъем подключения датчика.
б. Выкрутите и снимите датчик.
в. Удалите старую смазку с датчика и смажьте его резьбу смазкой (деталь номер 19 48 602). Для этой цели также можно использовать графитовую смазку.
г. Установите шайбу на датчик и закрутите его на место.
д. Подсоедините разъем подключения.

Угольный фильтр

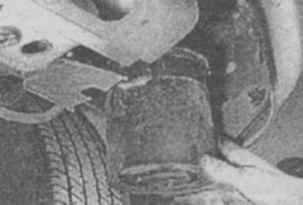

14.42 Снятие угольного фильтра
14.42 Снятие угольного фильтра


42. Угольный фильтр установлен на задней стенке двигательного отсека. Отсоедините шланги от фильтра. Открутите крепежный болт и снимите фильтр.
а. Установка проводится в обратном порядке снятия.
Продувочный клапан
43. Открутите  крепежные  винты  и снимите кожух.

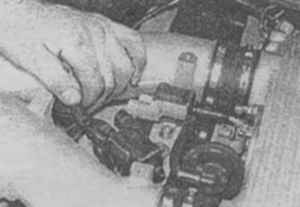

14.44 Отсоедините шланги от продувочного клапана
14.44 Отсоедините шланги от продувочного клапана



44. Отсоедините разъем подключения и шланги, открутите крепежный болт и снимите клапан (14.44).
45. Установка проводится в обратном порядке снятия.
