14.4. Распределитель зажигания снятие и установка

3. Распределитель зажигания - снятие и установка

Снятие

Модели с двигателем объемом 1,8 и 2,0 л

1. Распределитель зажигания расположен сзади крышки распределительного вала.

2. Снимите воздушный фильтр, если необходимо.

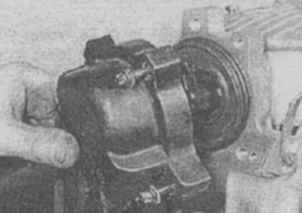

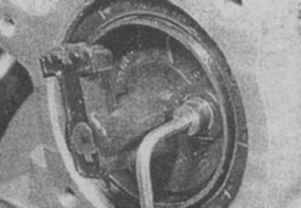

3.3 Снятие крышки распределителя зажигания - модели с двигателем объемом 1,8 л

3. Открутите крепежные винты и снимите крышку распределителя (3.3). Отсоедините провода высокого напряжения.

3.4 Снятие уплотнения бегунка

4. Снимите уплотнение с бегунка (3.4).

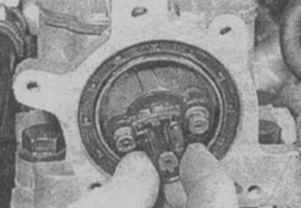

3.5а Открутите крепежные болты...

5. Пометьте положение бегунка, затем открутите два крепежных болта и снимите бегунок (3.5а и 3.5б).

3.5б ...и снимите бегунок

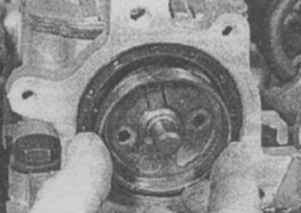

3.6 Снятие диска

6. Снимите диск (3.6).

7. Пометьте положение установки распределительного вала.

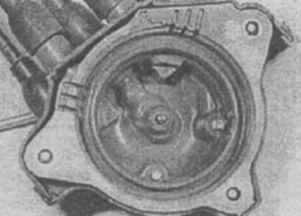

3.8 Внутренняя сторона крышки распределителя зажигания

8. Проверьте крышку и бегунок на наличие повреждений. Проверьте уголек в крышке (3.8).

Модели с двигателем объемом 2,5, 2,6 и 3,0 л

9. Проверните коленчатый вал так, чтобы указатель в отверстии на правой стороне блока цилиндров был совмещен с отметкой на маховике/ведущем диске.

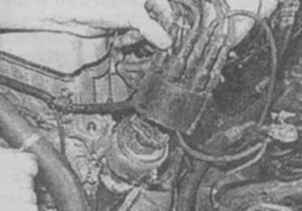

3.10а Снятие крышки распределителя зажигания

10. Снимите крышку распределителя зажигания и проверьте, чтобы бегунок был обращен к клемме провода высокого напряжения первого цилиндра; если бегунок указывает на клемму шестого цилиндра, поверните коленчатый вал на 360 . Кончик бегунка должен быть совмещен с отметкой на распределителе (3.10а и 3.10б).

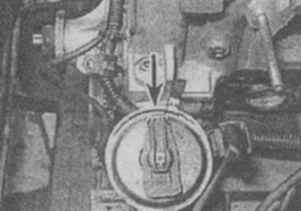

3.10б Проверьте, чтобы бегунок указывал на клемму цилиндра N1 и был совмещен с отметкой (указана стрелкой) на корпусе распределителя

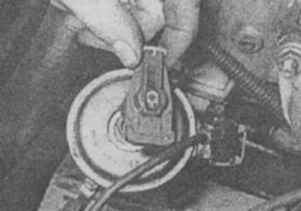

3.11 Снятие бегунка

11. Снимите бегунок и уплотнение (3.11).

12. Отсоедините разъем подключения и вакуумный шланг от распределителя зажигания.

13. Пометьте положение установки распределителя на двигателе и снимите крепежный зажим.

14. Снимите распределитель.

УстановкаМодели с двигателем объемом 1,8 и 2,0 л

15. Установка проводится в обратном порядке снятия.

Модели с двигателем объемом 2,5, 2,6 и 3,0 л

16. Установите уплотнение и бегунок на распределитель.

17. Установите новый сальник на распределитель и установите бегунок чуть сбоку от установочной отметки.

18. Установите распределитель на двигатель и совместите установочные отметки.

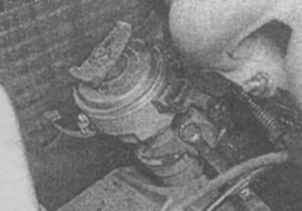

3.19 Совместите отметки, сделанные перед снятием и затяните крепежный болт

19. Установите крепежный зажим и затяните крепежный болт (3.19).

20. Подсоедините разъем подключения и вакуумный шланг.

21. Установите крышку распределителя зажигания.
