17.5. Рычаг переключения передач снятие и установка

4. Рычаг переключения передач - снятие и установка
Снятие
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините механизм переключения передач от рычага переключения. Для этого снимите стопорное кольцо и выбейте штифт.

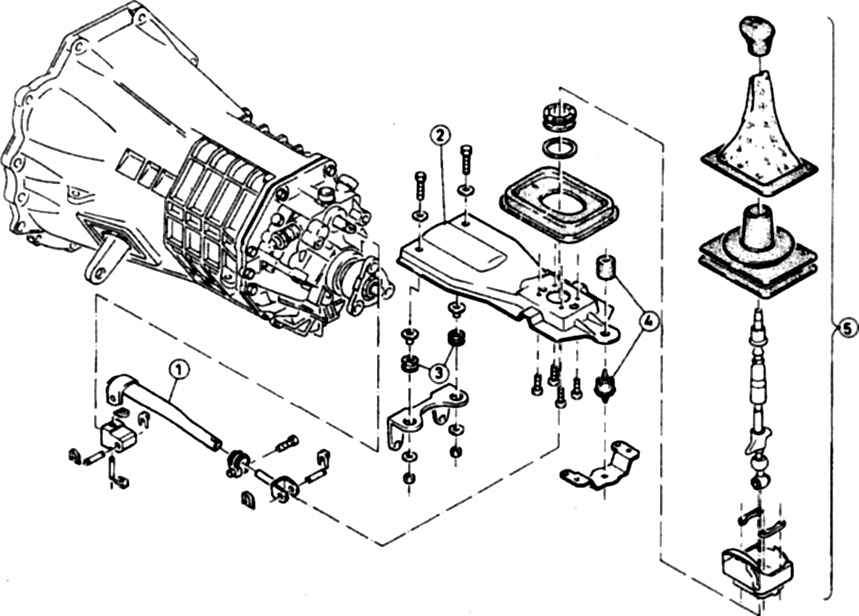

4.3а Внешние элементы коробки передач1. Механизм переключения передач2. Кронштейн рычага переключения передач3. Передние резиновые кольца кронштейна рычага переключения передач4. Задние резиновые кольца кронштейна рычага переключения передач5. Блок рычага переключения передач
4.3а Внешние элементы коробки передач
1. Механизм переключения передач
2. Кронштейн рычага переключения передач
3. Передние резиновые кольца кронштейна рычага переключения передач
4. Задние резиновые кольца кронштейна рычага переключения передач
5. Блок рычага переключения передач

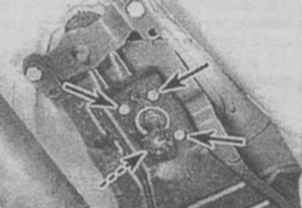

4.3б Болты кожуха рычага переключения передач
4.3б Болты кожуха рычага переключения передач

3. Вывинтите четыре болта, крепящих рычаг переключения передач к кронштейну (4.3а и 4.3б).

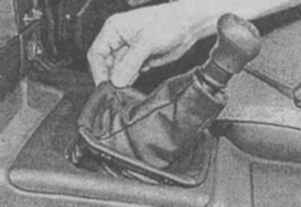

4.4 Снимите чехол рычага переключения
4.4 Снимите чехол рычага переключения

4. Снимите чехол рычага переключения (4.4).

4.5 Снимите отделку
4.5 Снимите отделку

5. Вывинтите два винта и снимите отделку (4.5).

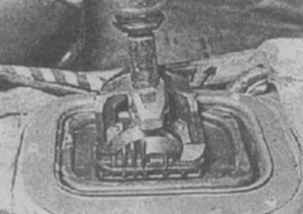

4.6 Блок рычага переключения передач
4.6 Блок рычага переключения передач

6. Снимите с рычага гофрированный резиновый чехол (4.6)
7. Снимите блок рычага переключения передач и закрепите его в тисках.
8. Снимите два полукольца в нижней части рычага.
9. Снимите нижнее резиновое кольцо и выбейте рычаг деревянным молотком.

4.10 Элементы рычага переключения передач1. Резиновая втулка2. Стопорная шайба3. Резиновая втулка4. Трубка рычага переключения5. Держатель тросика и пружина.
4.10 Элементы рычага переключения передач
1. Резиновая втулка
2. Стопорная шайба
3. Резиновая втулка
4. Трубка рычага переключения
5. Держатель тросика и пружина.

10. При необходимости выбейте штифт и разберите рычаг (4.10).
Установка
11. Соберите рычаг переключения.
12. Установите стопорное кольцо и вставьте рычаг в кожух.
13. Установите полукольца на кожух.
14. Установите блок рычага.
15. Вставьте и затяните четыре болта.
16. Установите механизм переключения передач.
17. Установите чехлы рычага и отделку.
