20.3. Тормозные накладки передних тормозов осмотр и замена2. Тормозные накладки передних тормозов - осмотр и замена
Внимание:
Заменяйте тормозные накладки на обоих колесах одновременно. Соблюдайте меры предосторожности при работе с асбестовой пылью.
Снятие
Суппорт GM - модели с двигателем объемом 1,8 и 2,0 л до 1989 года выпуска
1. Снимите передние колеса.
2. Проверьте толщину тормозных накладок на обоих колесах и замените все четыре тормозные накладки, если необходимо.
3. Снимите пружинные зажимы с внутренних концов пальцев тормозных накладок.
4. Снимите крепежные штифты противошумовой пружины (2.4).

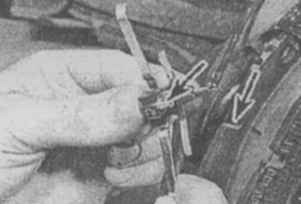

5. Снимите противошумовую пружину. Снимите датчик износа тормозных накладок, если необходимо (2.5а и 2.5б).

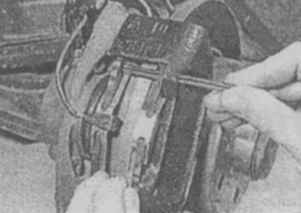

6. Разведите тормозные накладки в стороны и снимите их с суппорта (2.6).
Суппорт ATE - модели с двигателем объемом 1,8 и 2,0 л с 1989 года выпуска
7. Снимите передние колеса.
8. Проверьте толщину тормозных накладок на обоих колесах и замените все четыре тормозные накладки, если необходимо.
9. Снимите большую пружину (2.9).

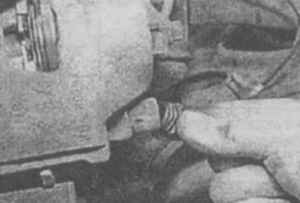

10. Снимите датчик износа тормозных накладок (2.10).
12. Снимите суппорт с тормозного диска.
13. Снимите тормозные накладки.
Суппорт ATE - модели с шестицилиндровым двигателем до 1990 года выпуска
14. Снимите передние колеса.
15. Проверьте толщину тормозных накладок на обоих колесах и замените все четыре тормозные накладки, если необходимо.
16. Снимите датчик износа, если необходимо.
17. Снимите болты пальцев суппорта.
18. Снимите суппорт с тормозного диска и снимите тормозные накладки.
Суппорт Girling - модели с шестицилиндровым двигателем с 1990 года выпуска
19. Снимите передние колеса.
20. Проверьте толщину тормозных накладок на обоих колесах и замените все четыре тормозные накладки, если необходимо.
21. Снимите датчик износа, если необходимо.
22. Снимите пальцы суппорта.
23. Снимите суппорт с тормозного диска и снимите тормозные накладки.
Осмотр
24. Измерьте толщину тормозных накладок и замените их, если необходимо. Накладки также необходимо заменить, если они загрязнены маслом или смазкой. Замените датчик износа, если необходимо.
25. Если старые тормозные накладки пригодны для дальнейшего использования, очистите их от грязи и пыли. Осмотрите суппорт на наличие утечки.
26. При установке новых тормозных накладок вдавите поршень вглубь суппорта при помощи струбцины.
Установка
Суппорт GM - модели с двигателем объемом 1,8 и 2,0 л до 1989 года выпуска

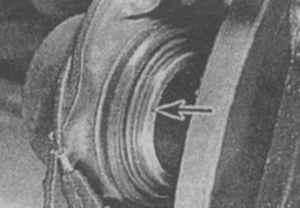

27. Вдавите поршень вглубь цилиндра (2.27).
28. Установите новые тормозные накладки и промежуточные пластины.
29. Установите противошумовую пружину, затем вставьте пальцы с наружной стороны (2.29).
30. Установите пружинные зажимы на внутренние концы пальцев.
31. Установите датчик износа.
32. Замените тормозные накладки на тормозе другого колеса.
Суппорт ATE - модели с двигателем объемом 1,8 и 2,0 л с 1989 года выпуска

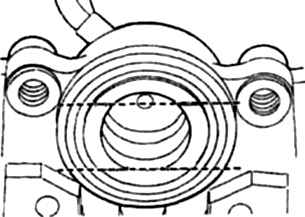

33. Проверьте, чтобы вырез на поршне суппорта был расположен горизонтально (2.33).

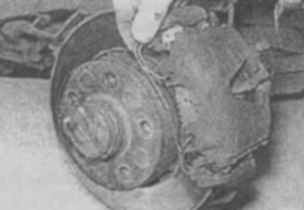

34. Установите тормозные накладки на место (2.34).

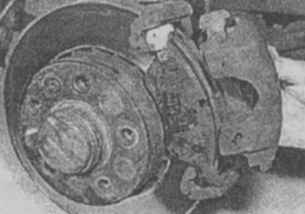

35. Установите суппорт на тормозной диск и тормозные накладки (2.35).
36. Очистите резьбу болтов пальцев, нанесите на резьбу несколько капель клея и закрутите болты до требуемого момента затяжки.
37. Установите датчик износа, если необходимо.
38. Установите пружину суппорта (2.38).
39. Проверьте, чтобы суппорт плавно ходил вдоль пальцев.
40. Замените тормозные накладки на тормозе другого колеса.
41. Проверьте, чтобы вырез на поршне суппорта был расположен горизонтально.
42. Смажьте высокотемпературной смазкой крепежный кронштейн суппорта.
43. Установите тормозные накладки на крепежный кронштейн.
44. Установите суппорт на тормозной диск и тормозные накладки.
45. Очистите резьбу болтов пальцев, нанесите на резьбу несколько капель клея и закрутите болты до требуемого момента затяжки.
46. Установите датчик износа.
47. Проверьте, чтобы суппорт плавно ходил на пальцах.
48. Замените тормозные накладки на тормозе другого колеса.
Суппорт
Girling - модели с шестицилиндровым двигателем с 1990 года выпуска
49. Проверьте, чтобы вырез на поршне суппорта был расположен горизонтально.
50. Смажьте высокотемпературной смазкой крепежный кронштейн суппорта (2.50).
51. Смажьте обратную поверхность тормозных накладок и установите тормозные накладки на крепежный кронштейн (2.51а и 2.51б).
52. Установите суппорт на тормозной диск и тормозные накладки.
53. Очистите резьбу болтов пальцев, нанесите на резьбу несколько капель клея и закрутите болты до требуемого момента затяжки (2.53).
54. Установите датчик износа.55. Проверьте, чтобы суппорт плавно ходил на пальцах.56. Замените тормозные накладки на тормозе другого колеса.
|
