21.12. Амортизатор задней подвески снятие и установка11. Амортизатор задней подвески снятие и установка
Снятие
1. Установите домкраты под продольные тяги и поднимите заднюю часть автомобиля.
|
11.2а Верхнее крепление амортизатора задней подвески Модели с кузовом типа "Седан"
|
2. На моделях с кузовом типа "Седан" снимите резиновый колпачок с верхнего крепления амортизатора. На моделях с кузовом типа "Универсал" открутите крепежные винты и снимите кожух сверху крепления амортизатора (11.2а).
|

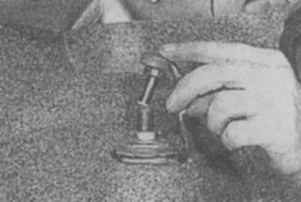

11.3 Снимите разъем подключения с верхнего крепления амортизатора модели с электронной системой регулировки жесткости подвески
|
3. Открутите гайки верхнего крепления и снимите шайбы и резиновый буфер (11.3).
4. Выпустите давление из системы регулировки высоты задней подвески и снимите трубку системы с амортизатора, если необходимо.
|

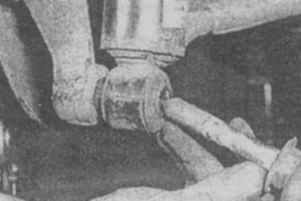

11.5а Открутите нижний крепежный болт...
|
|
11.5б ...и снимите амортизатор
|
5. Открутите нижний крепежный болт и снимите амортизатор (11.5а и 11.5б).
|

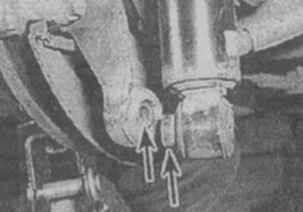

11.6 Проверьте, чтобы втулка входила в отверстие в нижнем креплении (указано стрелкой)
|
6. При установке установите амортизатор на продольную тягу и наживите нижний крепежный болт (11.6).
7. Подсоедините к амортизатору трубку системы регулировки высоты задней подвески и накачайте воздух в систему настолько, чтобы амортизатор вышел через верхнее крепление.
|

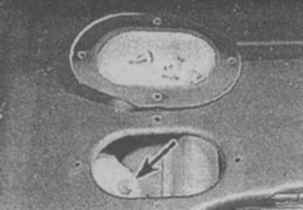

11.8б Верхнее крепление амортизатора задней подвески Модели с кузовом типа "Универсал" (указано стрелкой)
|
8. Установите резиновый буфер верхнего крепления и шайбу и затяните крепежную гайку и контргайку до требуемого момента затяжки. Расстояние между контргайкой и краем штока амортизатора должно быть 13,0 мм.
9. Затяните нижний крепежный болт до требуемого момента затяжки.
Установка
10. На моделях с системой регулировки высоты задней подвески накачайте воздух в систему до требуемого давления.
|
