23.14. Приборный щиток снятие и установка13. Приборный щиток - снятие и установка
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
|

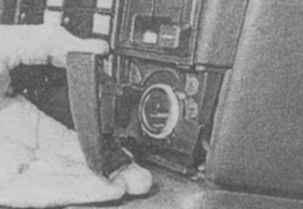

13.2 Снятие кожуха зажигалки
|
2. Снимите кожух зажигалки и открутите два крепежных винта (13.2).
3. Снимите панель регулировки температуры в салоне, выключатель фар, переключатель света фар, комбинированные выключатели с рулевой колонки.
|

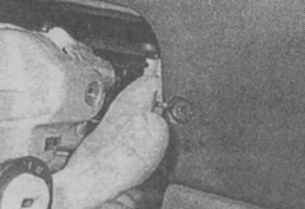

13.4а Снятие пластикового колпачка с крепежного винта
|
|

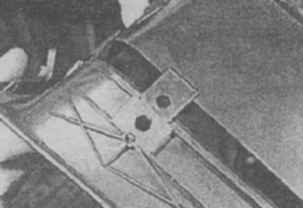

13.4б Снятие панели отделки
|
4. Открутите крепежные винты и снимите панель отделки (13.4а и 13.4б).
|

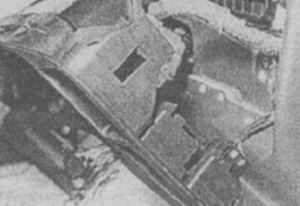

13.6 Открутите крепежные винты приборного щитка
|
6. Открутите крепежные винты приборного щитка (13.6).
|

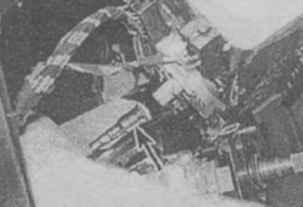

13.7 Отсоедините тросик спидометра (указан стрелкой)
|
7. Достаньте приборный щиток и отсоедините тросик спидометра (13.7).
|

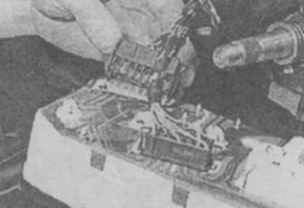

13.8а Отсоедините разъемы подключения на левой стороне...
|
|

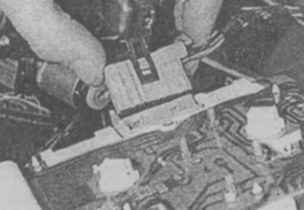

13.8б ...и отсоедините разъемы подключения на правой стороне приборного щитка
|
8. Отсоедините разъемы подключения (13.8а и 13.8б).
9. Снимите приборный щиток.
Установка
10. Установка проводится в обратном порядке снятия.
|
