7.4. Верхняя мертвая точка поршня N1 (ВМТ) определение3. Верхняя мертвая точка поршня N1 (ВМТ) - определение
1. Верхняя мертвая точка (ВМТ) - это высшая точка, которой достигает каждый из поршней во время вращения коленчатого вала. Так как каждый из поршней достигает ВМТ в момент такта сжатия и в момент такта выпуска, в целях синхронизации двигателя за ВМТ принимается положение поршня (обычно поршня N1) в верхней точке такта сжатия.
2. Поршень N1 (и цилиндр) расположены в передней части двигателя, где находится цепь привода распределительного вала. Определяется ВМТ поршня так, как описано ниже. Примите во внимание то, что коленчатый вал вращается по часовой стрелке, если смотреть с передней стороны автомобиля. 3. Отсоедините провод минусовой клеммы аккумулятора. Для того, чтобы улучшить доступ к шкиву коленчатого вала, отвинтите щиток и снимите его. 4. Для того, чтобы получить доступ к метке синхронизации звездочки распределительного вала, снимите крышку головки цилиндров, как описано в Разделе 5.

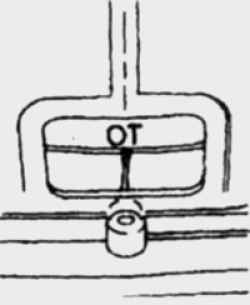

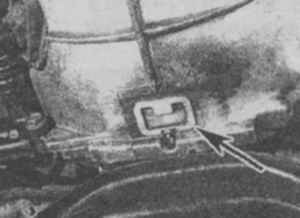

5. Залезьте под машину и достаньте заглушку, находящуюся в основании кожуха коробки передач, чтобы рассмотреть метку и указатель синхронизации маховика (3.5). 6. Пользуясь заводной рукояткой, вращайте коленчатый вал, следя за маховиком через наблюдательное отверстие в основании кожуха коробки передач. Вращайте коленчатый вал до тех пор, пока метка на маховике не совпадет с меткой на кожухе коробки передач (3.6). Если метки сопоставлены правильно, поршень N1 и поршень N4 находятся в ВМТ.

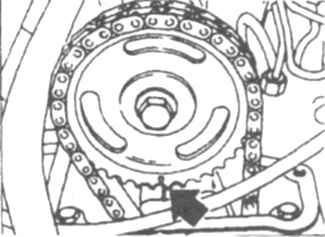

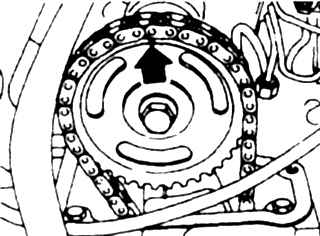

7. Для того, чтобы определить какой из поршней находится в ВМТ в момент такта сжатия, проверьте расположение метки синхронизации, расположенной на звездочке распределительного вала. Когда поршень N1 находится в ВМТ в момент такта сжатия, метка должна находиться в верхней части звездочки. Если метка находится в нижней части звездочки и совмещается с синхронизирующей меткой на опоре звездочки, значит поршень N4 находится в ВМТ в момент такта сжатия. Поверните коленчатый вал на один полный оборот (360°) и поршень N1 окажется в ВМТ (3.7а, 3.7б).
|
