9.9. Насос охлаждающей жидкости снятие и установкаДвигатели ОНС

1.Снимите охлаждающий вентилятор и дополнительный приводной ремень.
2.Снимите радиатор.
3.Вывинтите винты и снимите шкив дополнительного приводного ремня со ступицы насоса охлаждающей жидкости.
4.Снимите крышки газораспределительного ремня.
5.Поверните коленчатый вал и совместите прорезь в звездочке распределительного вала с указателем на задней крышке ремня и прорезь в шкиве коленчатого вала с указателем на задней крышке ремня.
6.Ослабьте три болта, крепящих насос к блоку цилиндров.
7.Вывинтите болт, крепящий секцию крышки газораспределительного ремня к масляному насосу.
8.Поверните водяной насос против часовой стрелки и снимите газораспределительный ремень со звездочки насоса.

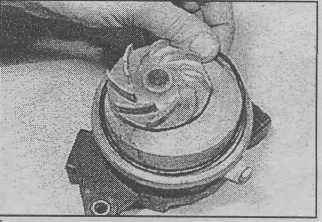

8.9 Снимите водяной насос - ОНС

9.Вывинтите болты насоса и снимите насос (8.9).

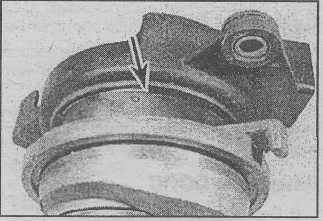

8.10 Достаньте уплотнительное кольцо из паза водяного насоса - ОНС

10.Достаньте уплотнительное кольцо из паза (8.10).

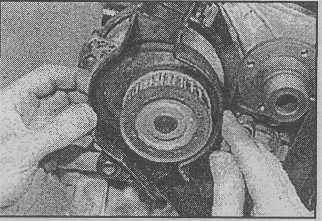

8.11а Снимите секцию крышки газораспределительного ремня с водяного насоса - ОНС

11.Если Вы устанавливаете новый водяной насос, снимите со старого насоса секцию крышки газораспределительного ремня и установите ее на новый насос (8.11а, 8.11б).

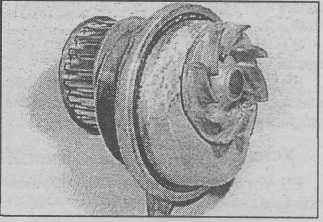

8.11б Насос со снятой крышкой ремня - ОНС

12.Смажьте силиконовым герметиком поверхности водяного насоса, контактирующие с блоком цилиндров.
13.Смажьте смазкой уплотнительное кольцо и вставьте его в паз.
14.Вставьте насос в блок цилиндров и вкрутите винты.

15.Наденьте газораспределительный ремень на звездочку насоса.Поверните насос по часовой стрелке, чтобы натянуть ремень.Отрегулируйте натяжение ремня, проверьте, чтобы синхронизационные метки были совмещены и затяните болты насоса.

16.Затяните болт, крепящий секцию крышки газораспределительного ремня.
17.Установите крышки газораспределительного ремня.
18.Установите шкив на ступицу охлаждающего вентилятора и затяните винты.
19.Установите радиатор.

20.Наденьте приводной ремень генератора и  установите  охлаждающий вентилятор.

21.Снимите нижнюю пластину двигателя.
22.Снимите радиатор и защитный кожух вентилятора.

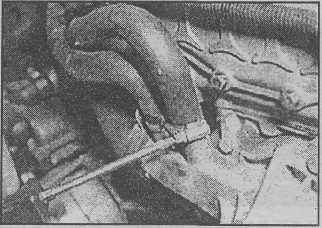

8.25 Отсоедините шланги от патрубков водяного насоса.

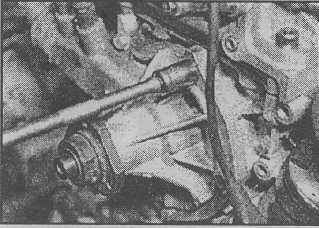

8.28 Выкрутите болты водяного насоса

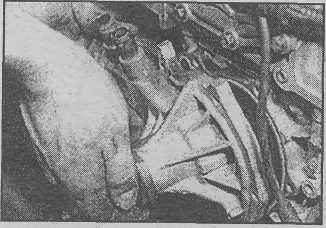

8.29а Снимите насос

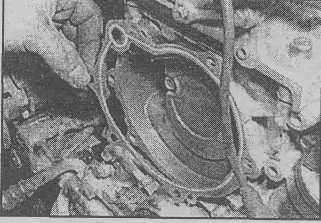

8.29б И снимите прокладку

36.Ослабьте зажимы и отсоедините шланги от патрубков насоса охлаждающей жидкости.

37.Выкрутите болты водяного насоса.

38.Снимите насос и достаньте прокладку, замените прокладку во время установки.
