10.30. Центровка рулевого колеса

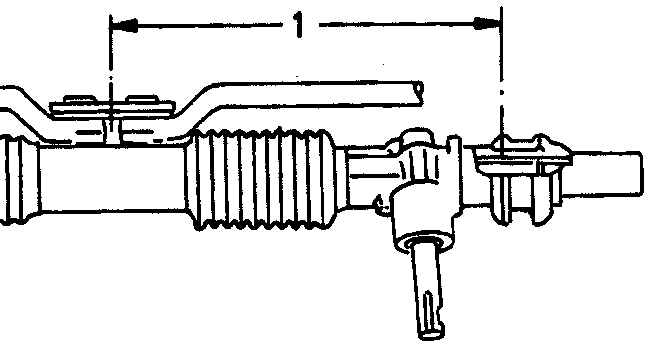

Расположение рулевого механизма для движения прямо вперед
1 = 325,0 мм

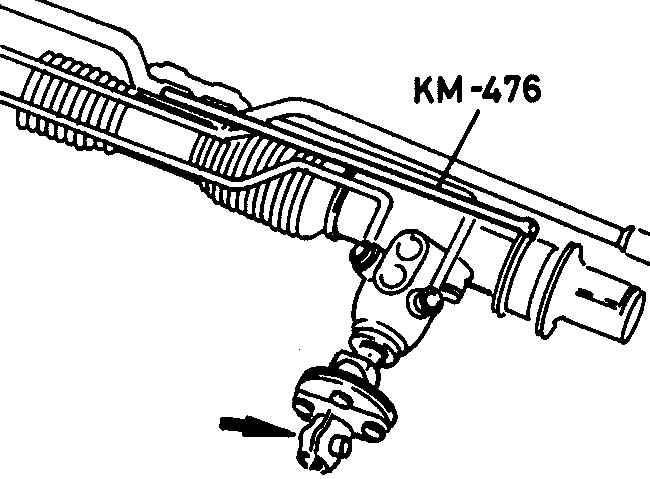

Расположение верхнего зажимного болта эластичной муфты
Горизонтальное расположение верхнего зажимного болта эластичной муфты свидетельствует об отцентрированности рулевого механизма.

При установке передних колес для движения прямо вперед расстояние между центрами болтов, крепящими соединительную пластину рулевых тяг к рулевому механизму и центром ребра правого крепления рулевой передачи должно составлять 325,0 мм (см. рис. Расположение рулевого механизма для движения прямо вперед). В этом положении верхний зажимной болт крепления эластичной муфты должен находиться в горизонтальном положении на валу рулевой передачи (см. рис. Расположение верхнего зажимного болта эластичной муфты).

Если смещение рулевого колеса составляет более 5°, снимите рулевое колесо и установите его в правильное положение.
