12.5. Предохранители и реле

Плавкие предохранители

Расположение предохранителей и реле на панели приборов на модели SRi 2,0 л

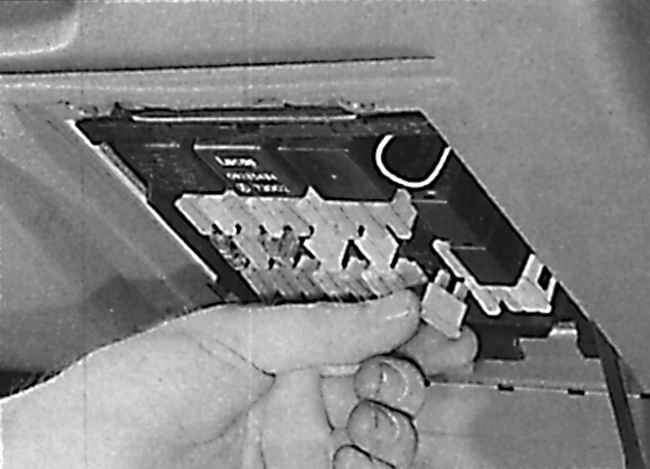

Снятие плавкого предохранителя на моделях 2,0 л

Плавкие предохранители предназначены для того, чтобы разорвать цепь, когда ток в цепи превышает допустимое значение.

Плавкие предохранители размещены в блоке предохранителей и реле, расположенном под крышкой с нижней правой стороны панели приборов (см. рис. Расположение предохранителей и реле на панели приборов на модели SRi 2,0 л). Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на внутренней стороне на крышке блока предохранителей и реле.

Перед снятием предохранителя выключите зажигание. Для того чтобы снять предохранитель, просто извлеките его из разъема (см. рис. Снятие плавкого предохранителя на моделях 2,0 л). Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Реле

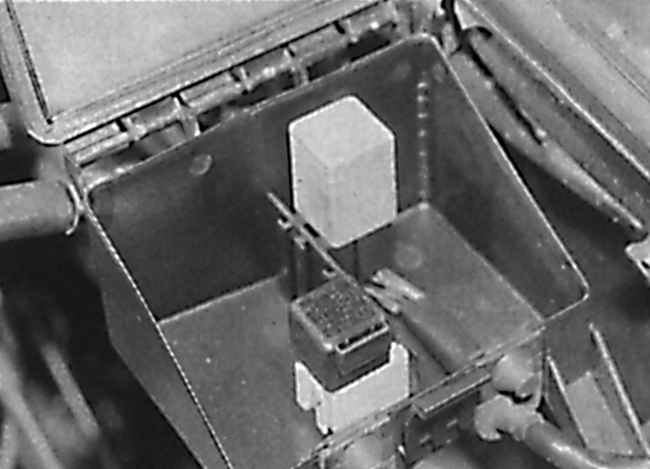

Расположение блока реле в моторном отсеке на модели SRi 2,0 л

Реле – это электронно-управляемый переключатель, который обычно используется следующим образом:

– реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
– реле может иметь более одного управляющего входа, в отличие от механичес кого переключателя;
– реле может выполнять функцию таймера, например, задавать интервал работы стеклоочистителей.

Если система, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса, или реле неисправно.

Для замены реле выключите зажигание и, просто потянув реле, извлеките его из гнезда и вставьте на его место новое.

Большая часть реле расположена с обратной стороны главного блока предохранителей. Для доступа к реле отвинтите винты и извлеките блок предохранителей, перемещая его вперед. Реле заднего стеклоочистителя расположено в задней двери за панелью обивки.

На некоторых моделях дополнительные реле расположены в блоке реле, установленном с левой стороны моторного отсека (см. рис. Расположение блока реле в моторном отсеке на модели SRi 2,0 л).
