3.2.8. Распределительные валы
Предупреждение
 При установке распределительных
валов используйте новый зубчатый ремень.

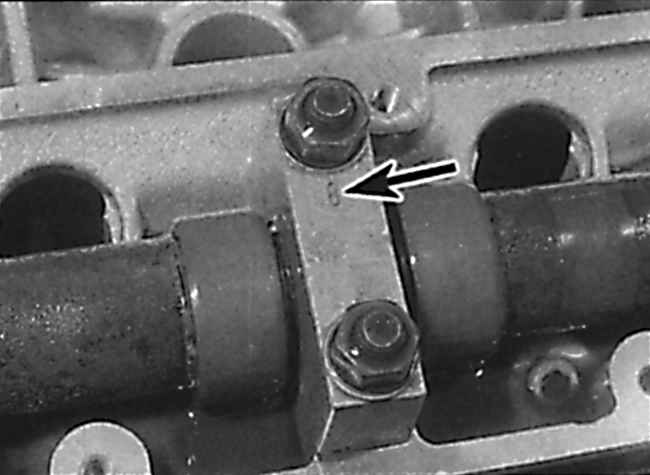

Расположение метки ориентации на крышке подшипника распределительного
вала

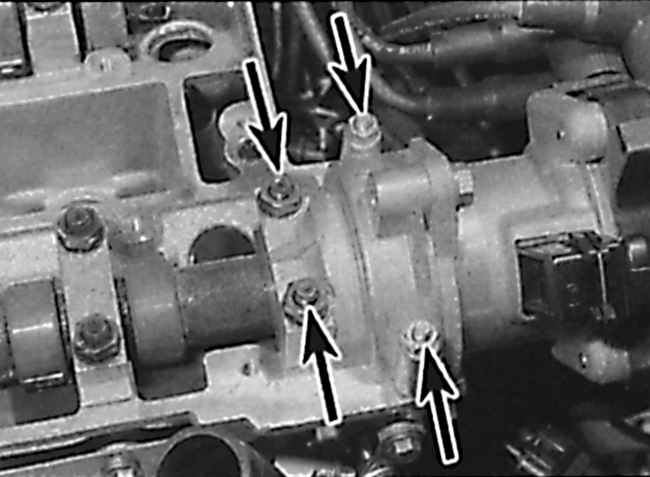

Расположение гаек крепления задней крышки распределительного
вала, управляющего выпускными клапанами
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите зубчатый ремень и шкивы распределительных
валов.
|
| 2. При снятии распределительного вала, управляющего
выпускными клапанами, отвинтите два болта и снимите распреде литель
зажигания с торца головки блока цилиндров. |
| 3. Проверьте, что на крышках подшипников распределительного
вала имеются метки, а при их отсутствии, используя пробойник, нанесите
метки на крышках и верхней части головки блока цилиндров. Перед снятием
отметьте расположение крышек подшипников, так как они должны устанавливаться
в том же положении, как и перед снятием (см. рис.
Расположение метки ориентации на крышке подшипника распределительного
вала). |
| 4. Работая по спирали снаружи внутрь, ослабьте
крышки подшипников распредели тельного вала на половину оборота за
каждый проход до полного отвинчивания болтов. Это необходимо для постепенного
и равномерного снятия давления клапанных пружин. Обратите внимание,
что крышка заднего подшипника распределительного вала, управляющего
выпускными клапана ми также поддерживает распределитель зажигания
и крепится четырьмя гайками (см. рис. Расположение гаек крепления
задней крышки распределительного вала, управляющего выпускными клапанами).
|
| 5. Снимите крышки подшипников распреде лительного
вала и снимите распределительный вал с головки блока цилиндров. |
| 6. Аналогичным образом снимите второй
распределительный вал. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте рабочие поверхности подшипников
распределительных валов и контуры кулачков распределительных валов
на износ. При наличии любого износа замените распределительный вал.
Если изношены подшипники распределительного вала, необходимо заменить
головку блока цилиндров.
|
| 2. Проверьте состояние рабочих поверхнос тей
гидравлических толкателей, которые входят в контакт с кулачками распредели
тельного вала. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нанесите тонкий слой смазки на основе дисульфида
молибдена на контактные поверхности гидравлических толкателей клапанов
и распределительных валов.
|
| 2. Нанесите на сопрягаемые поверхности передней
и задней крышек подшипников распределительных валов тонкий слой герметика
и установите крышки в головку блока цилиндров.
|
| 3. Затяните гайки крепления крышек подшипников
распределительных валов от руки, затем по спирали от центра к краю,
затяните гайки крепления в определенной последовательности, поворачивая
каждую гайку на половину оборота за один проход до тех пор, пока каждая
крышка не коснется головки блока цилиндров. Затем в той же последовательности
затяните гайки требуемым моментом в несколько этапов.
|
| 4. Ослабьте болт крепления шкива механиз ма
натяжения и переместите рычаг механизма так, чтобы указатель совместился
с упором. Для фиксации механизма натяжения в этом положении завинтите
болт крепления.
|
| 5. Аналогичным образом установите второй распределительный
вал.
|
| 6. Установите распределитель зажигания. Установите
шкивы распределительных валов, новый зубчатый ремень и отрегулируйте
его натяжение.
|
|
|
