4.17. Панель управления отопителем

Снятие

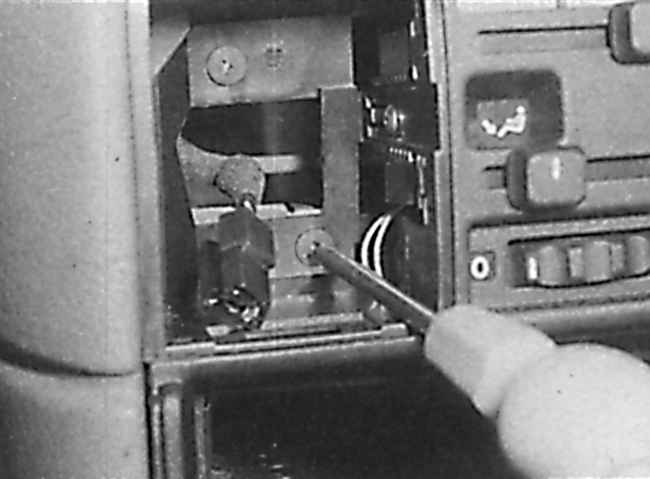

Через отверстие для установки часов вывинтите два винта крепления панели управления отопителем

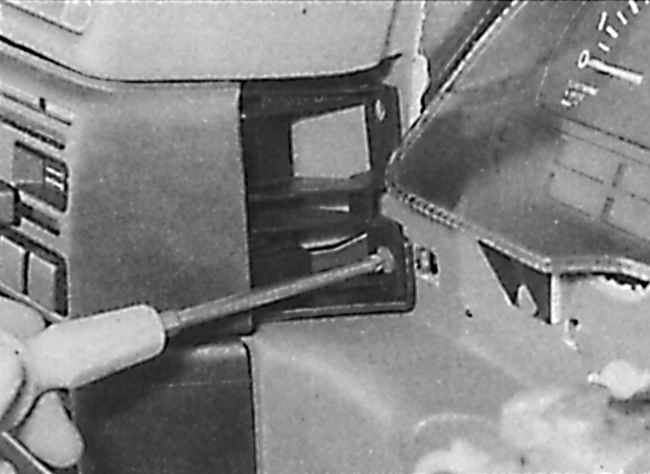

Вывинчивание правого винта крепления панели управления отопителем

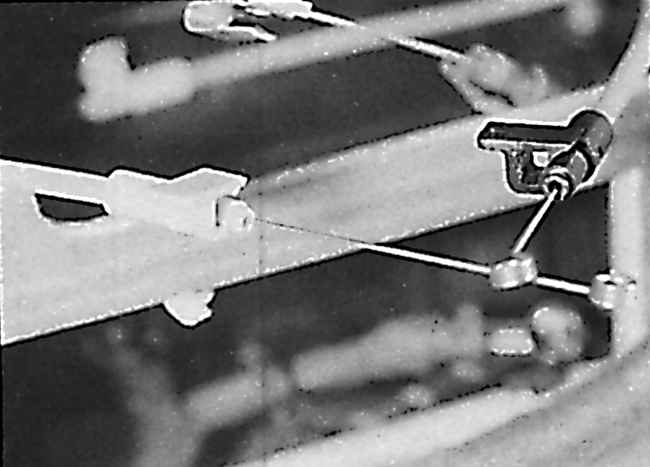

Снятые троса управления со скобами фиксации

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Снимите декоративную отделку углубления для ног пассажира, кожухи рулевой колонки и верхнюю и нижнюю декоративные панели комбинации приборов.

3. Снимите с панели приборов часы или бортовой компьютер.

4. В нише для часов или бортового компьютера вывинтите два винта крепления панели управления отопителя, затем вывинтите оставшийся винт крепления правой части панели управления, который доступен после снятия нижней отделки комбинации приборов (см. рис. Через отверстие для установ ки часов вывинтите два винта крепления панели управления отопителем , Вывинчивание правого винта крепления панели управления отопителем).

5. Со стороны углубления для ног пассажи ра отсоедините с обратной стороны панели управления отопителем троса с рычагов управления. Троса управления крепятся пластиковыми скобами, а в некоторых случаях дополнительно металлическими скобами, которые необходимо снять перед освобождением троса с рычага управления (см. рис. Снятые троса управления со скобами фиксации). Промаркируйте троса управления для повторной установки их на свои места.

6. Потянув на себя, снимите панель управления отопителем из панели приборов и отсоедините от нее электрические разъемы.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. В заключение, перемещая рычаги управления отопителем от упора до упора, проверьте работу отопителя.
