5.3.5. Клапан EGR (система Simtec)


Предупреждение

При установке клапана необходимо использовать новую прокладку.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите жгут проводов и вакуумный шланг.
3. Отметьте расположение клапана для правильной повторной установки его на место.
4. Отвинтите три болта и снимите клапан с фланца охлаждения сдвоенной катушки зажигания.

Установка

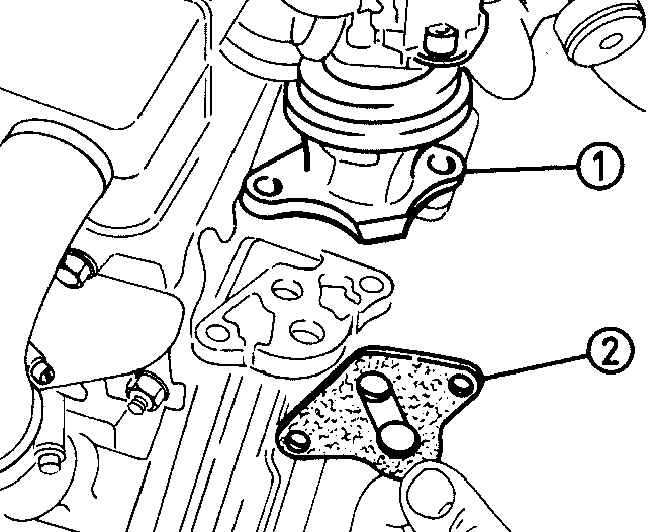

Клапан EGR системы Simtec

1 – клапан;

2 – прокладка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите сопрягаемые поверхности фланца и клапана.
2. Установите клапан в соответствии с метками, нанесенными перед снятием клапана (см. рисунок).
