5.3.8. Клапан отсечки системы уменьшения токсичности

Снятие

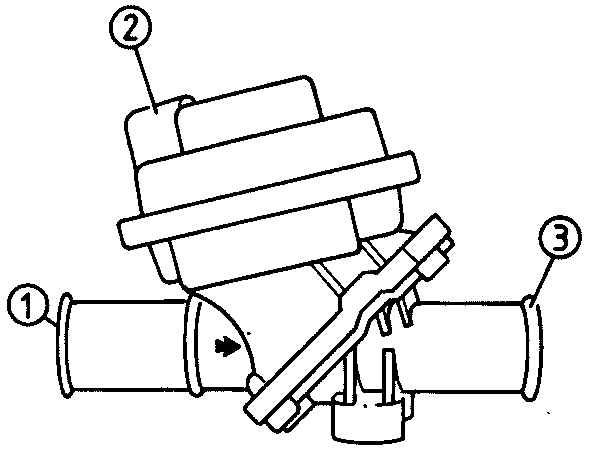

Клапан отсечки уменьшения токсичности выхлопных газов

1 – соединение к воздушному насосу;
2 – соединение к выключателю воздушного клапана;
3 – соединение к однонаправленному клапану

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед снятием клапана отметьте направление потока к однонаправленному клапану (см. рисунок).

2. Отсоедините и снимите воздушный патрубок и вакуумные шланги.

3. Отвинтите болты крепления выключающего клапана и переместите его в сторону.

4. Снимите клапан отсечки уменьшения токсичности выхлопных газов с кронштейна.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки клапана отсечки уменьшения токсичности выхлопных газов необходимо использовать вакуумный насос и манометр. При создании в клапане вакуума сквозное отверстие должно быть полностью открыто.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Проверьте, что клапан установлен в соответствии с ранее нанесенной маркировкой.
